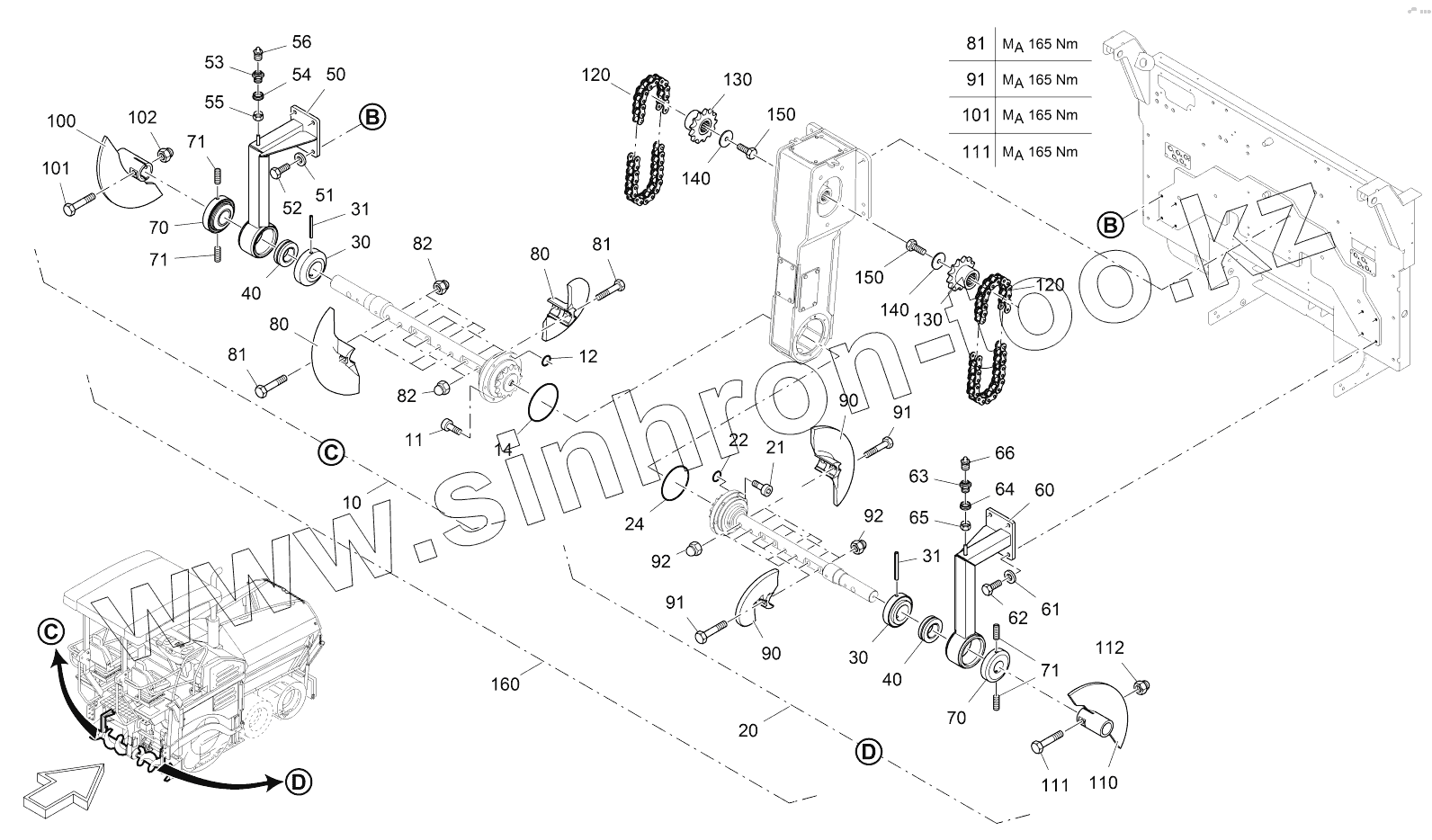

Каталог запасных частей к технике: VOGELE SUPER 1303-2. VSS AUGER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
12
14
20
21
22
24
30
30
31
31
40
40
50
51
52
53
54
55
56
60
61
62
63
64
65
66
70
70
71
71
71
80
80
81
81
81
82
82
90
90
91
91
91
92
92
100
101
101
102
110
111
111
112
120
120
130
130
140
140
150
150
160
Позиция на иллюстрации Заводской номер детали Название детали
10 2234879 AUGER SHAFT, LEFT SIDE
11 95082009 SCREW
12 9690370062 O-RING SEAL
14 9636970062 O-RING SEAL
20 2235156 AUGER SHAFT, RIGHT SIDE
21 9508200912 SCREW
22 9690370062 O-RING SEAL
24 9636970062 O-RING SEAL
30 2234616 LID
31 9510421481 TENSIONER PIN
40 2044482 SPHERICAL ROLLER BEARING
50 2165687 BEARING BLOCK, LEFT SIDE
51 9500130125 WASHER
52 9512300933 SCREW
53 9688100058 SCREW CONNECTION
54 9604100057 CUTTING RING
55 9628100058 SCREWED CAP
56 9601580054 GREASING NIPPLE
60 2165722 BEARING BLOCK, RIGHT SIDE
61 9500130125 WASHER
62 9512300933 SCREW
63 9688100058 SCREW CONNECTION
64 9604100057 CUTTING RING
65 9628100058 SCREWED CAP
66 9601580054 GREASING NIPPLE
70 2234621 LID
71 9510250915 THREADED PIN
80 2003451 AUGER BLADE, LEFT SIDE
81 9516380931 SCREW
82 9500161587 CAP NUT
90 2003452 AUGER BLADE, RIGHT SIDE
91 9516380931 SCREW
92 9500161587 CAP NUT
100 2053702 AUGER, END CAP LH
101 9516390931 SCREW
102 9500161587 CAP NUT
110 2052804 AUGER, END CAP RH
111 9516390931 SCREW
112 9500161587 CAP NUT
120 2053888 ROLLER CHAIN
130 4610062263 CHAIN WHEEL
140 4618042832 WASHER
150 9512300933 SCREW
160 2259296 VSS AUGER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
