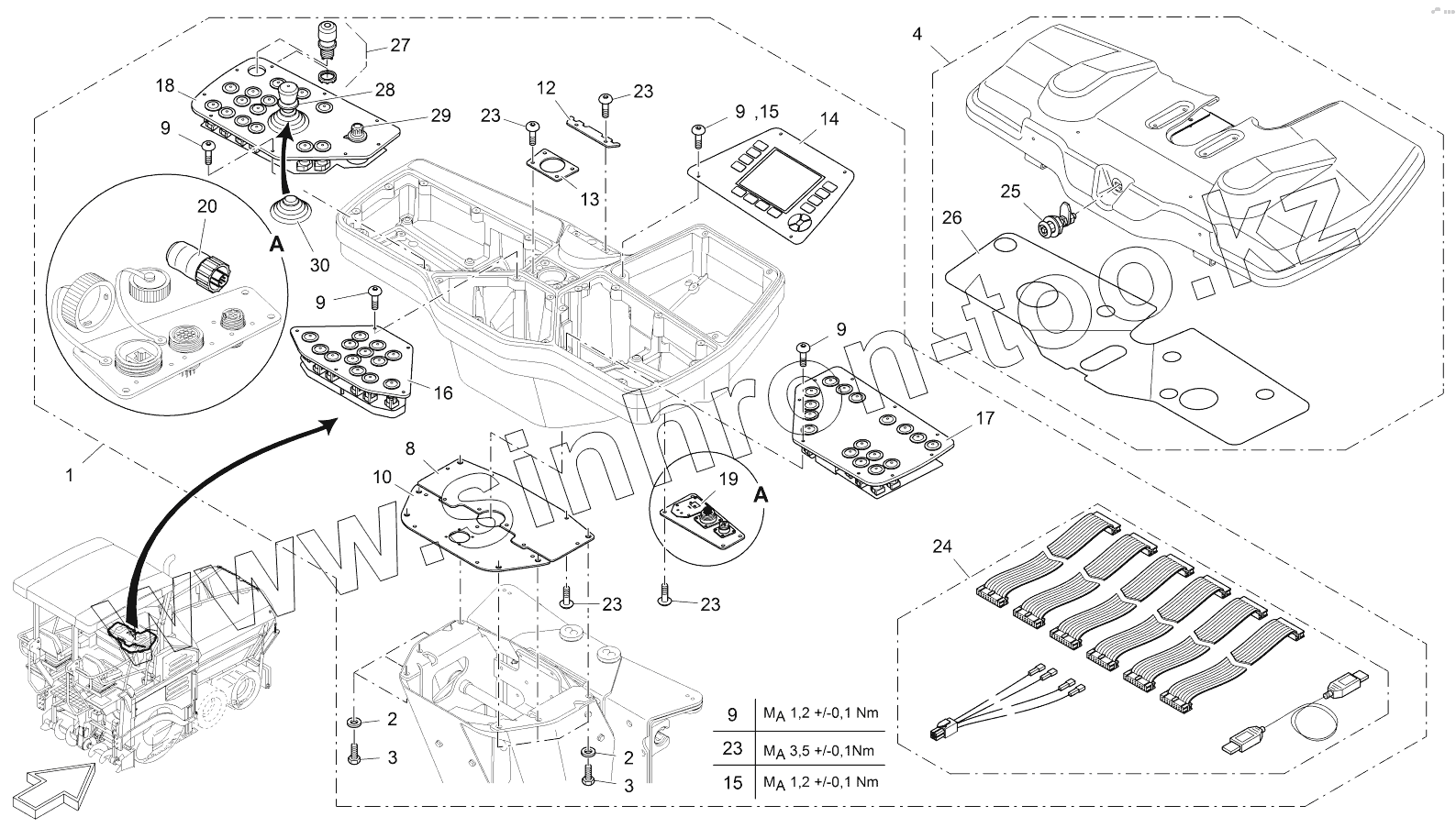

Каталог запасных частей к технике: VOGELE SUPER 1303-2. OPERATOR CONSOLE: ELECTRICS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
8
9
9
9
9
9
10
12
13
14
15
15
16
17
18
19
20
23
23
23
23
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 2068531 CONTROL DESK
2 9500080125 WASHER
3 9508200933 SCREW
4 2063129 VANDALISM PROTECTION
8 2027798 METAL PLATE
9 2027802 SCREW
10 2027799 METAL PLATE
12 2027795 METAL PLATE
13 2027849 METAL PLATE
14 2027789 DISPLAY
15 2039862 SCREW
16 2027788 OPERATING PANEL
17 2050981 OPERATING PANEL
18 2050980 OPERATING PANEL
19 2039858 INTERFACE
20 2039861 DATA MEMORY
23 2027804 SCREW
24 2063523 SET OF CABLES: CONTROL DESK
25 4618382090 FASTENER
26 2032470 LID
27 2109196 BUTTON: EMERGENCY STOP
28 2187197 TRACTION MAIN SWITCH
29 2187201 REFERENCE VALUE TRANSMITTER
30 2210557 BELLOWS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
