Каталог запасных частей к технике: VOGELE SUPER 1303-2. FEEDGATE (HYDRAULIC)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

7

8

9

10

10

11

11

12

13

14

15

15

16

17

18

19

20

21

22

30

30

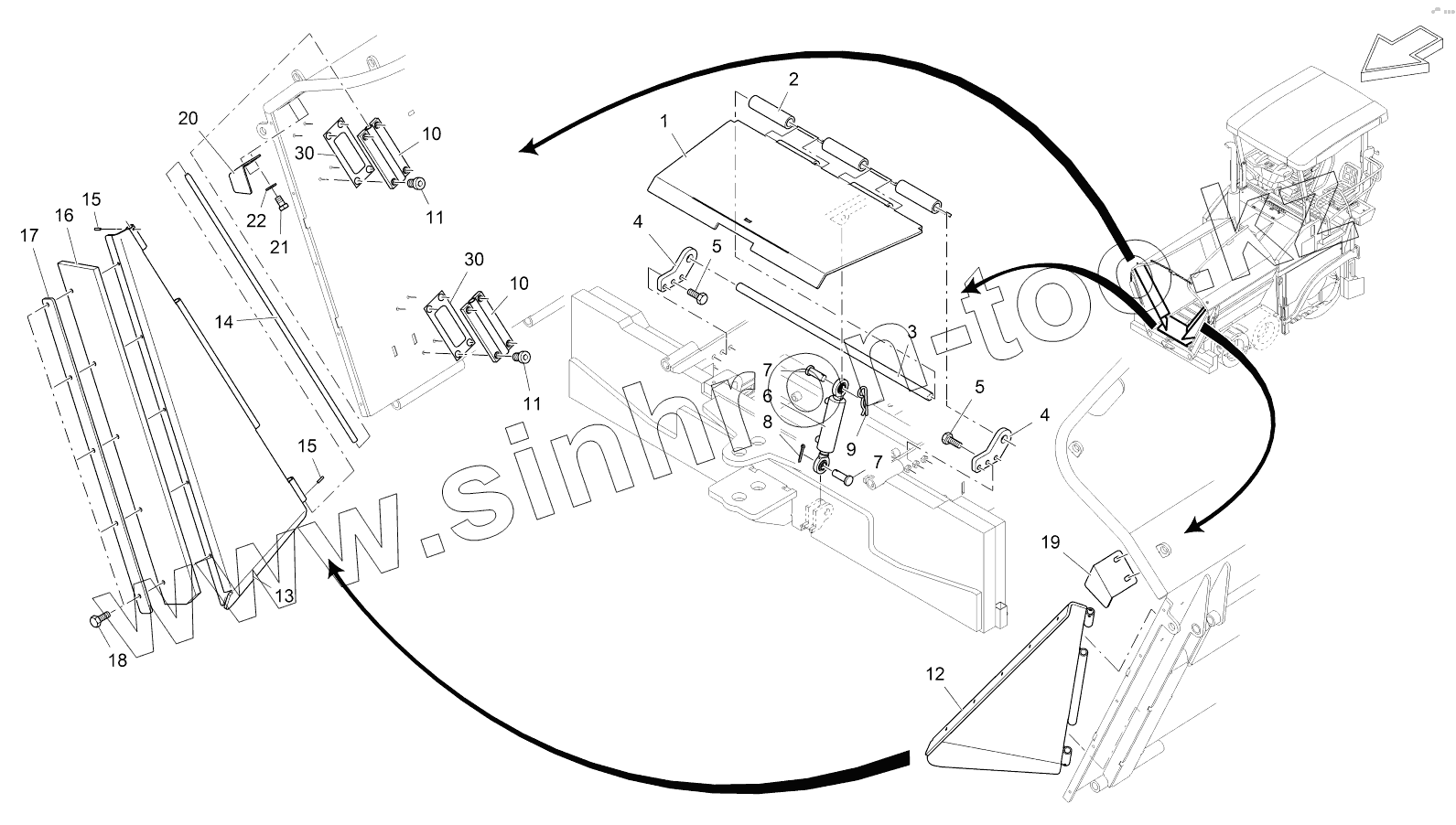

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2052721		FEEDGATE
2	2052703		FLAPS
3	2052684		ROD STEEL
3	2293146		ROD STEEL
4	2052673		METAL PLATE
5	9512310933		SCREW
6	2050736		HYD CYLINDER
6	2121338		HYD CYLINDER
7	2048644		BOLT
8	9506320094		SPLIT PIN
9	9524111024		SPRING PIN
10	46173055		PIPE
11	9512207984		SCREW
12	2052550		FEEDGATE (HYDRAULIC)
13	2052511		FEEDGATE (HYDRAULIC)
14	2048748		ROD STEEL
15	9506241481		TENSIONER PIN
16	2067845		RUBBER
17	2067627		METAL PLATE
18	9510320933		SCREW
19	2067711		METAL PLATE
20	2067720		METAL PLATE
21	9512200933		SCREW
22	9500130125		WASHER
30	2082592		METAL PLATE
