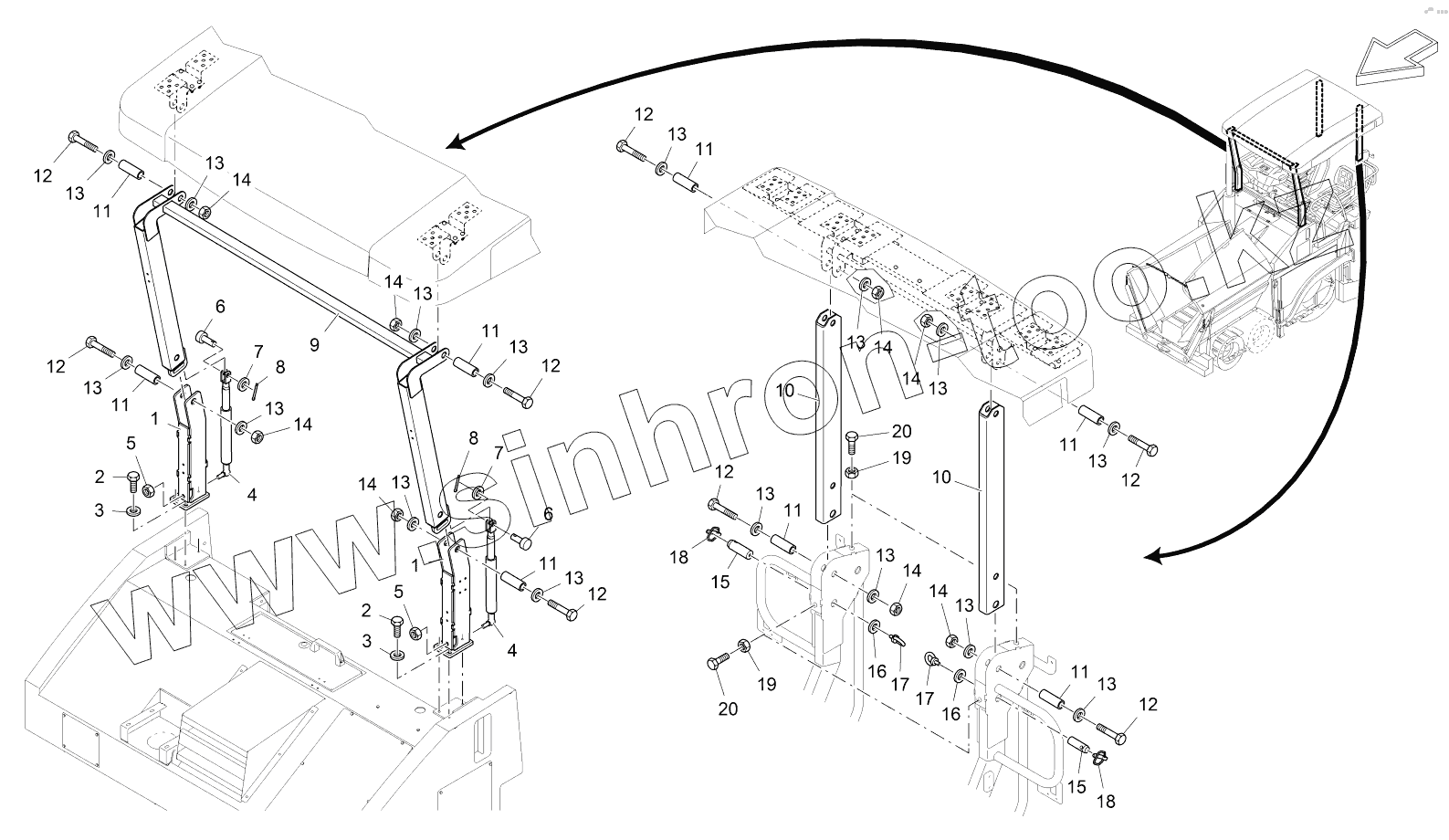

Каталог запасных частей к технике: VOGELE SUPER 1303-2. CANOPY FRAME COMPLETE

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

10

10

11

11

11

11

11

11

11

11

12

12

12

12

12

12

12

12

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

14

14

14

14

14

14

14

14

15

15

16

16

17

17

18

18

19

19

20

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2062921		POLE: CANOPY
2	9510250933		SCREW
3	9500100125		WASHER
4	2061861		GAS SPRING
5	9515140934		NUT
6	2064416		BOLT
7	9500150125		WASHER
8	9503200094		SPLIT PIN
9	2062958		SUPPORT
10	2062467		PROFILE TUBE
11	2046510		PIPE
12	9516440933		SCREW
13	9501707349		WASHER
14	9500160980		NUT
15	2046512		BOLT
16	9500110440		WASHER
17	9500100580		SCREW
18	9512451023		PLUG
19	9500100934		NUT
20	9510340933		SCREW

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
