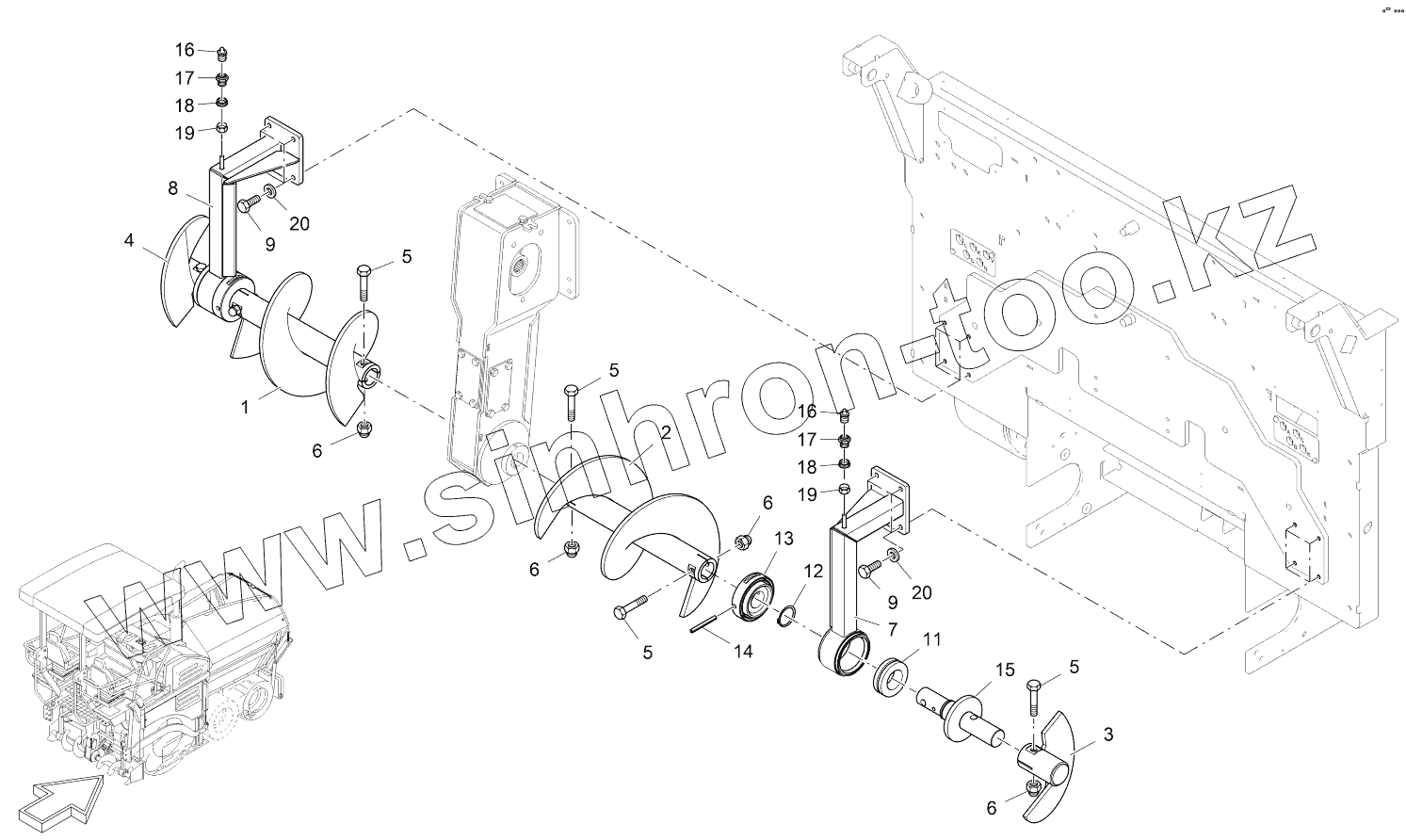

Каталог запасных частей к технике: VOGELE SUPER 1303-2. AUGER SHAFT WITH BEARING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
6
6
6
6
7
8
9
9
11
12
13
14
15
16
16
17
17
18
18
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 2053650 AUGER SHAFT, LEFT SIDE
2 2052810 AUGER SHAFT, RIGHT SIDE
3 2052804 AUGER, END CAP RH
4 2053702 AUGER, END CAP LH
5 9516390931 SCREW
6 9500161587 CAP NUT
7 2165722 BEARING BLOCK, RIGHT SIDE
8 2165687 BEARING BLOCK, LEFT SIDE
9 9512300933 SCREW
11 2044482 SPHERICAL ROLLER BEARING
12 9500550471 SEEGER CIRCLIP RING
13 2052803 LID
14 9510421481 TENSIONER PIN
15 2115408 TENON
16 9601580054 GREASING NIPPLE
17 9688100058 SCREW CONNECTION
18 9604100057 CUTTING RING
19 96281000 SCREWED CAP
20 9500130125 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
