Каталог запасных частей к технике: VOGELE SUPER 1300-3. VSS_AUGER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
11
12
13
20
21
21
30
31
31
32
32
33
40
41
42
43
44
45
50
51
52
53
54
55
60
61
61
70
70
70
71
71
71
72
72
80
80
80
81
81
81
82
82
90
91
91
92
100
110
120
130
200

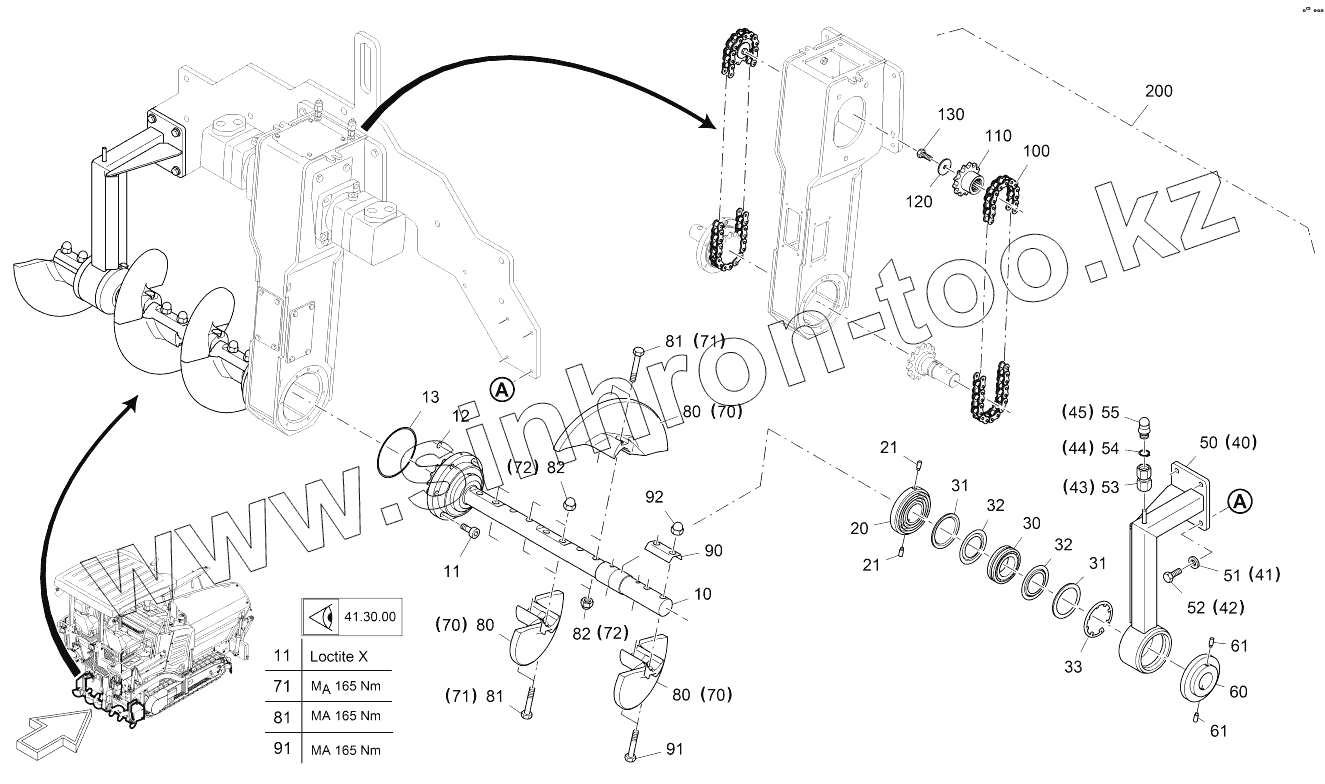

Позиция на иллюстрации Заводской номер детали Название детали
10 2263138 AUGER SHAFT
11 9508200912 SCREW
12 9690370062 O-RING SEAL
13 9636970062 O-RING SEAL
20 2263214 LID
21 9510250915 THREADED PIN
30 9541110635 PENDULUM BEARING
31 2263212 DISTANCE RING
32 2263215 NILOS RING
33 2263213 LOCKING-L-RING
40 2263126 BEARING BLOCK, LEFT SIDE
41 9500130125 WASHER
42 9512300933 SCREW
43 9688100058 SCREW CONNECTION
44 9604100057 CUTTING RING
45 9601580054 GREASING NIPPLE
50 2263131 BEARING BLOCK, RIGHT SIDE
51 9500130125 WASHER
52 9512300933 SCREW
53 9688100058 SCREW CONNECTION
54 9604100057 CUTTING RING
55 9601580054 GREASING NIPPLE
60 2274469 LID
61 9510250915 THREADED PIN
70 2003451 AUGER BLADE, LEFT SIDE
71 9516380931 SCREW
72 9500161587 CAP NUT
80 2003452 AUGER BLADE, RIGHT SIDE
81 9516380931 SCREW
82 9500161587 CAP NUT
90 2274862 PAD PLATE
91 9516400931 SCREW
92 9500161587 CAP NUT
100 2053888 ROLLER CHAIN
110 4610062263 CHAIN WHEEL
120 4618042832 WASHER
130 9512300933 SCREW
200 2356555 VSS_AUGER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
