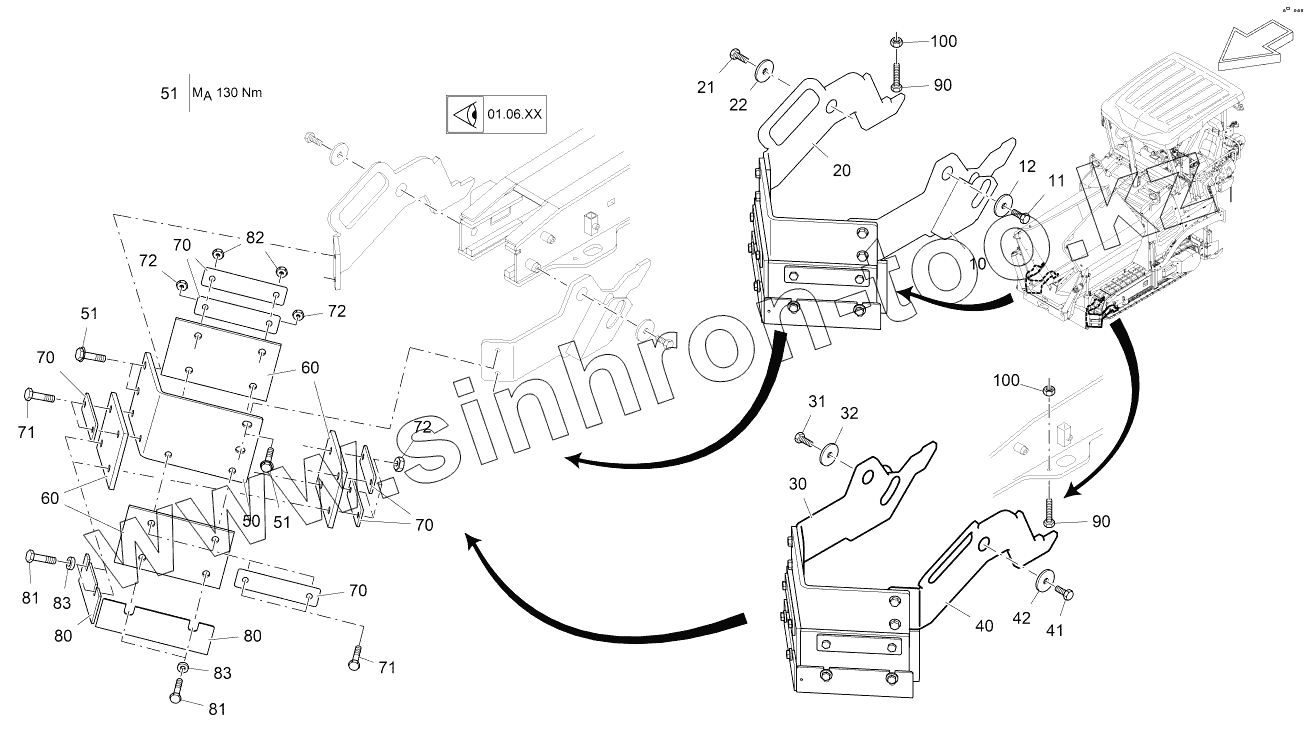

Каталог запасных частей к технике: VOGELE SUPER 1300-3. PRE-WIPER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
12
20
21
22
30
31
32
40
41
42
50
51
51
51
60
60
70
70
70
70
71
71
72
72
72
80
80
81
81
82
83
83
90
90
100
100
Позиция на иллюстрации Заводской номер детали Название детали
10 2284808 METAL PLATE
11 9512200933 SCREW
12 2051668 WASHER
20 2284790 METAL PLATE
21 9512200933 SCREW
22 2051668 WASHER
30 2284837 PLATE, LEFT SIDE
31 9512200933 SCREW
32 2051668 WASHER
40 2284841 PLATE, LEFT SIDE
41 9512200933 SCREW
42 2051668 WASHER
50 2049337 METAL PLATE
51 2007170 SCREW
60 2051671 RUBBER
70 2049334 METAL PLATE
71 9510340931 SCREW
72 9500100934 NUT
80 2080973 METAL PLATE
81 9510340931 SCREW
82 9500100934 NUT
83 9501057349 WASHER
90 9512360933 SCREW
100 9500120934 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
