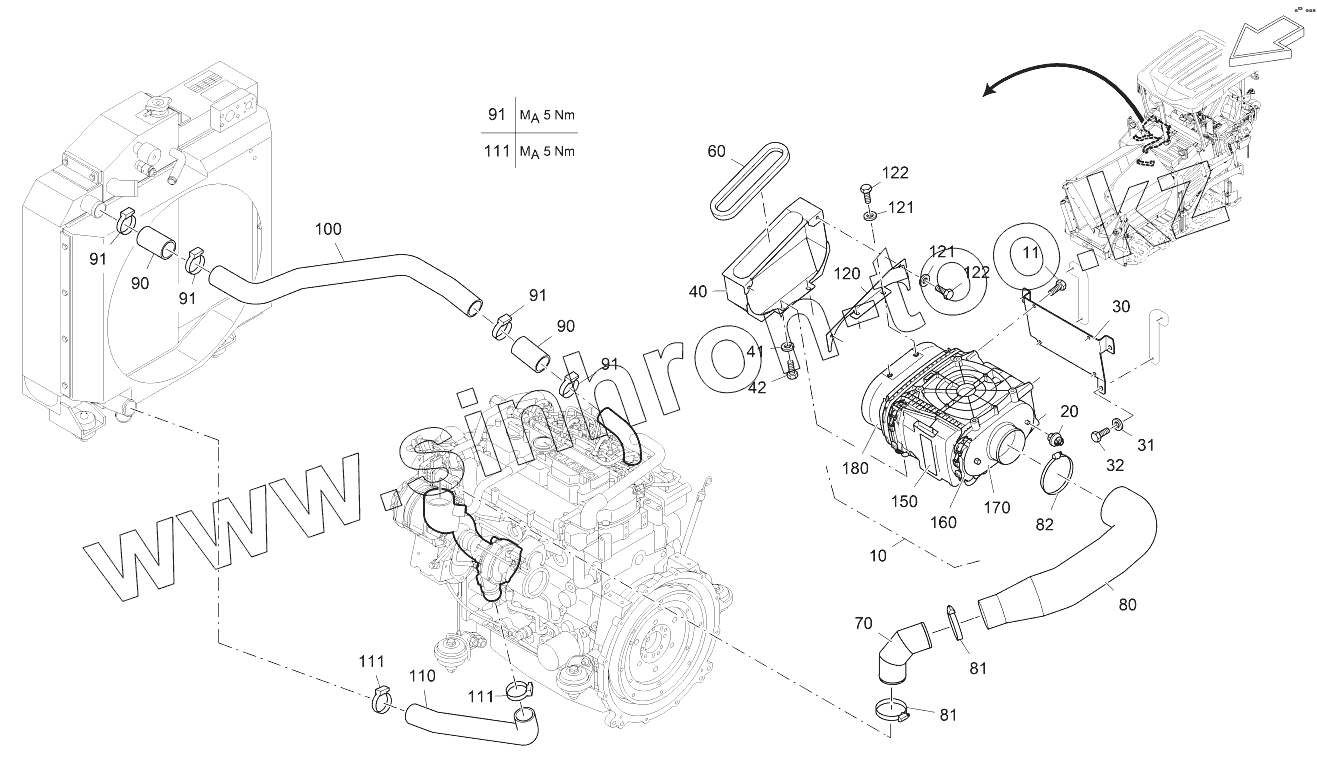

Каталог запасных частей к технике: VOGELE SUPER 1300-3. COMBUSTION AIR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
20
30
31
32
40
41
42
60
70
80
81
81
82
90
90
91
91
91
91
91
100
110
111
111
111
120
121
121
122
122
150
160
170
180
Позиция на иллюстрации Заводской номер детали Название детали
10 2232500 AIR FILTER
11 9508160933 SCREW
20 4624080098 SWITCH
30 2392399 CONSOLE
31 9500847349 WASHER
32 9508160933 SCREW
40 2391599 FAN COVER
41 9500647349 WASHER
42 9506120933 SCREW
60 4604042225 SEALING
70 2233498 AIR PIPE
80 2233583 AIR HOSE
81 9550703017 HOSE CLAMP
82 9551103017 HOSE CLAMP
90 2392642 RUBBER SLEEVE
91 2383611 HOSE CLAMP
100 2390978 PIPE
110 2285127 HOSE
111 2383611 HOSE CLAMP
120 2391511 METAL PLATE
121 9500647349 WASHER
122 9506120933 SCREW
150 2232513 FILTER ELEMENT
160 2232515 SAFETY FILTER CARTRIDGE
170 2232523 LID
180 2232529 DUST CLEAR VALVE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
