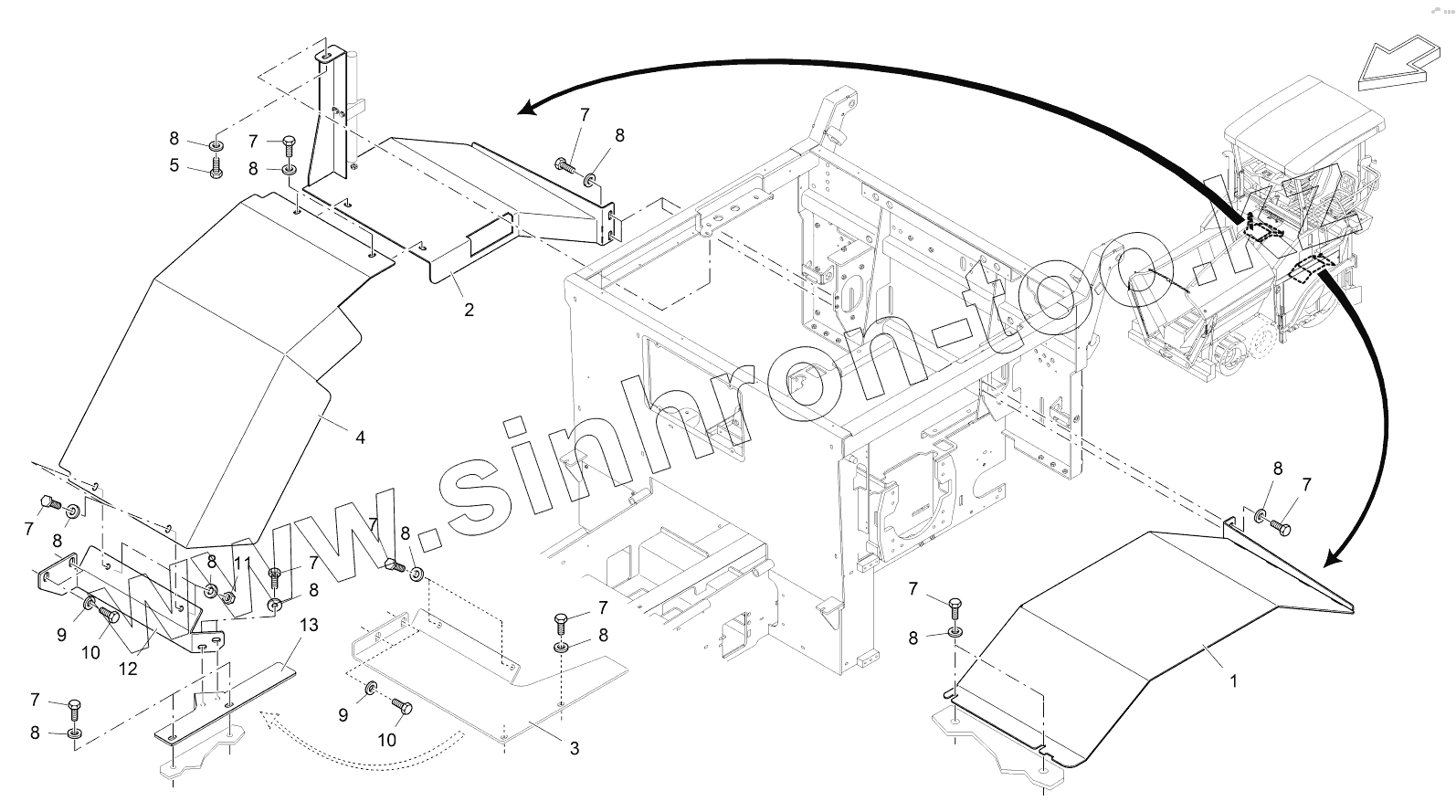

Каталог запасных частей к технике: VOGELE SUPER 1103-2. WHEEL COVER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
10
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 2071184 PROTECTIVE PLATE, LEFT
2 2107523 PROTECTIVE PLATE, RIGHT
3 2102902 METAL PLATE
4 2102907 METAL PLATE
5 9508160933 SCREW
7 9508250933 SCREW
7 9508250933 SCREW
8 9500847349 WASHER
8 9500847349 WASHER
9 9501307349 WASHER
10 9512250933 SCREW
11 9500080934 NUT
12 2151967 METAL PLATE
13 2151972 HOLDER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
