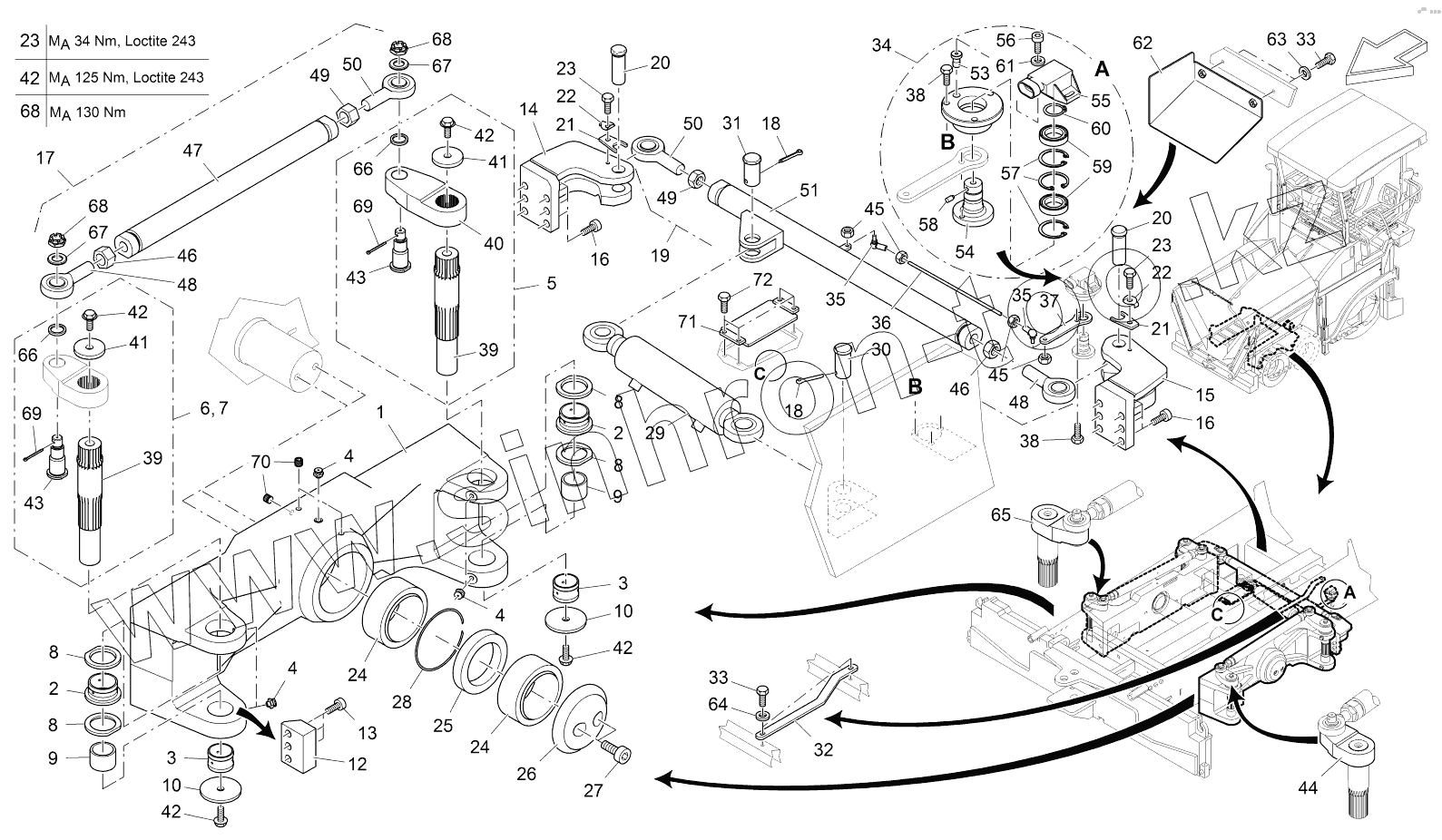

Каталог запасных частей к технике: VOGELE SUPER 1103-2. STEERING SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
4
5
6
7
8
8
8
8
9
9
10
10
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
23
24
24
25
26
27
27
28
29
30
30
31
31
32
33
33
33
33
33
33
34
35
35
36
36
37
38
38
39
39
40
41
41
42
42
42
42
42
43
43
44
45
45
46
46
47
48
48
49
49
50
50
51
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
67
68
68
68
69
69
70
71
72
Позиция на иллюстрации Заводской номер детали Название детали
1 2045281 BOGIE
2 4611122049 BUSH
3 4611122048 BUSH
4 9600010053 GREASING NIPPLE
5 2079561 STEERING ARM
6 2079564 STEERING ARM
7 2079565 STEERING ARM
8 4618042825 WASHER
9 4611122050 BUSH
10 4618042827 WASHER
12 2045106 STOP
13 2045292 SCREW
14 2045201 STEERING ARM
15 2045250 STEERING ARM
16 2045291 SCREW
17 2045094 STEERING ROD
17 2188792 STEERING ROD
18 9506320094 SPLIT PIN
19 2045538 TRACK ROD
19 2188920 TRACK ROD
20 2177464 BOLT
21 2177459 METAL PLATE
22 9500080093 LOCKING SHEET
23 2177489 SCREW
24 9614900218 ROD END BALL JOINT
25 4604172127 RING
26 4604132632 LID
27 95163309 SCREW
27 9516340912 SCREW
28 9621300144 RETAINING RING
29 2045006 HYD CYLINDER
30 2064580 BOLT
30 2190017 BOLT
31 2045554 BOLT
31 2190029 BOLT
32 2067480 METAL PLATE
33 9508250933 SCREW
33 9508250933 SCREW
34 2081191 SENSOR
35 9630100013 JOINT
36 2101004 ROD STEEL
36 2045542 ROD STEEL
37 2045545 METAL PLATE
38 95061209 SCREW
39 2079537 AXLE
40 2177458 STEERING ARM
41 2044987 WASHER
42 2012088 SCREW
43 2177296 BOLT
44 2177305 STEERING ARM
45 9500060934 NUT
46 2089083 NUT
47 2045088 STEERING ROD
48 4607132064 JOINT HEAD
49 9520240439 NUT
50 4607132063 JOINT HEAD
51 2045523 TRACK ROD
52 2060182 BEARING HOUSING
53 2060187 SHOULDER STUD
54 2024924 SHAFT
55 3515180028 SENSOR
56 9504120912 SCREW
57 9500320472 SEEGER CIRCLIP RING
58 9505100915 THREADED PIN
59 9590150625 BALL BEARING
60 9500200471 SEEGER CIRCLIP RING
61 9500040125 WASHER
62 2100983 COVER
63 9500847349 WASHER
64 9500080125 WASHER
65 2177463 STEERING ARM
66 2177317 WASHER
67 9500210125 WASHER
68 9515200937 NUT
69 9504320094 SPLIT PIN
70 9500180906 SCREW
71 2189934 METAL PLATE
72 9510160933 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
