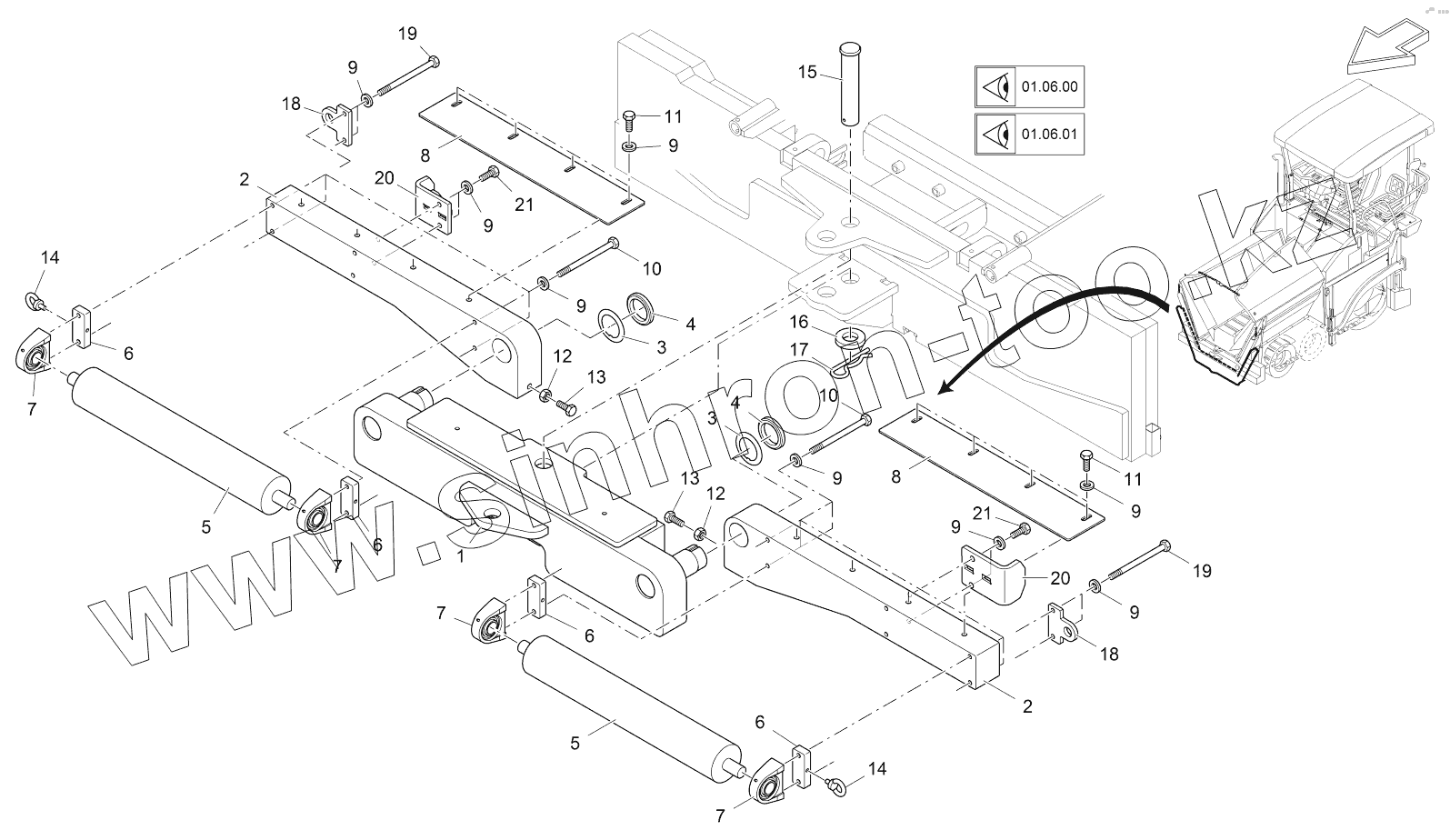

Каталог запасных частей к технике: VOGELE SUPER 1103-2. PUSH-ROLLER
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
16
17
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2066808 | CONSOLE | |
| 2 | 2067185 | METAL PLATE | |
| 3 | 9600120202 | LOCKING SHEET | |
| 4 | 9620120203 | GROOVE NUT | |
| 5 | 2005914 | ROD STEEL | |
| 6 | 2005823 | METAL PLATE | |
| 7 | 2005836 | BEARING | |
| 8 | 2066999 | WIPER | |
| 9 | 9501057349 | WASHER | |
| 9 | 9501057349 | WASHER | |
| 9 | 9501057349 | WASHER | |
| 10 | 9510480931 | SCREW | |
| 10 | 9510480931 | SCREW | |
| 11 | 9510220933 | SCREW | |
| 12 | 9500160934 | NUT | |
| 13 | 9516340933 | SCREW | |
| 14 | 9500100580 | SCREW | |
| 15 | 2030467 | BOLT | |
| 16 | 9500430125 | WASHER | |
| 17 | 9527111024 | SPRING PIN | |
| 18 | 2091081 | METAL PLATE | |
| 19 | 9510500931 | SCREW | |
| 20 | 2091186 | CONSOLE | |
| 21 | 95103009 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
