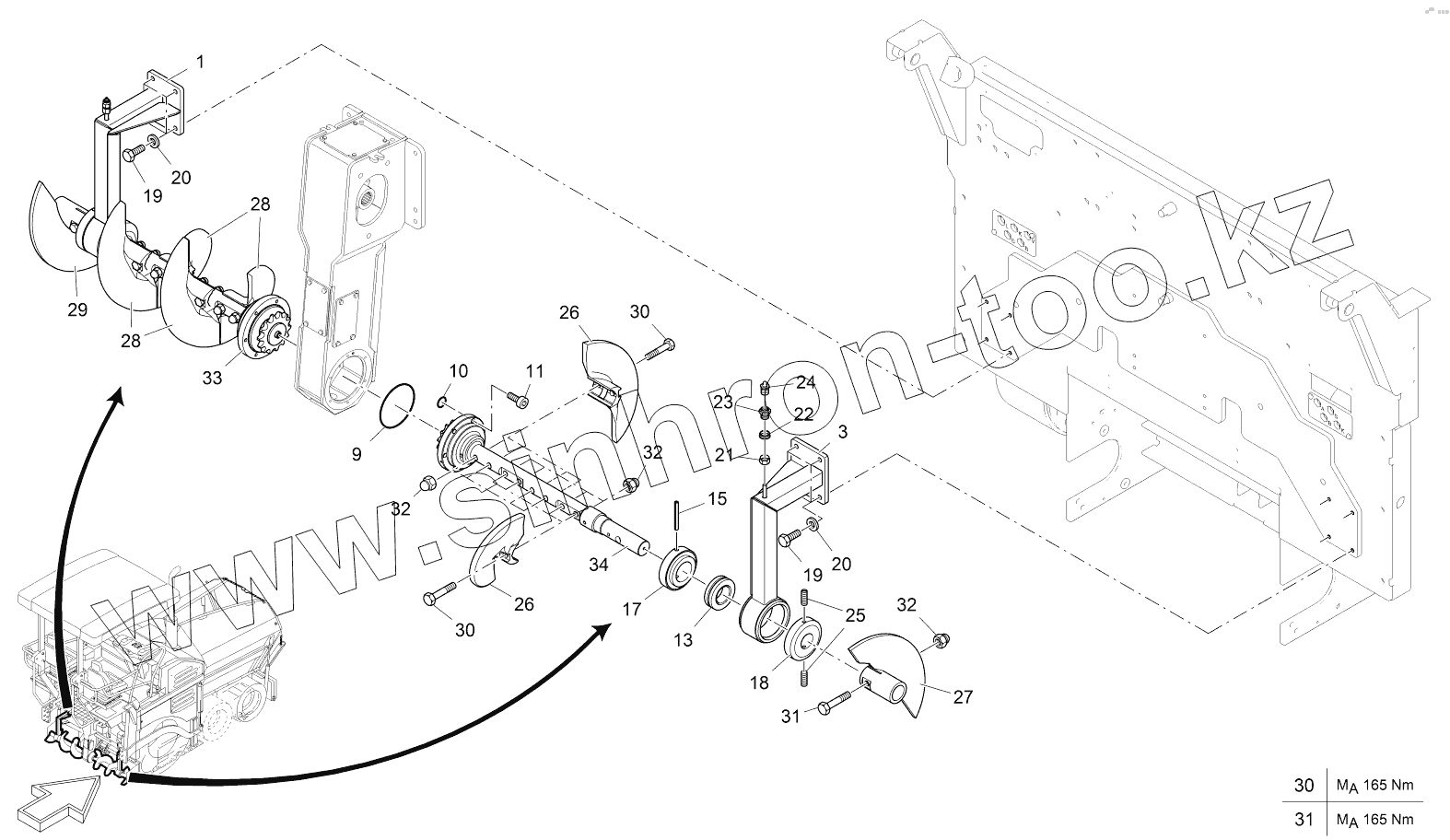

Каталог запасных частей к технике: VOGELE SUPER 1103-2. AUGER SHAFT WITH BEARING

Тип техники

Марка

Модель

Схема

1

3

9

10

11

13

15

17

18

19

19

20

20

21

22

23

24

25

26

26

27

28

28

29

30

30

30

31

31

32

32

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2165687		BEARING BLOCK, LEFT SIDE
3	2165722		BEARING BLOCK, RIGHT SIDE
9	9636970062		O-RING SEAL
10	9690370062		O-RING SEAL
11	9508200912		SCREW
13	2044482		SPHERICAL ROLLER BEARING
15	9510421481		TENSIONER PIN
17	2234616		LID
18	2234621		LID
19	9512300933		SCREW
20	9500130125		WASHER
21	9628100058		SCREWED CAP
22	9604100057		CUTTING RING
23	9688100058		SCREW CONNECTION
24	9601580054		GREASING NIPPLE
25	9510250915		THREADED PIN
26	2003452		AUGER BLADE, RIGHT SIDE
27	2052804		AUGER, END CAP RH
28	2003451		AUGER BLADE, LEFT SIDE
29	2053702		AUGER, END CAP LH
30	9516380931		SCREW
31	9516390931		SCREW
32	9500161587		CAP NUT
33	2234879		AUGER SHAFT, LEFT SIDE
34	2235156		AUGER SHAFT, RIGHT SIDE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
