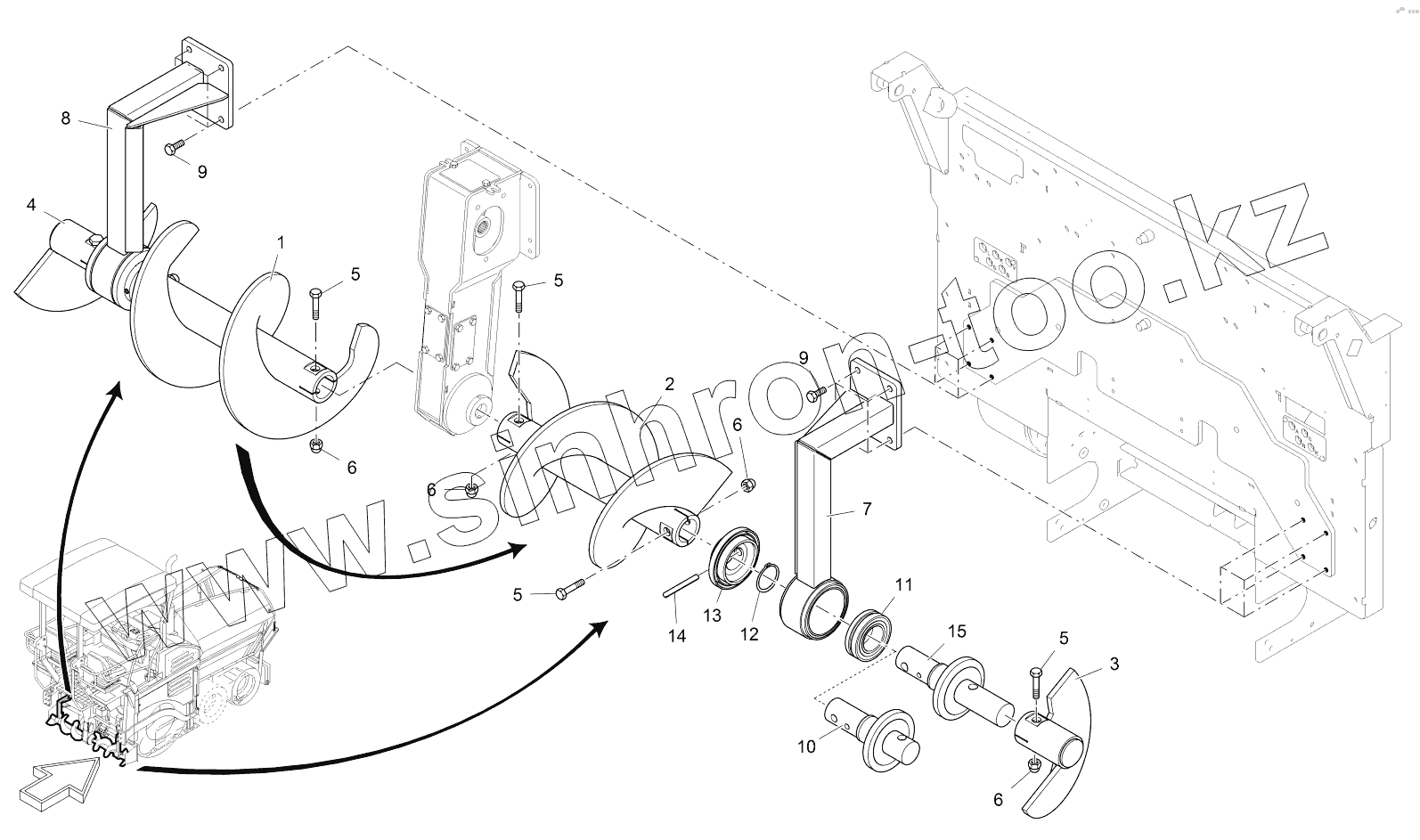

Каталог запасных частей к технике: VOGELE SUPER 1103-2. AUGER SHAFT WITH BEARING

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

6

6

6

6

7

8

9

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2053650		AUGER SHAFT, LEFT SIDE
2	2052810		AUGER SHAFT, RIGHT SIDE
3	2052804		AUGER, END CAP RH
4	2053702		AUGER, END CAP LH
5	9516390931		SCREW
6	9500161587		CAP NUT
7	2052798		BEARING BLOCK, RIGHT SIDE
8	2053390		BEARING BLOCK, LEFT SIDE
9	9512250933		SCREW
10	2052802		TENON
11	2044482		SPHERICAL ROLLER BEARING
12	9500550471		SEEGER CIRCLIP RING
13	2052803		LID
14	9510421481		TENSIONER PIN
15	2115408		TENON

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
