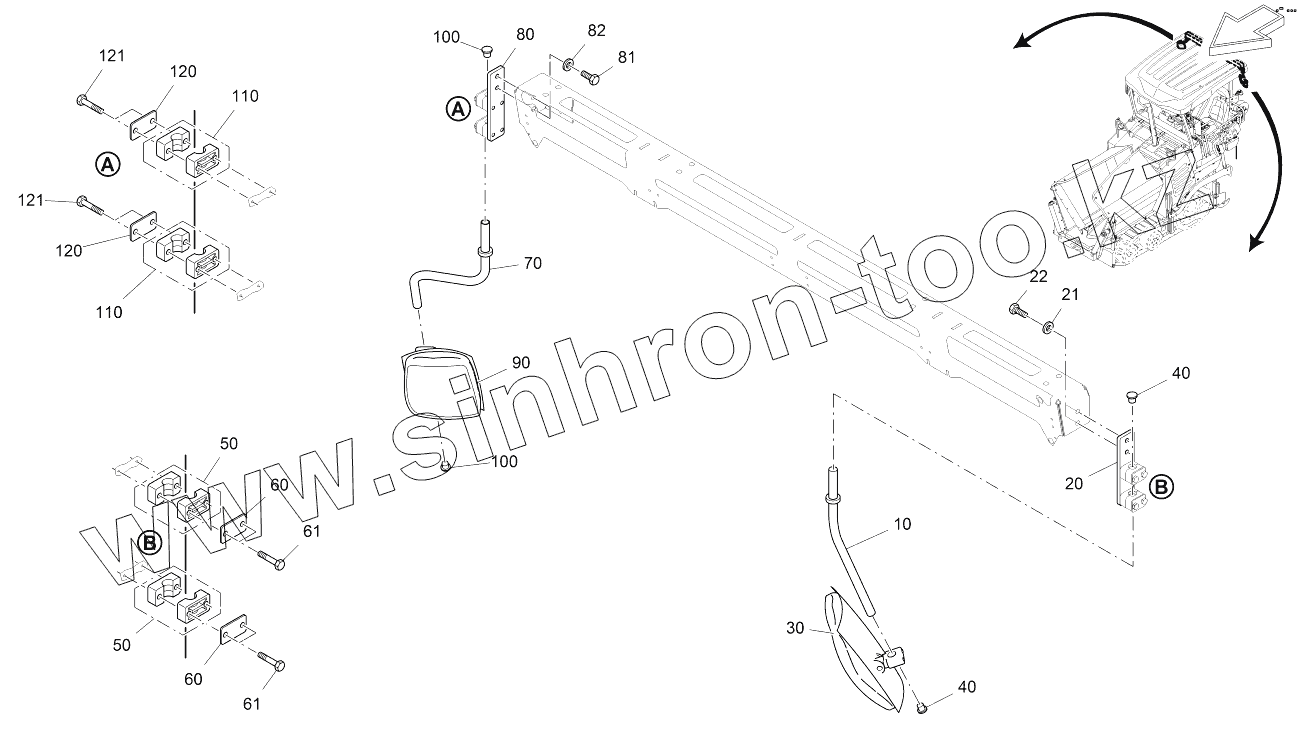

Каталог запасных частей к технике: VOGELE SUPER 1100-3. NEAR RANGE MIRROR WITH ROOF

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
20
21
22
30
40
40
50
50
60
60
61
61
70
80
81
82
90
100
100
110
110
120
120
121
121
Позиция на иллюстрации Заводской номер детали Название детали
10 2322681 BRACKET LH.
20 2300739 METAL PLATE
21 9500080125 WASHER
22 9508200933 SCREW
30 2281222 MIRROR
40 4618202012 LAMELLA PLUG
50 9650180185 PAIR OF CLAMPING HALVES
60 9680020185 TOP COVER
61 9506330933 SCREW
70 2322684 BRACKET RH.
80 2300739 METAL PLATE
81 9508200933 SCREW
82 9500080125 WASHER
90 2281222 MIRROR
100 4618202012 LAMELLA PLUG
110 9650180185 PAIR OF CLAMPING HALVES
120 9680020185 TOP COVER
121 9506330933 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
