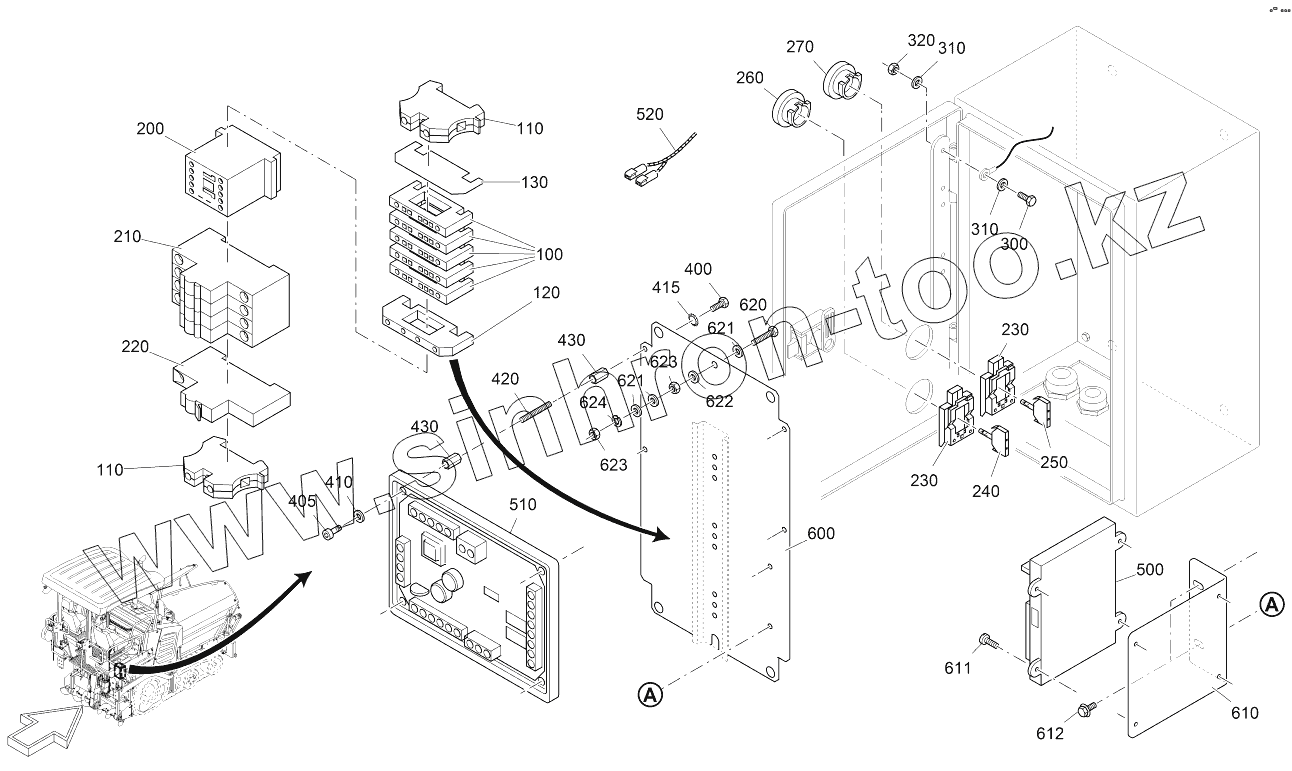

Каталог запасных частей к технике: VOGELE SUPER 1100-3. HEATING BOX:CONTROL UNIT
100
110
110
120
130
200
210
220
230
230
240
250
260
270
300
310
310
320
400
405
410
415
420
430
430
500
510
520
600
610
611
612
620
621
621
622
623
623
624
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100 | 3515116060 | TERMINAL | |
| 110 | 3515115203 | CLAMP | |
| 120 | 3515116062 | TERMINAL | |
| 130 | 3515116063 | END PLATE | |
| 200 | 2099041 | CONTACTOR RELAY | |
| 210 | 2235210 | FUSE AUTOMAT | |
| 220 | 2235229 | SWITCH BLOCK | |
| 230 | 3515046000 | FLANGE | |
| 240 | 3515046009 | LAMP SOCKET | |
| 250 | 3515046008 | LAMP SOCKET | |
| 260 | 2013374 | ADAPTOR FOR FLASHLIGHT | |
| 270 | 3515046025 | LIGHT INDICATOR | |
| 300 | 9506100933 | SCREW | |
| 310 | 9500060125 | WASHER | |
| 320 | 9500060934 | NUT | |
| 400 | 9505100933 | SCREW | |
| 405 | 9505200912 | SCREW | |
| 410 | 9500050125 | WASHER | |
| 415 | 9501059021 | WASHER | |
| 420 | 9505200939 | STUD SCREW | |
| 430 | 4607092062 | THREADED SLEEVE | |
| 500 | 2275421 | LEVEL MONITORING | |
| 510 | 2555497 | VOLTAGE REGULATOR | |
| 520 | 2594545 | FUSE HOLDER | |
| 600 | 2317833 | ASSEMBLY SHEET | |
| 610 | 2315961 | METAL PLATE | |
| 611 | 9504080084 | SCREW | |
| 612 | 9505126912 | SCREW | |
| 620 | 2543298 | SCREW | |
| 621 | 9500050125 | WASHER | |
| 622 | 2543239 | CONTACT WASHER | |
| 623 | 2543261 | NUT | |
| 624 | 2543244 | SPRING RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
