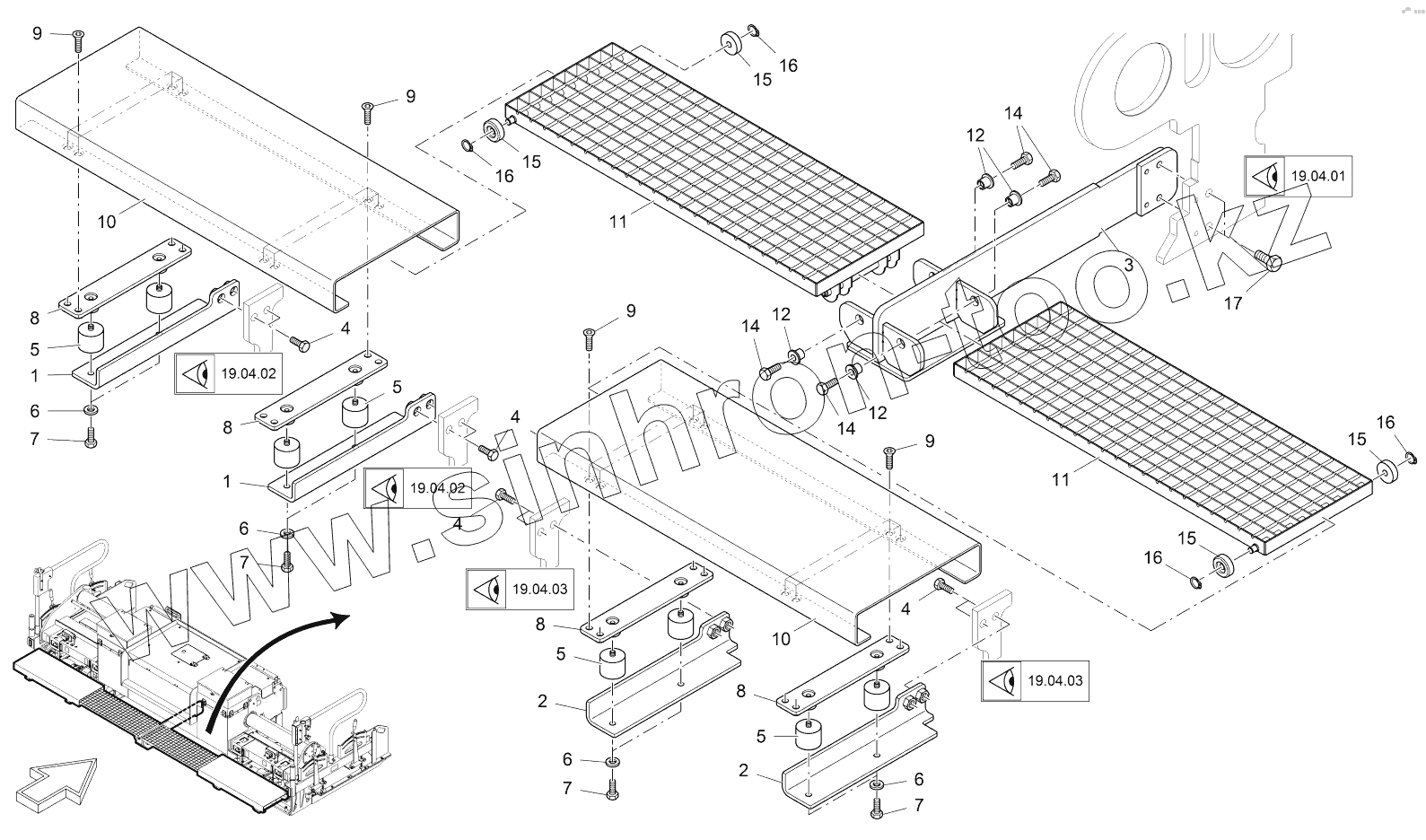

Каталог запасных частей к технике: VOGELE AB 340. WALKWAY
1
1
2
2
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
11
11
12
12
12
14
14
14
15
15
15
15
16
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2045509 | PLATE, LEFT SIDE | |
| 2 | 2045512 | PLATE, RIGHT SIDE | |
| 3 | 2045516 | CONSOLE | |
| 4 | 9516320933 | SCREW | |
| 5 | 2043093 | RUBBER BUFFER | |
| 6 | 9500100125 | WASHER | |
| 7 | 9510200933 | SCREW | |
| 8 | 2037980 | METAL PLATE | |
| 9 | 9510207991 | SCREW | |
| 10 | 2045474 | METAL PLATE | |
| 11 | 2044584 | FLAT GRID | |
| 12 | 2038253 | BUSH | |
| 14 | 9512310933 | SCREW | |
| 15 | 2038238 | ROLLER | |
| 16 | 9500120471 | SEEGER CIRCLIP RING | |
| 17 | 9516340933 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
