Каталог запасных частей к технике: VOGELE AB 340. VSS_BASIC SCREED TV
1
2
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
14
15
15
16
16
16
16
17
17
17
17
18
18
19
20
21
21
22
22
22
22
23
23
23
23
24
24
24
24
25
26
27
27
28
28
29
29

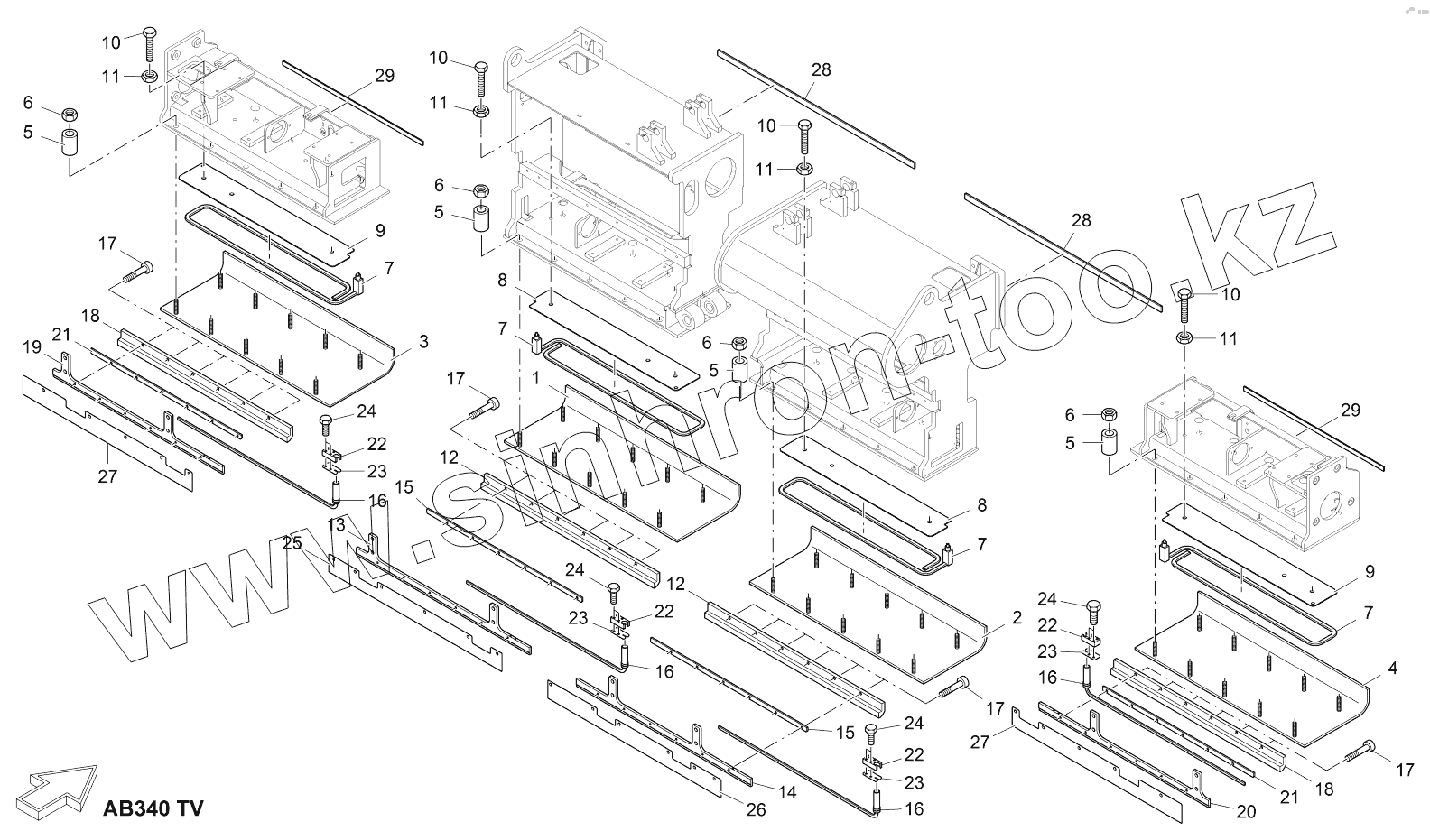

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2042760 | SCREED PLATE, LEFT SIDE | |
| 2 | 2042924 | SCREED PLATE, RIGHT SIDE | |
| 3 | 2043503 | SCREED PLATE, LEFT SIDE | |
| 4 | 2043504 | SCREED PLATE, RIGHT SIDE | |
| 5 | 4608112101 | SLEEVE | |
| 6 | 9610120095 | NUT | |
| 7 | 2043840 | HEATING ROD | |
| 8 | 2043838 | METAL PLATE | |
| 9 | 2043860 | METAL PLATE | |
| 10 | 9510380933 | SCREW | |
| 11 | 9500100439 | NUT | |
| 12 | 2043707 | TAMPER BAR | |
| 13 | 2043705 | PLATE, LEFT SIDE | |
| 14 | 2043721 | PLATE, RIGHT SIDE | |
| 15 | 2043709 | METAL PLATE | |
| 16 | 2044960 | HEATING ROD | |
| 17 | 2117865 | SCREW | |
| 18 | 2043892 | TAMPER BAR | |
| 19 | 2043887 | PLATE, LEFT SIDE | |
| 20 | 2043902 | PLATE, RIGHT SIDE | |
| 21 | 2043896 | METAL PLATE | |
| 22 | 2004887 | HOLDER | |
| 23 | 2004903 | METAL PLATE | |
| 24 | 9506320933 | SCREW | |
| 25 | 2044084 | STRIP STEEL | |
| 26 | 2044106 | STRIP STEEL | |
| 27 | 2044026 | STRIP STEEL | |
| 28 | 2042727 | FLAT STEEL | |
| 29 | 2043356 | FLAT STEEL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
