Каталог запасных частей к технике: VOGELE AB 340. VIBRATORS: BASIC SCREED, LEFT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
6
7
8
8
10
10
11
11
12
12
13
14
15
16
17
18
18

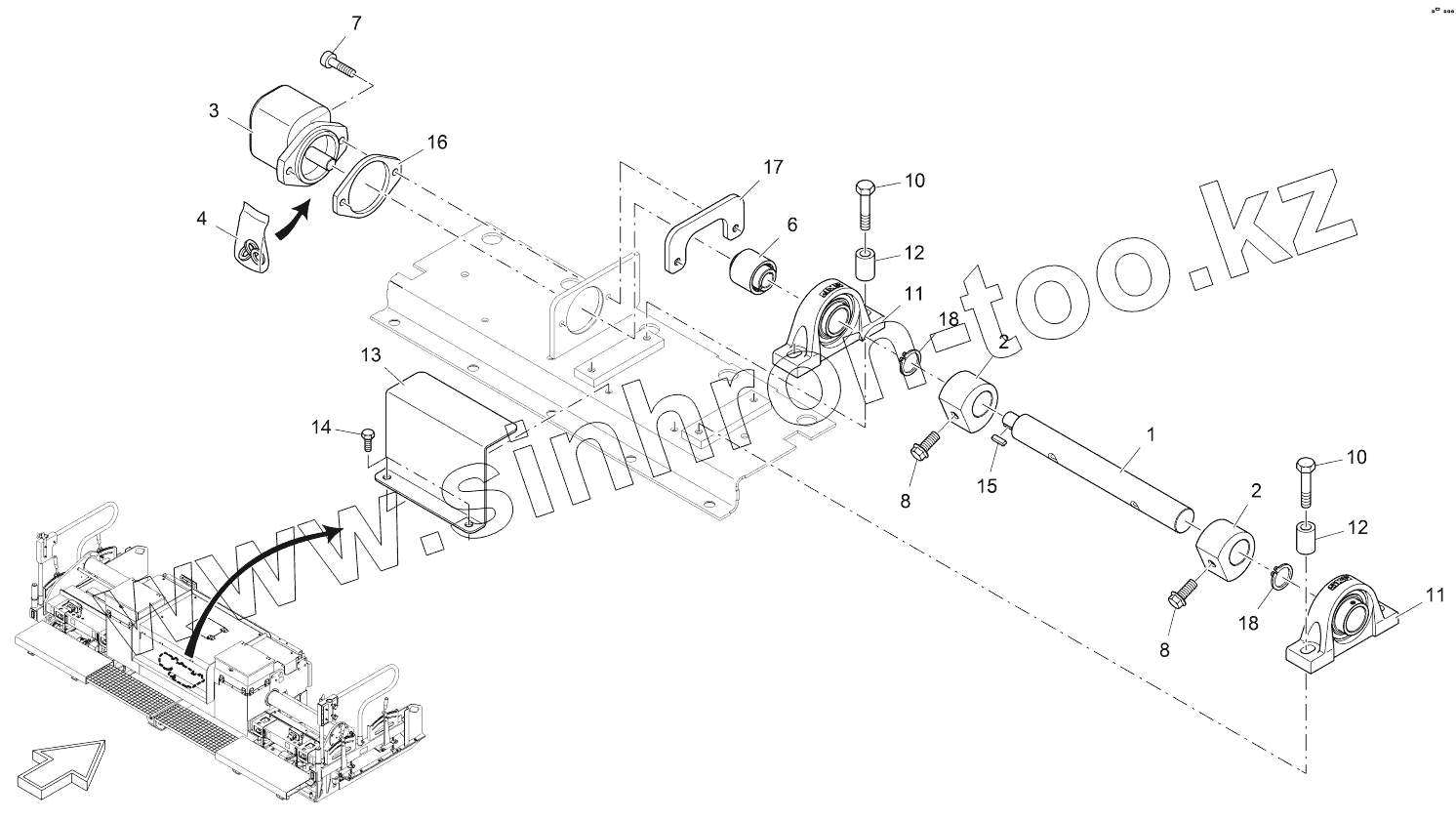

Позиция на иллюстрации Заводской номер детали Название детали
1 2043654 SHAFT
2 2043658 ECCENTRIC
3 9629691000 HYDRAULIC MOTOR
4 9629541001 SET OF SEALS
6 4610222106 COUPLING SLEEVE
7 9510320912 SCREW
8 2012088 SCREW
10 9512380931 SCREW
11 2045389 BEARING
12 2100460 SLEEVE
13 2056230 METAL PLATE
14 9508250933 SCREW
15 9506226885 FEATHER KEY
16 2070625 METAL PLATE
17 2070710 METAL PLATE
18 9500350471 SEEGER CIRCLIP RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
