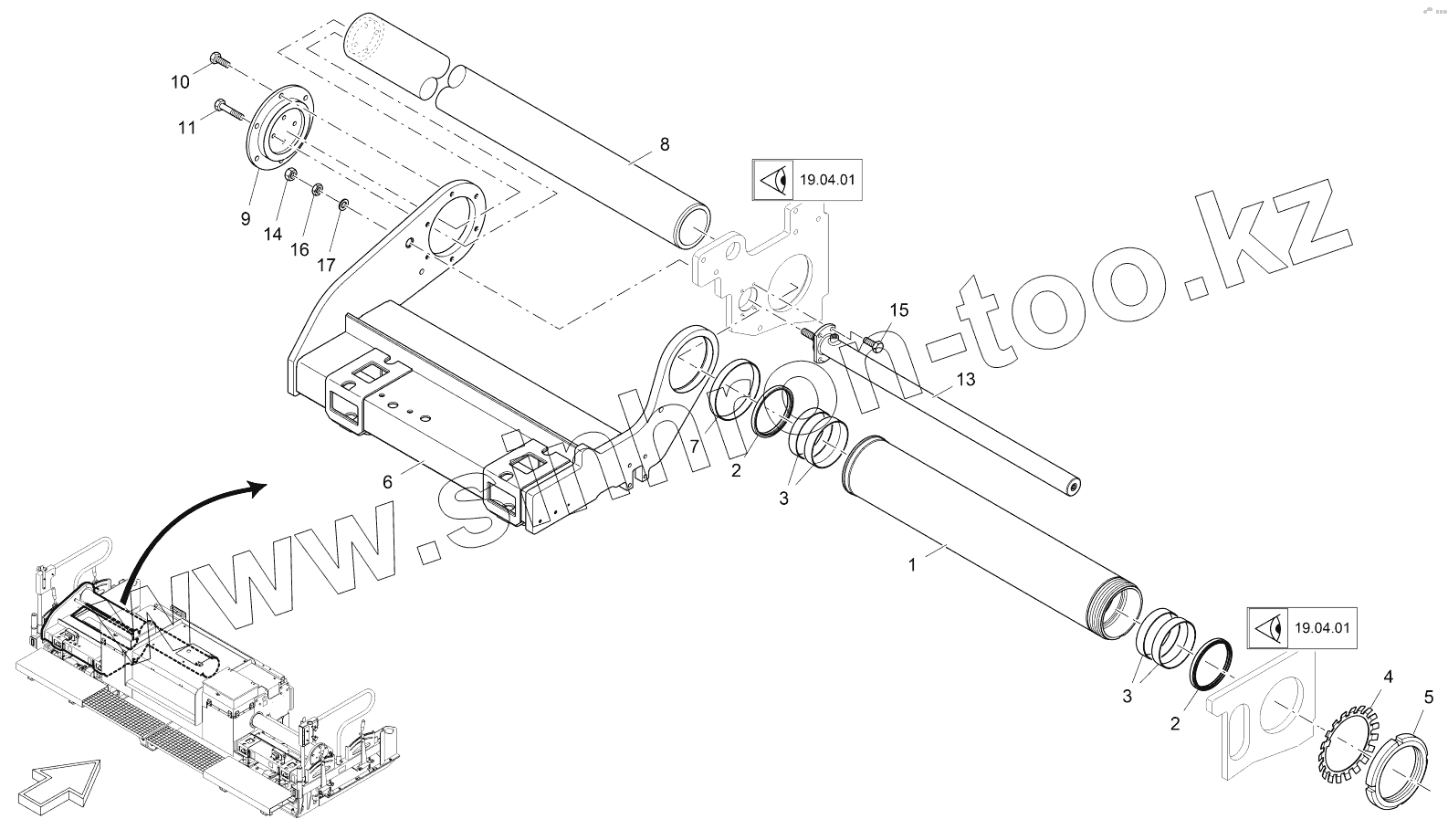

Каталог запасных частей к технике: VOGELE AB 340. SUSPENSION: EXTENDING UNIT LH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
10
11
13
14
15
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 2043540 OUTER TUBE
2 2044142 SCRAPER
3 2044139 GUIDE RING
4 2044157 LOCKING SHEET
5 2044156 GROOVE NUT
6 2042981 SUSPENSION: LEFT SIDE
7 2044141 GUIDE RING
8 2043553 INNER TUBE
9 2044181 LID
10 9512300933 SCREW
11 9510380931 SCREW
13 2045022 HYD CYLINDER
14 9515160934 NUT
15 9510250933 SCREW
15 9510300933 SCREW
16 9515160439 NUT
17 9500170125 DISC
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
