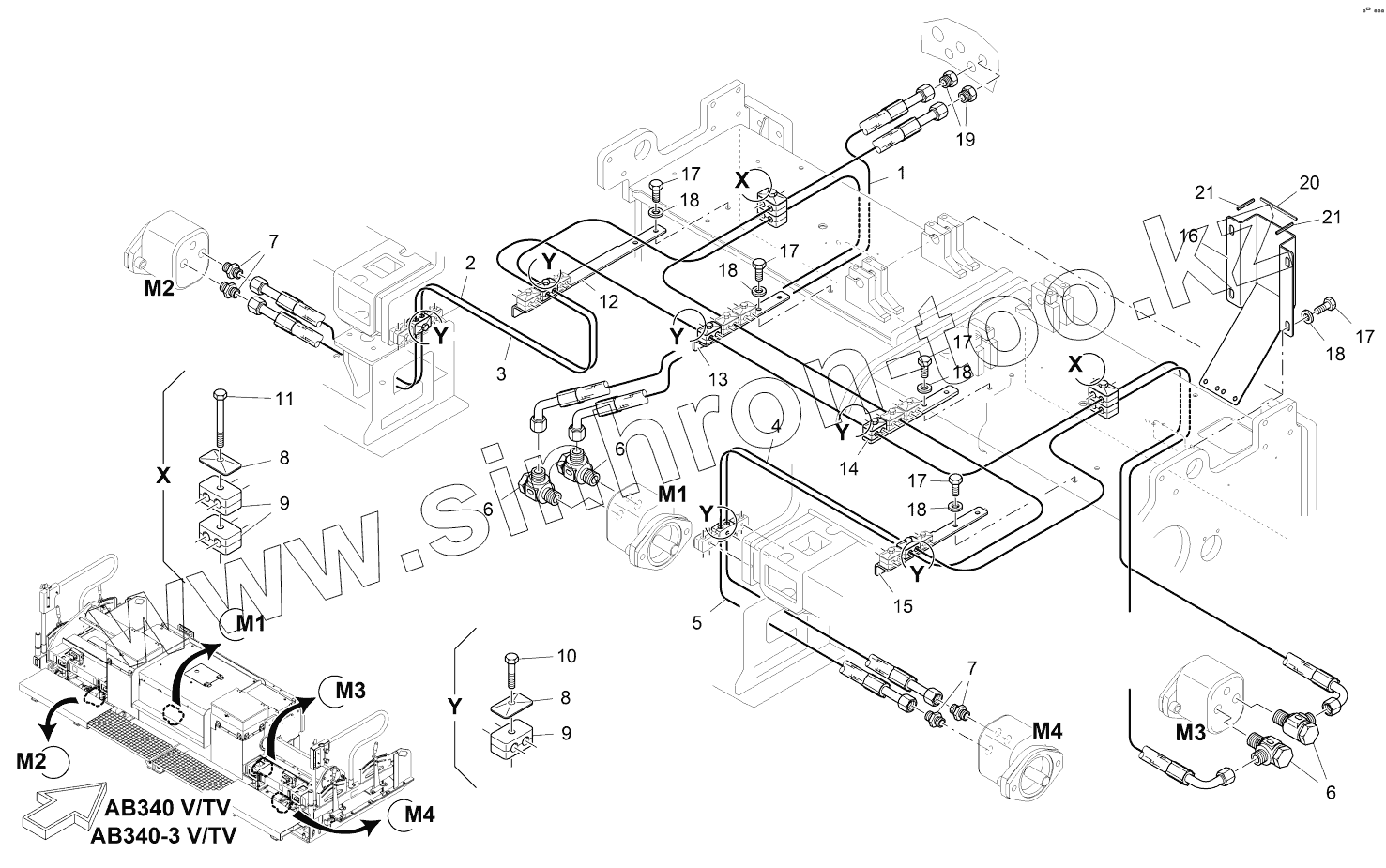

Каталог запасных частей к технике: VOGELE AB 340. HYDRAULIC DRIVE: VIBRATORS

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

7

7

8

8

9

9

10

11

12

13

13

14

14

15

16

17

17

17

17

17

18

18

18

18

18

19

20

21

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2061619		HOSE
2	2057026		HOSE
3	2061620		HOSE
4	2061623		HOSE
5	2061624		HOSE
6	9653130058		SCREW CONNECTION
7	9603130057		SCREW CONNECTION
8	96850201		TOP COVER
9	9660180185		PAIR OF CLAMPING HALVES
10	9508320933		SCREW
11	9508390931		SCREW
12	2054497		HOLDER
13	2054503		HOLDER
13	2184801		HOLDER
14	2060738		HOLDER
14	2184796		HOLDER
15	2054581		HOLDER
16	2053285		METAL PLATE
17	9508200933		SCREW
18	9500080125		WASHER
19	9639040057		SCREW CONNECTION
20	4610600001		JOINING PIECE
21	4610600001		JOINING PIECE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
