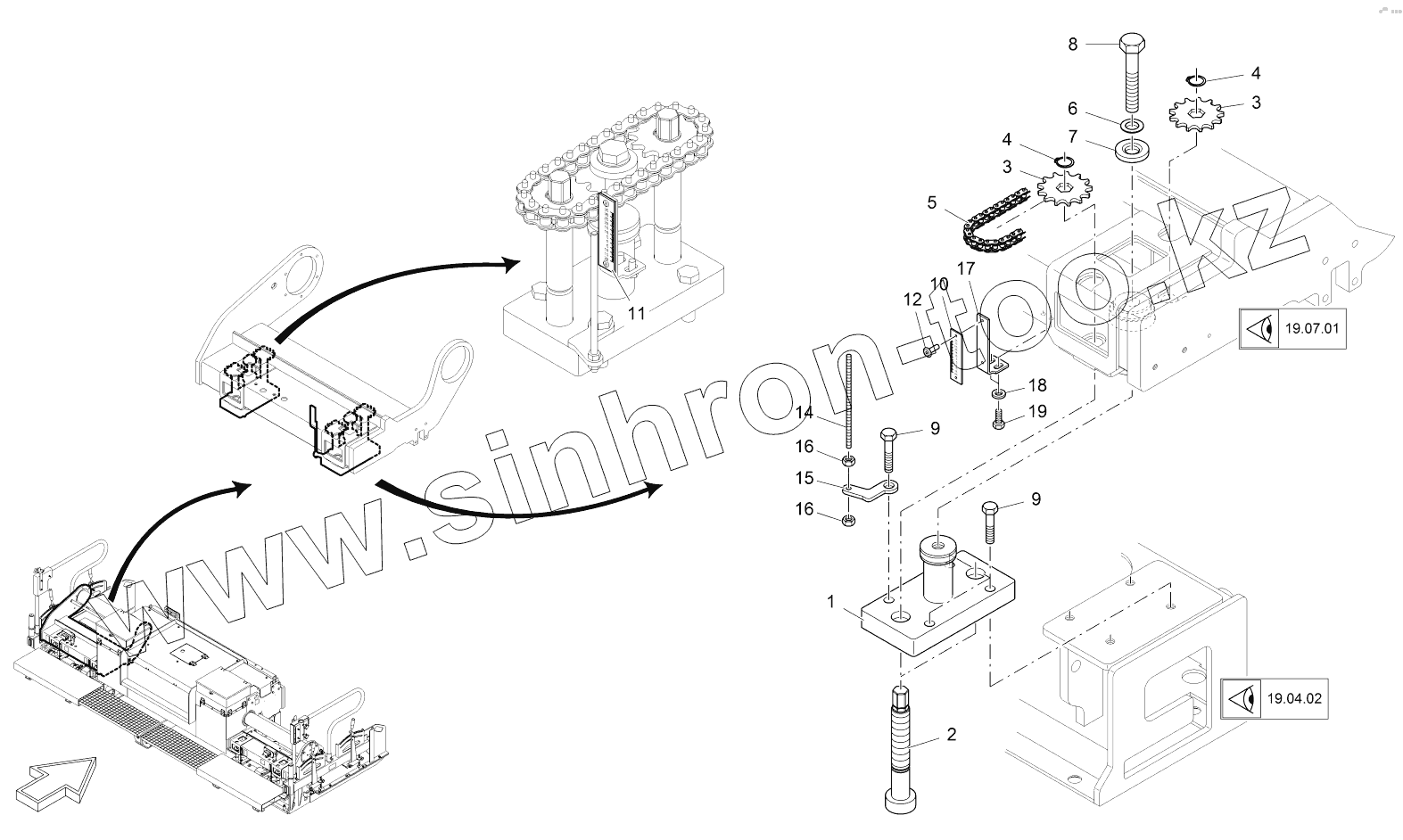

Каталог запасных частей к технике: VOGELE AB 340. HEIGHT ADJUSTMENT, LEFT SIDE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
7
8
9
9
10
11
12
14
15
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 2006509 CONSOLE
2 2006495 BOLT
3 2006532 CHAIN WHEEL
4 9500200471 SEEGER CIRCLIP RING
5 2006535 ROLLER CHAIN
6 9530176319 SPHERICAL WASHER
7 9550196319 CONICAL SOCKET
8 9516440933 SCREW
9 9512330931 SCREW
10 4618350019 SCALE
11 4618350018 SCALE
12 9603100083 RIVET
14 2009291 ROD STEEL
15 2009289 METAL PLATE
16 9500060934 NUT
17 2038354 METAL PLATE
18 9500060125 WASHER
19 9506120933 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
