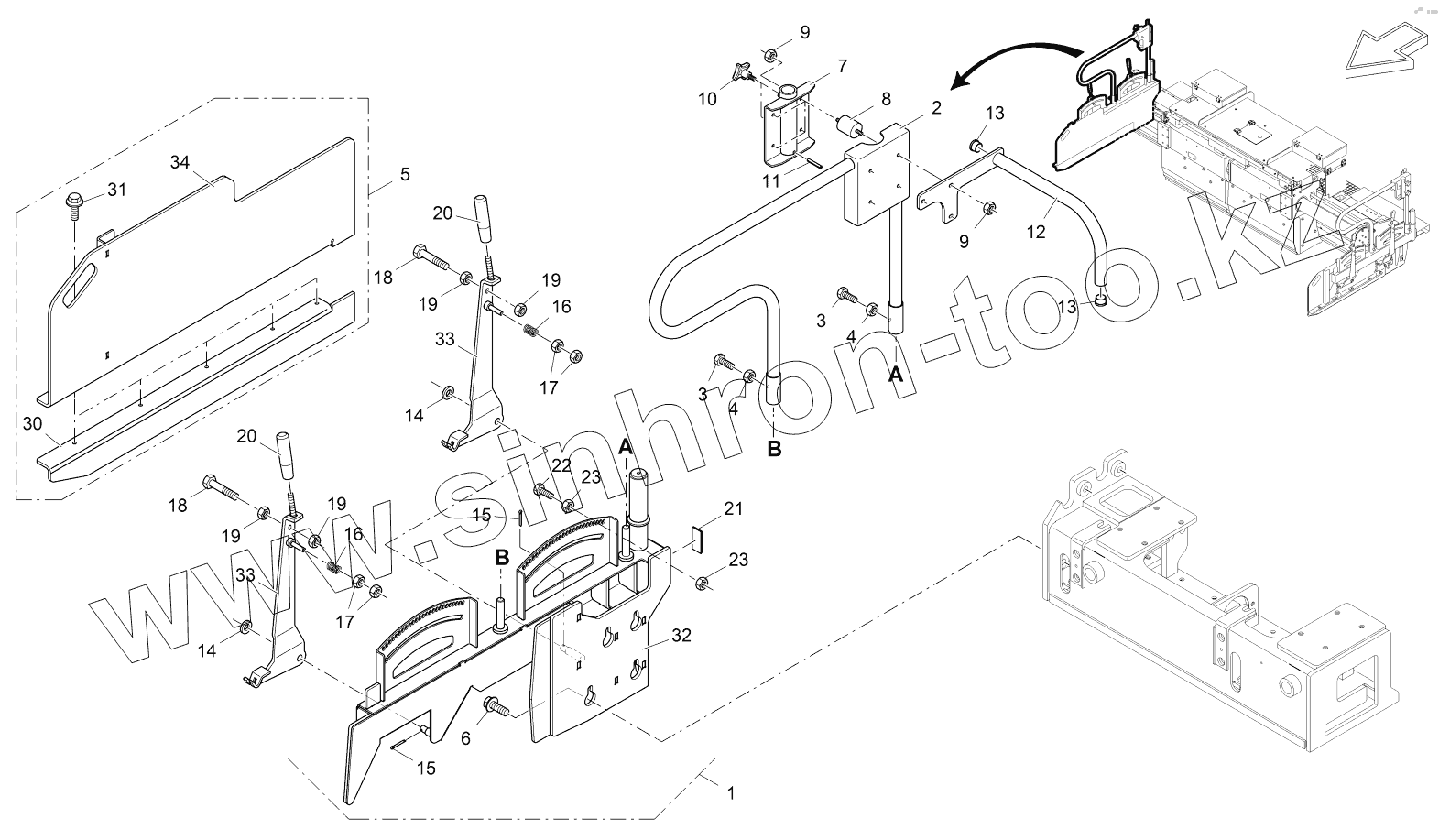

Каталог запасных частей к технике: VOGELE AB 340. END PLATE, RIGHT
1
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
22
23
23
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2077431 | SPAR RIGHT | |
| 2 | 2077459 | GUARD RAIL, RIGHT SIDE | |
| 3 | 9510250933 | SCREW | |
| 4 | 9500100934 | NUT | |
| 5 | 2076468 | PLATE, RIGHT SIDE | |
| 6 | 9216326921 | SCREW | |
| 7 | 2077519 | HOLDER | |
| 8 | 2032858 | RUBBER BUFFER | |
| 9 | 9500080982 | NUT | |
| 10 | 2013476 | STAR HANDLE | |
| 11 | 9508341481 | TENSIONER PIN | |
| 12 | 2078967 | HANDLE | |
| 13 | 4618202008 | LAMELLAR PLUG | |
| 14 | 9500170125 | DISC | |
| 15 | 9505300094 | SPLINT | |
| 16 | 4606042128 | COMPRESSION SPRING | |
| 17 | 9500100439 | NUT | |
| 18 | 4618242245 | SCREW | |
| 19 | 9500080439 | NUT | |
| 20 | 4608102008 | HANDLE | |
| 21 | 3515164100 | REAR REFLECTOR | |
| 22 | 9508320933 | SCREW | |
| 23 | 9500080934 | NUT | |
| 30 | 2066124 | PLATE, RIGHT SIDE | |
| 31 | 9210206921 | SCREW | |
| 32 | 2076510 | PLATE, RIGHT SIDE | |
| 33 | 4602438513 | PLATE, RIGHT SIDE | |
| 34 | 2076467 | PLATE, RIGHT SIDE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
