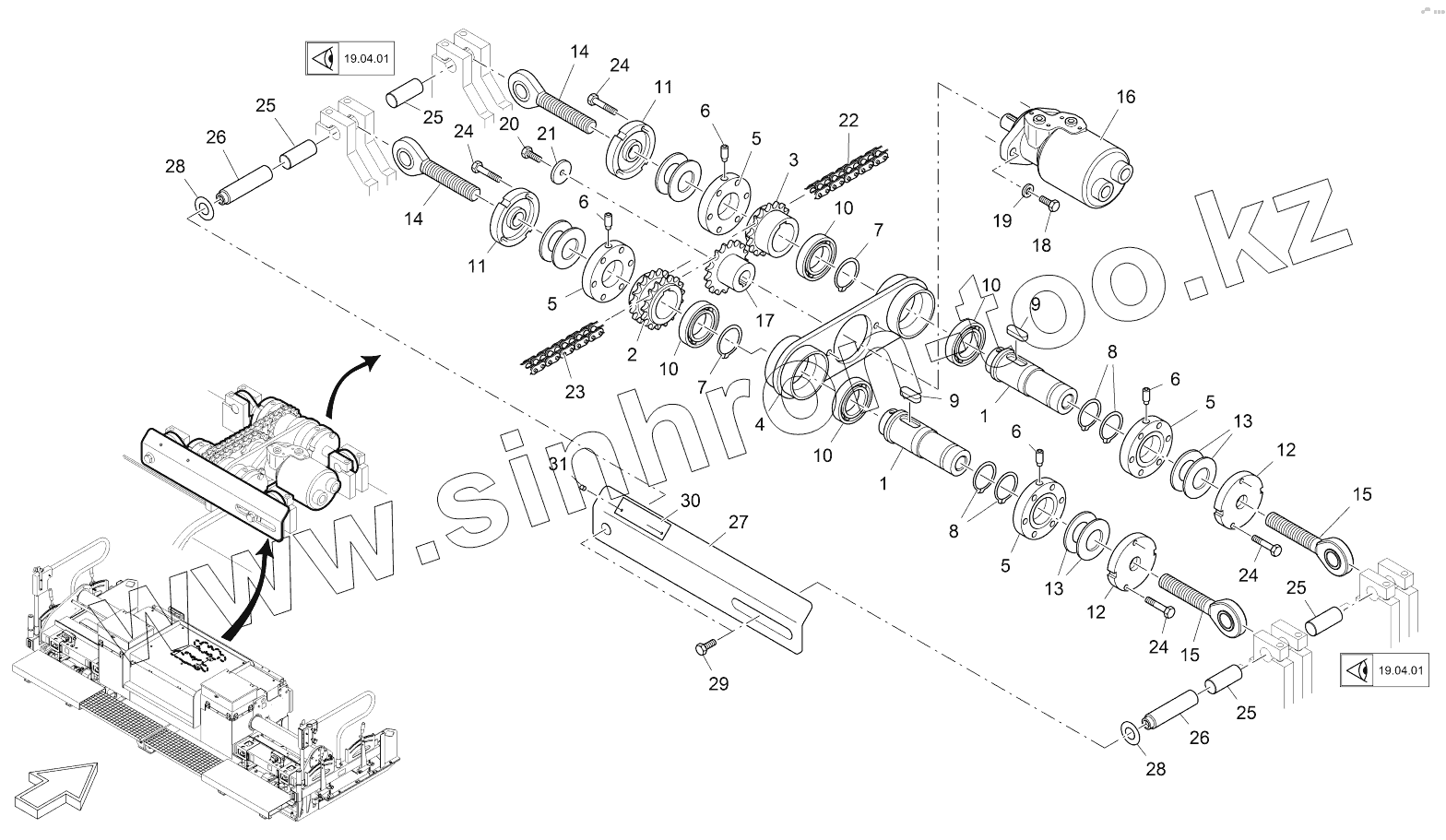

Каталог запасных частей к технике: VOGELE AB 340. CROWN ADJUSTMENT WITH DRIVE
1
1
2
3
4
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
24
24
25
25
25
25
26
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2162729 | FITTING | |
| 2 | 4610062252 | CHAIN WHEEL | |
| 3 | 4610062253 | CHAIN WHEEL | |
| 4 | 2162678 | FLANGED BEARING | |
| 5 | 4618042808 | WASHER | |
| 6 | 9510250915 | THREADED PIN | |
| 7 | 9500480471 | SEEGER CIRCLIP RING | |
| 8 | 9500450471 | SEEGER RING | |
| 9 | 9514406885 | FEATHER KEY | |
| 10 | 95080906 | BALL BEARING | |
| 11 | 4612052010 | GROOVE NUT | |
| 12 | 4612052009 | GROOVE NUT | |
| 13 | 9510712093 | CUP SPRING | |
| 14 | 2014785 | JOINT HEAD | |
| 15 | 2014786 | JOINT HEAD | |
| 16 | 2162796 | HYDRAULIC MOTOR | |
| 17 | 2162684 | CHAIN WHEEL | |
| 18 | 9512310933 | SCREW | |
| 19 | 9500130125 | WASHER | |
| 20 | 9508200933 | SCREW | |
| 21 | 4618042810 | WASHER | |
| 22 | 3301040047 | ROLLER CHAIN | |
| 23 | 2162325 | ROLLER CHAIN | |
| 24 | 9508310933 | SCREW | |
| 25 | 2053488 | BOLT | |
| 26 | 2163295 | BOLT | |
| 27 | 2163280 | METAL PLATE | |
| 28 | 9520402093 | CUP SPRING | |
| 29 | 9212256921 | SCREW | |
| 30 | 2070678 | SCALE | |
| 31 | 9603100083 | RIVET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
