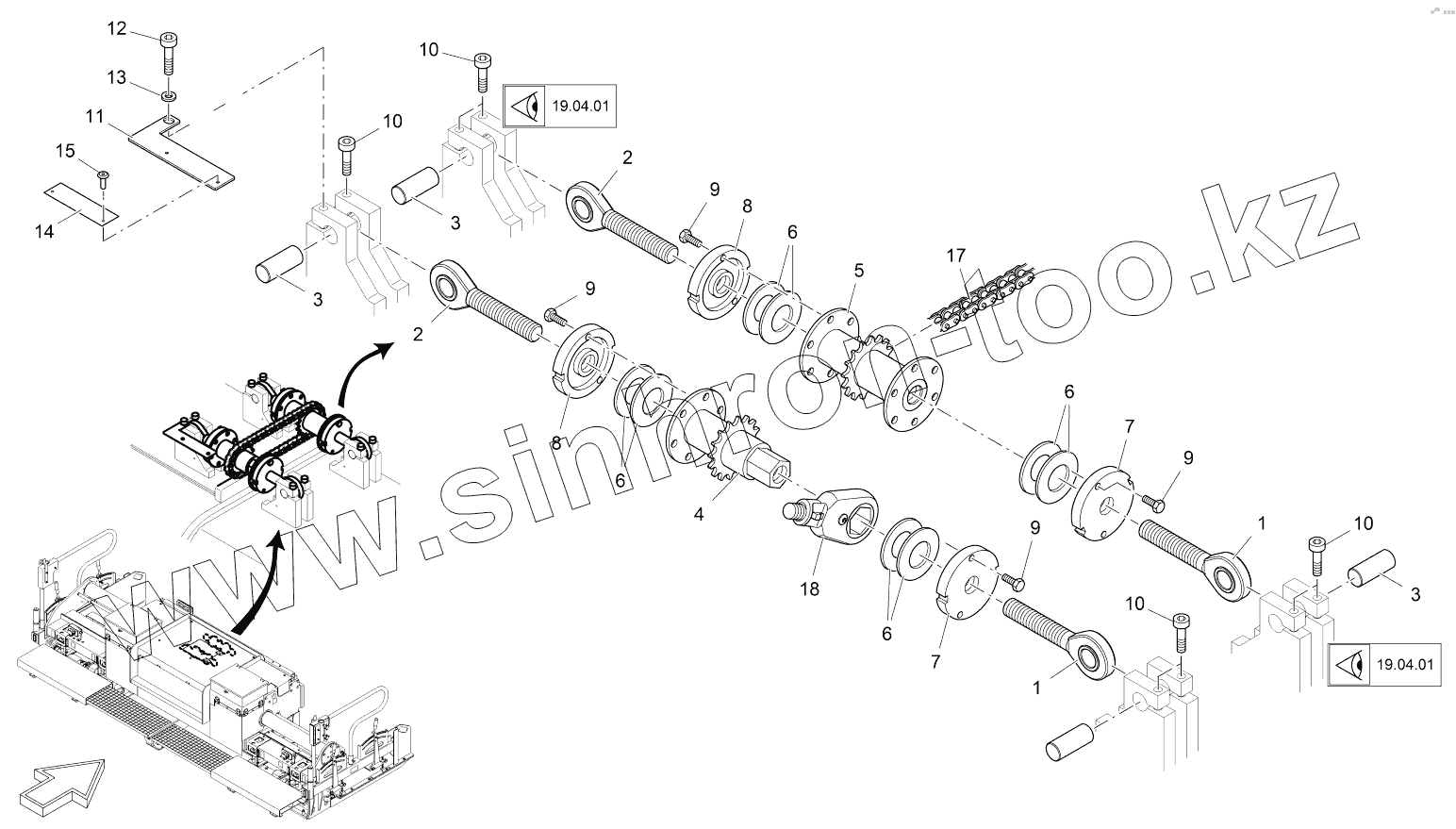

Каталог запасных частей к технике: VOGELE AB 340. CROWN ADJUSTMENT

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

4

5

6

6

6

6

7

7

8

8

9

9

9

9

10

10

10

10

11

12

13

14

15

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2014785		JOINT HEAD
2	2014786		JOINT HEAD
3	2053488		BOLT
4	4612032268		NUT
5	4612152031		FITTING
6	9510712093		CUP SPRING
7	4612052010		GROOVE NUT
8	4612052009		GROOVE NUT
9	9508250933		SCREW
10	9510320912		SCREW
11	2070526		METAL PLATE
12	9510330912		SCREW
13	9500100125		WASHER
14	2070678		SCALE
15	9603100083		RIVET
17	3301040047		ROLLER CHAIN
18	2001312		RATCHET
19	4618042714		WASHER
