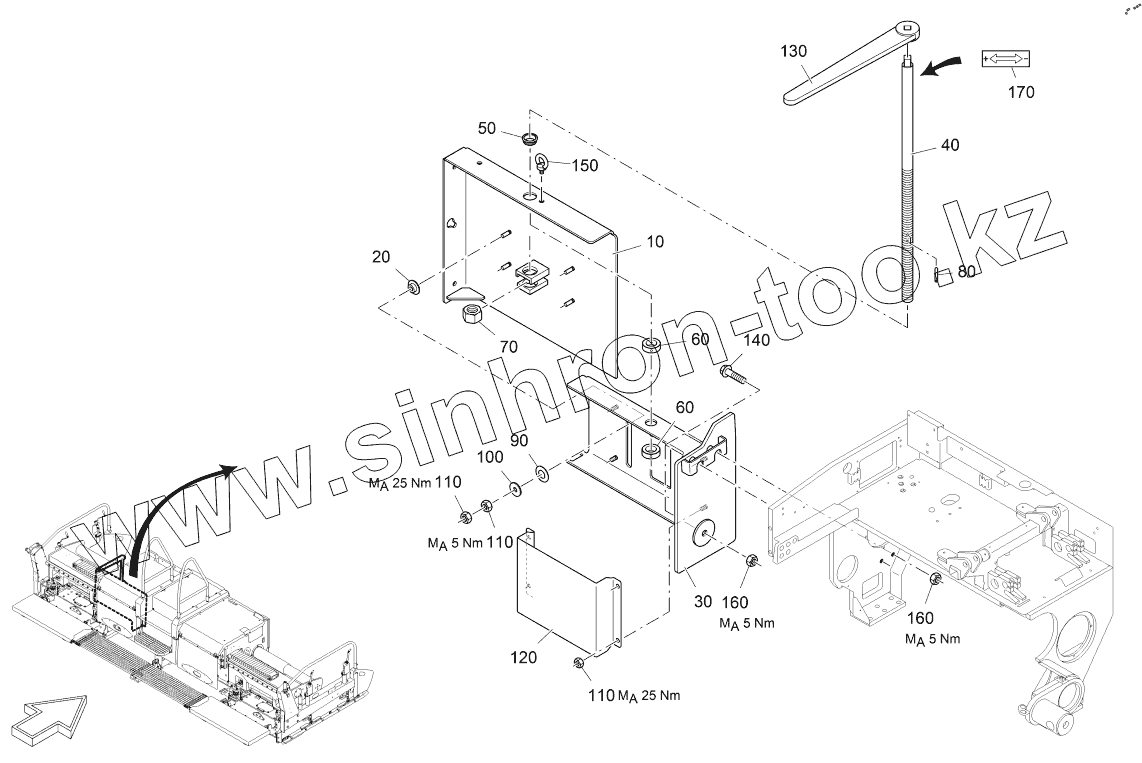

Каталог запасных частей к технике: VOGELE AB500-3 TV. WIPER SHEET, LEFT SIDE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
20
30
40
50
60
60
70
80
90
100
110
110
120
130
140
150
160
160
170
Позиция на иллюстрации Заводской номер детали Название детали
10 2260814 PLATE, LEFT SIDE
20 2038498 BUSHING
30 2260810 PLATE, LEFT SIDE
40 2041287 SPINDLE
50 2038514 SLEEVE
60 2041296 RING
70 4612032217 NUT
80 9506341481 TENSIONER PIN
90 9520402093 CUP SPRING
100 9500110440 WASHER
110 9500100934 NUT
120 2261066 METAL PLATE
130 9032013122 RATCHET
140 2000311 SCREW
150 9500100580 SCREW
160 9500120934 NUT
170 4618267149 LABEL
