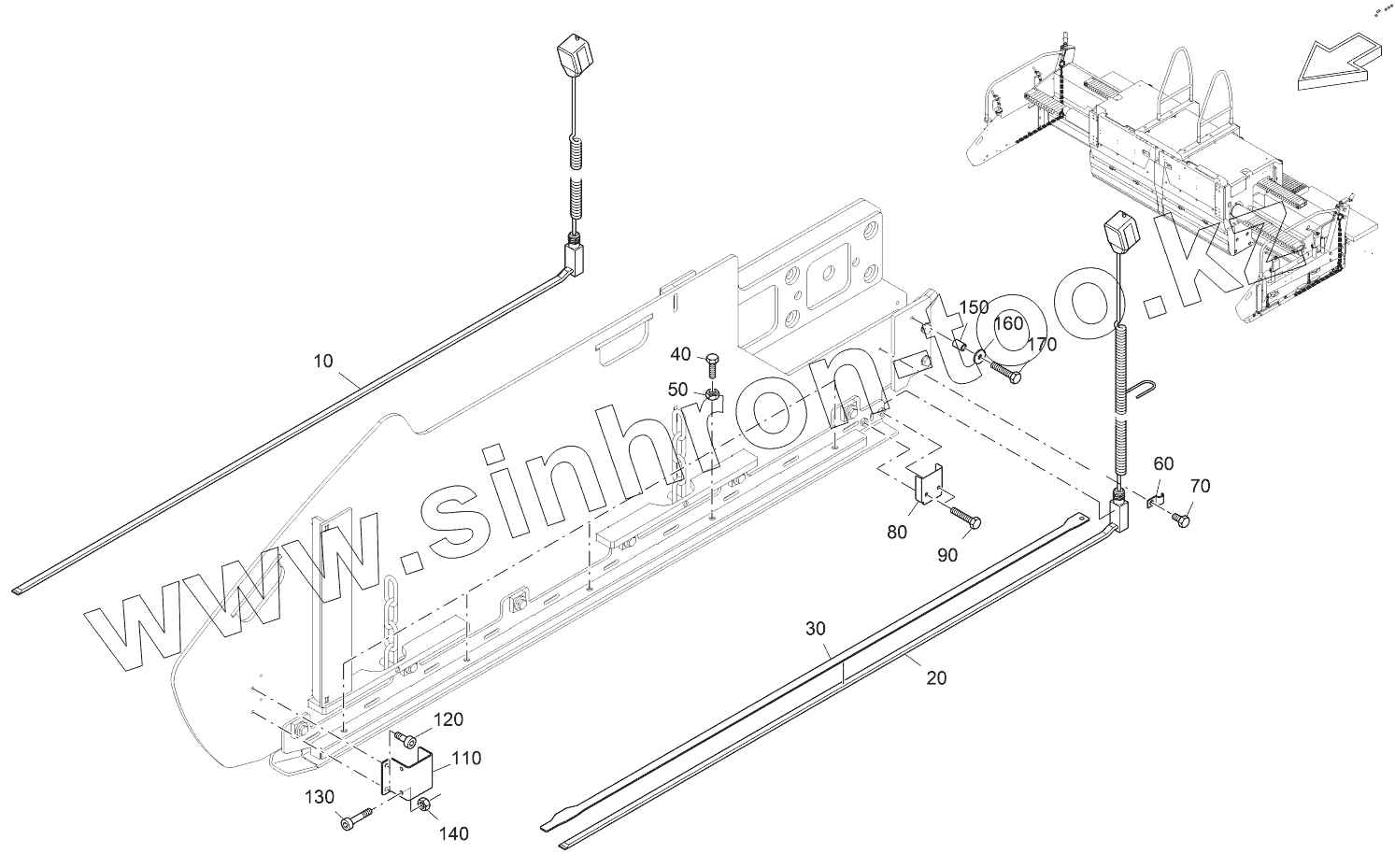

10
20
30
30
40
50
60
70
80
90
110
120
130
140
150
160
170
Позиция на иллюстрации
Заводской номер детали
Название детали
10
2055043
HEATING ROD, BEVEL IRON 90
20
2055045
HEATING ROD, BEVEL IRON 90
30
2055003
COVER RAIL
30
2400377
METAL PLATE
40
9508250933
SCREW
50
9500080934
NUT
60
3515080117
PIPE CLIP
70
9506100933
SCREW
80
2324421
CLAMPING ELEMENT
90
9508300933
SCREW
110
2396926
METAL PLATE
120
9506127984
SCREW
130
9506250912
SCREW
140
9500060934
NUT
150
2085780
BUSHING
160
9500090440
WASHER
170
9508310933
SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
