1
1
2
3
4
5
5
6
7
7
8
9
10

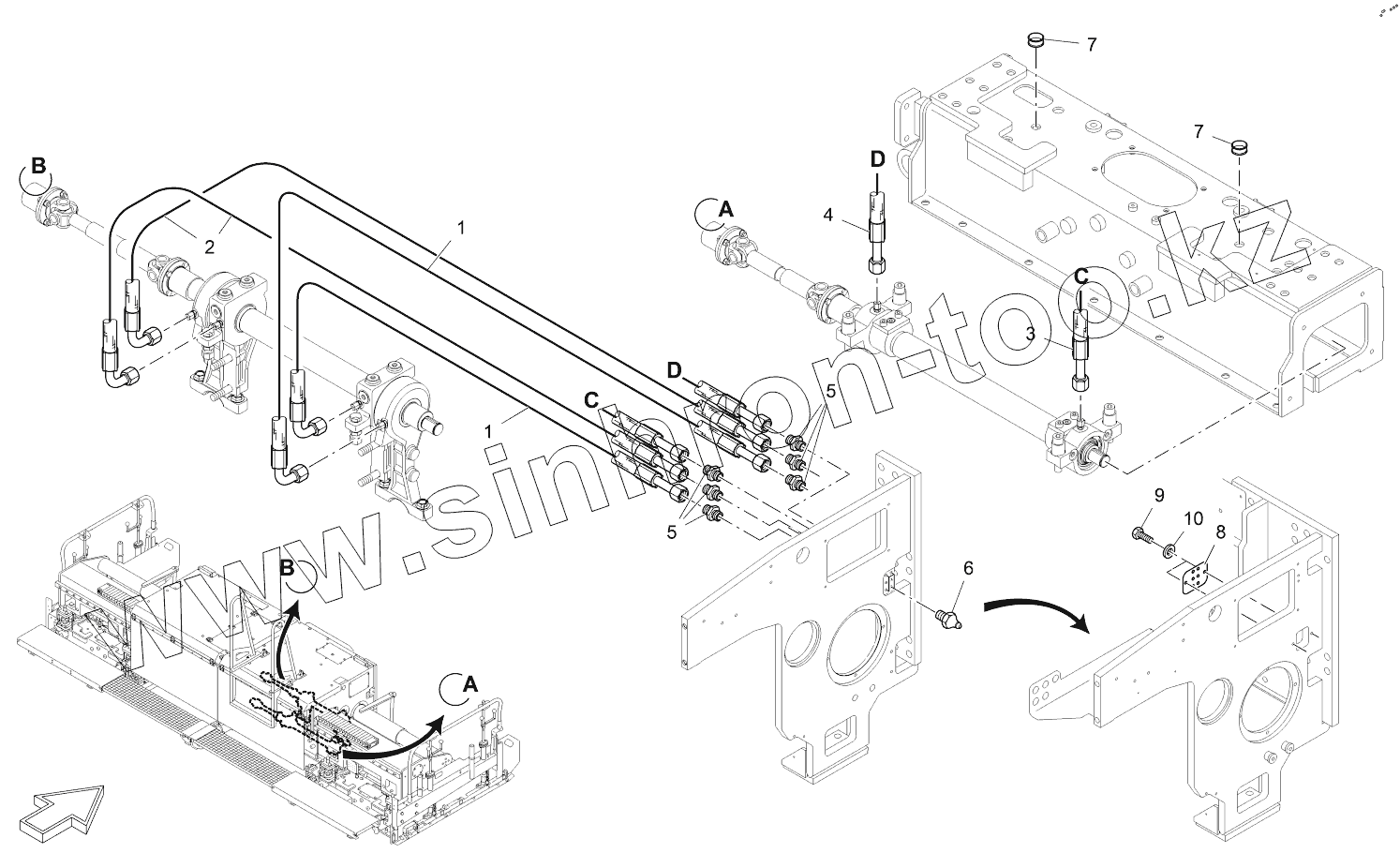

Позиция на иллюстрации
Заводской номер детали
Название детали
1
2060619
FLEXIBLE TUBING
2
2060621
FLEXIBLE TUBING
3
2060614
FLEXIBLE TUBING
4
2060615
FLEXIBLE TUBING
5
9603010057
SCREW CONNECTION
6
9601100054
LUBRICATION NIPPLE
7
2043904
RUBBER SPOUT
8
2005703
METAL PLATE
9
9510330933
SCREW
10
9500100125
WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
