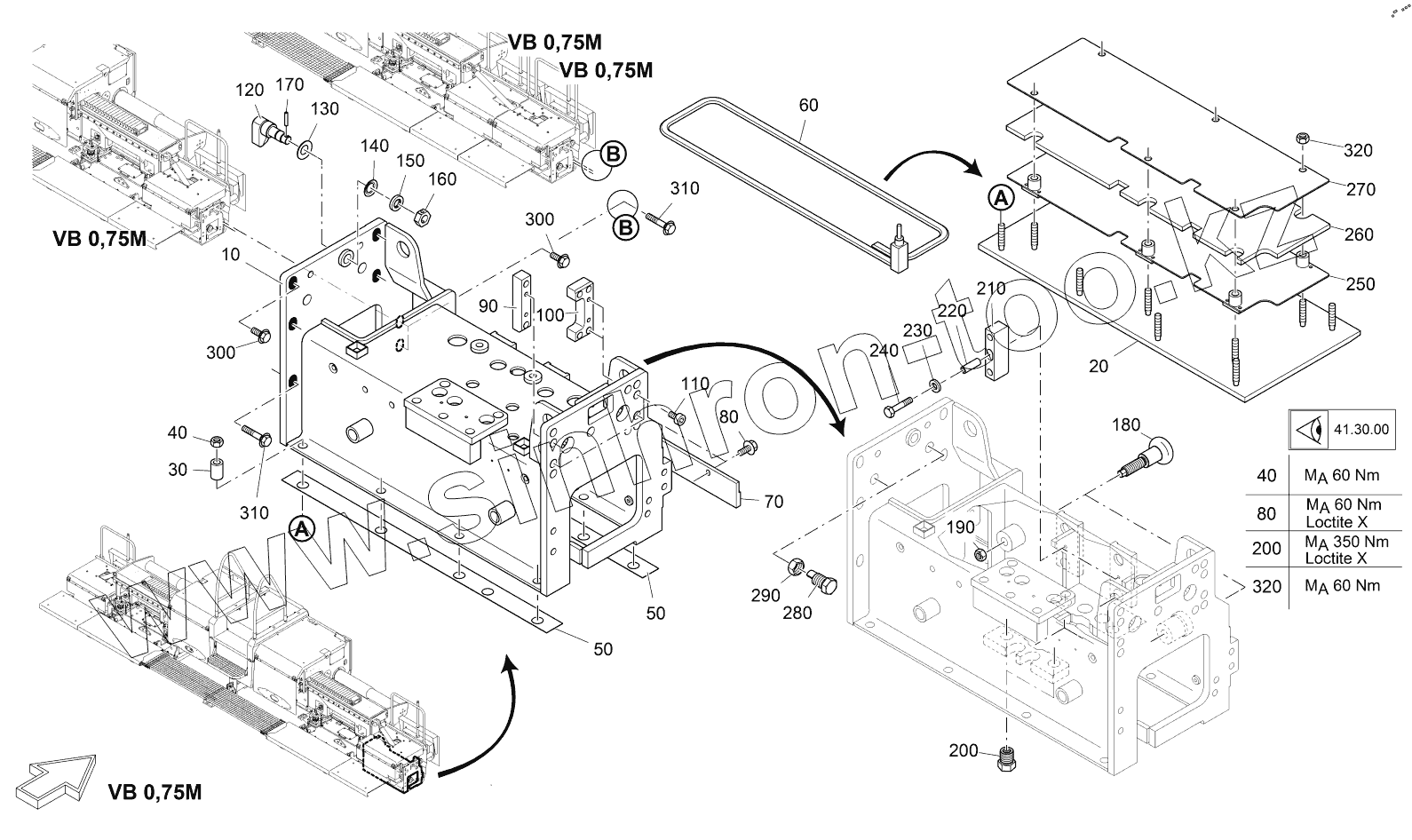

Каталог запасных частей к технике: VOGELE AB500-3 TV. FRAME: VB 0,75M, RIGHT SIDE
10
20
30
40
40
50
50
60
70
80
80
90
100
110
120
130
140
150
160
170
180
190
200
200
210
220
230
240
250
260
270
280
290
300
300
310
310
320
320
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2217010 | FRAME, RIGHT SIDE | |
| 20 | 2217013 | SCREED PLATE, RIGHT SIDE | |
| 30 | 4608112101 | SLEEVE | |
| 40 | 9610120095 | NUT | |
| 50 | 2043333 | INSULATING PLATE | |
| 60 | 2036728 | HEATING ROD | |
| 70 | 2217017 | WEARING BAR | |
| 80 | 2000541 | SCREW | |
| 90 | 4615106680 | SQUARE STEEL | |
| 100 | 2036330 | METAL PLATE | |
| 110 | 9510207984 | SCREW | |
| 120 | 2037784 | SUPPORT, RIGHT SIDE | |
| 130 | 9520402093 | CUP SPRING | |
| 140 | 9600040202 | LOCKING PLATE | |
| 150 | 9620040203 | GROOVE NUT | |
| 160 | 2037788 | METAL PLATE | |
| 170 | 9506301481 | TENSIONER PIN | |
| 180 | 4618242234 | SCREW | |
| 190 | 9500200934 | NUT | |
| 200 | 2035942 | SCREW | |
| 210 | 4606504127 | FLAT STEEL | |
| 220 | 4602202223 | BUSHING | |
| 230 | 9500090440 | WASHER | |
| 240 | 9508350931 | SCREW | |
| 250 | 2036860 | PLATE, RIGHT SIDE | |
| 260 | 2036862 | INSULATING MATERIAL | |
| 270 | 2036858 | METAL PLATE | |
| 280 | 4618242236 | SCREW | |
| 290 | 4612032172 | NUT | |
| 300 | 9216366921 | SCREW | |
| 310 | 9216326921 | SCREW | |
| 320 | 9610120095 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
