FRAME: VB 0,25M, LEFT SIDE

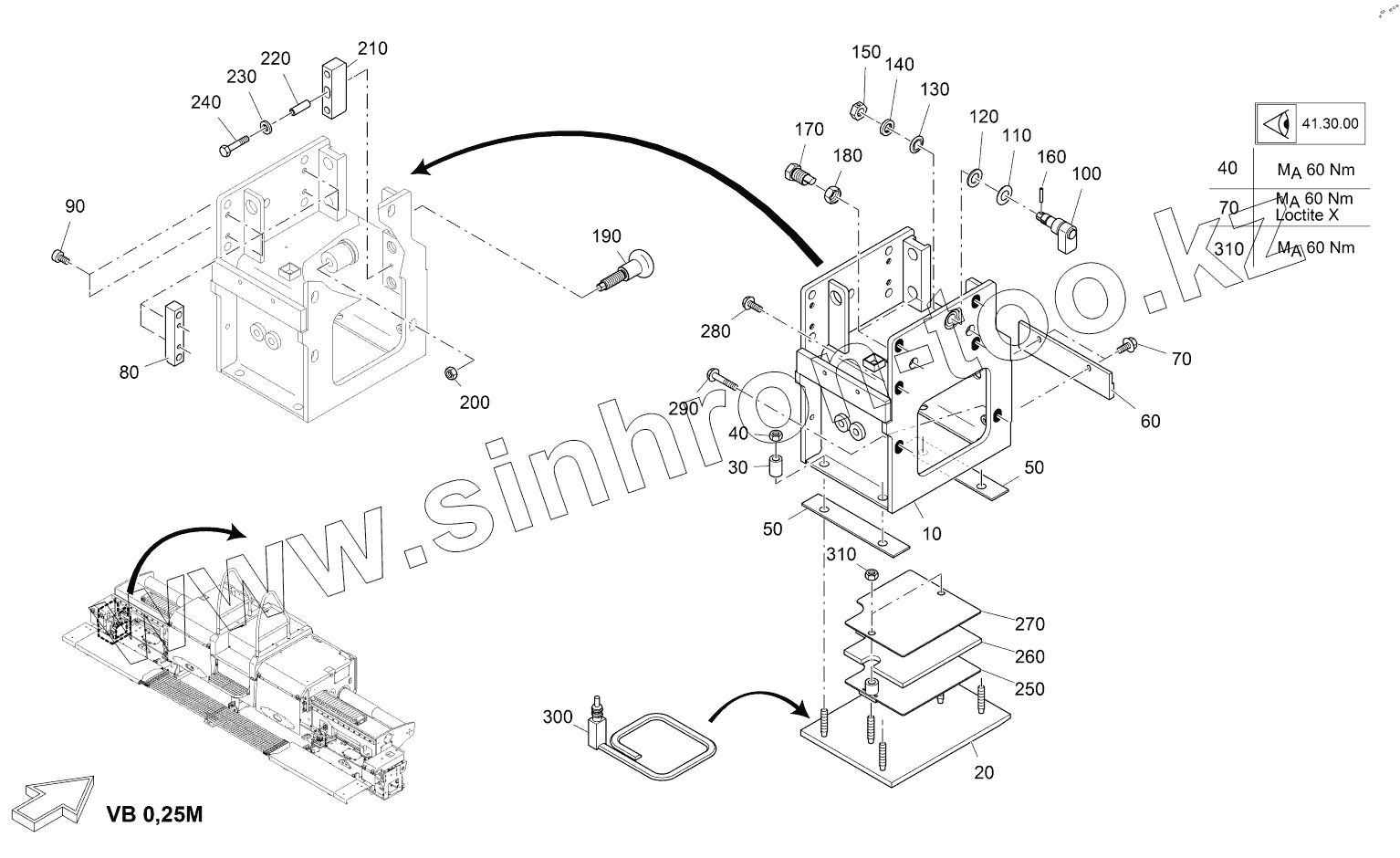

Каталог запасных частей к технике: VOGELE AB500-3 TV. FRAME: VB 0,25M, LEFT SIDE
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
AB 340 (2016)
AB500-2 TV (2011)
AB500-3 TV (2016)
SUPER 1100-3 (2021)
SUPER 1103-2 (2016)
SUPER 1300-3 (2021)
SUPER 1303-2 (2016)
SUPER 1600-2 (2015)
SUPER 1800-2 (2015)
SUPER 1800-2SJ (2015)
Схема
>
Не выбрано
OPERATING INSTRUCTIONS/WARNING
OPERATING INSTRUCTIONS/WARNING USA
TAMPER SHIELD, BASIC SCREED LE
TAMPER SHIELD, BASIC SCREED RI
TAMPER SHIELD, EXT. UNIT LEFT
TAMPER SHIELD, EXT. UNIT RIGHT
TAMPER: BASIC SCREED, LEFT
TAMPER: BASIC SCREED, LEFT
TAMPER: BASIC SCREED, RIGHT
TAMPER: BASIC SCREED, RIGHT
TAMPER: EXTENDING UNIT, LEFT
TAMPER: EXTENDING UNIT, LEFT
TAMPER: EXTENDING UNIT, RIGHT
TAMPER: EXTENDING UNIT, RIGHT
TROWEL: BASIC SCREED
TROWEL: BASIC SCREED
FRAME: EXTENDING UNIT, LEFT
EXTENDING SCREED: LEFT SID
FRAME: EXTENDING PART, RIGHT
EXTENDING SCREED: RIGHT SIDE
VIBRATORS: BASIC SCREED, LEFT
VIBRATORS: BASIC SCREED, RIGHT
VIBRATORS: EXTENDING UNIT
SUSPENSION, LEFT SIDE, TV
SUSPENSION, RIGHT SIDE, TV
WIPER SHEET, LEFT SIDE
WIPER SHEET, RIGHT SIDE
HEIGHT REGULATOR, LEFT
HEIGHT REGULATOR RH.
CROWN ADJUSTMENT WITH DRIVE
CROWN ADJUSTMENT
CROWN ADJUSTMENT: HYDRAULIC
VALVE BLOCK
DUMMY PLUG
COVER PANEL TV
COVER TV
COVER
COVER TV
GANGWAY
ASCENT
FOOTSTEP, TV
FOOTSTEP, TV
ASCENT
END PLATE, LEFT
END PLATE, LEFT
END PLATE, LEFT
CARRIER, LEFT SIDE
GIRDER, LEFT SIDE HYD.
END PLATE, RIGHT
END PLATE, RIGHT
END PLATE, RIGHT
CARRIER, RIGHT SIDE
GIRDER, RIGHT SIDE HYD.
END PLATE, HYD.
END PLATE, HYD.
END PLATE, ELECTRICS
CABLE WITH PLUG
HYDR.:END PLATE (SCREED)
END PLATE TV/TP1
END PLATE, HYD. VB0,75M
END PLATE, HYD. VB1,25M
BEVEL IRON
BEVEL IRON
BEVEL IRON
DISPLAY:PAVE DATA (TAMPER)
DISPLAY:PAVE DATA (VIBRATORS)
DISPLAY:PAVE DATA (TEMP.)
DISTRIBUTOR BLOCK
VALVE BLOCK
HYDRAULIC OIL FEED
HYDRAULIC OIL FEED
HYDRAULIC OIL FEED
HYD.BASIC SCREED: TAMPER
HYD.EXTENDING UNIT: TAMPER LE
HYD.EXTENDING UNIT: TAMPER RI
HYD.BASIC SCREED:VIBRATORS
HYD.EXTENDING UNIT:VIBRATOR LE
HYD.EXTENDING UNIT:VIBRATOR RE
HYD.WIDTH CONTROL:SCREED LEFT
HYD.WIDTH CONTROL:SCREED RIGHT
HYDR. REVERSE MOTION
POWER SUPPLY, 24 V
MEASUREMENT: PAVE WIDTH
FIXED CABLING (SCREED)
VOLTAGE SUPPLY 400V
DISTRIBUTOR: SCREED HEATING AB
MONITORING HEATING ROD, TV
MONITORING HEATING ROD
HEATING: BEVEL IRON
HEATING: BEVEL IRON
HEATING: BEVEL IRON
GREASING:BASIC SCREED, LEFT
GREASING:BASIC SCREED, RIGHT
GREASING: EXTENDING UNIT,LEFT
GREASING: EXTENDING UNIT,RIGHT
BRACKET: REMOTE CONTROL
BRACKET: REMOTE CONTROL
TAMPER SHIELD: VB 0,25M, LH
TAMPER SHIELD: VB 0,25M, RH
TAMPER SHIELD: VB 0,75M, LH
TAMPER SHIELD: VB 0,75M, RH
TAMPER SHIELD: VB 1,25M, CPL.
TAMPER: VB 0,25M, LEFT SIDE
TAMPER: VB 0,25M, LEFT SIDE
TAMPER: VB 0,25M, RIGHT SIDE
TAMPER: VB 0,25M, RIGHT SIDE
TAMPER: VB 0,75M, LEFT SIDE
TAMPER: VB 0,75M, LEFT SIDE
TAMPER: VB 0,75M, RIGHT SIDE
TAMPER: VB 0,75M, RIGHT SIDE
TAMPER: VB 1,25M, LEFT SIDE
TAMPER: VB 1,25M, LEFT SIDE
TAMPER: VB 1,25M, RIGHT SIDE
TAMPER: VB 1,25M, RIGHT SIDE
FRAME: VB 0,25M, LEFT SIDE
FRAME: VB 0,25M, RIGHT SIDE
FRAME: VB 0,75M, LEFT SIDE
FRAME: VB 0,75M, RIGHT SIDE
FRAME: VB 1,25M, LEFT SIDE
FRAME: VB 1,25M, RIGHT SIDE
VIBRATORS VB 0,75M
VIBRATORS VB 1,25M
WIPER
DEFLECTOR: VB 0,75M
DEFLECTOR: VB 1,25M
BRACING 1X, LEFT SIDE
BRACING 1X, RIGHT SIDE
BRACING 2X, LEFT SIDE
BRACING 2X, RIGHT SIDE
BRACING, LEFT SIDE
BRACING, RIGHT SIDE
COVER: VB 0,25M
COVER: VB 0,75M, LEFT SIDE
COVER: VB 0,75M, RIGHT SIDE
COVER: VB 1,25M, LEFT SIDE
COVER: VB 1,25M, RIGHT SIDE
FOOTBOARD: VB 0,25M
FOOTBOARD: VB 0,75M
FOOTBOARD: VB 1,25M
VOLTAGE SUPPLY
CURRENT SUPPLY: SCREED HEATING
CURRENT SUPPLY: SCREED HEATING
MONITORING HEATING ROD, TV
MONITORING HEATING ROD
GREASING: TAMPER
GREASING: TAMPER/VIBRATORS
VSS_BASIC SCREED TV
VSS_BOLT-ON EXTENSION 0,25M T
VSS_BOLT-ON EXTENSION 0,75M TV
VSS_BOLT-ON EXTENSION 1,25M TV
SPARE PARTS LIST
ACCESSORIES
ACCESSORIES
10
20
30
40
40
50
50
60
70
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
310
Позиция на иллюстрации
Заводской номер детали
Название детали
10
2222226
FRAME, LEFT SIDE
20
2222229
SCREED SHEET
30
4608112101
SLEEVE
40
9610120095
NUT
50
4615032601
INSULATING PLATE
60
2217758
WEARING BAR
70
2000541
SCREW
80
4615106680
SQUARE STEEL
90
9510207984
SCREW
100
2037783
SUPPORT, LEFT SIDE
110
9520402093
CUP SPRING
120
9500210125
WASHER
130
9600040202
LOCKING PLATE
140
9620040203
GROOVE NUT
150
2037788
METAL PLATE
160
9506301481
TENSIONER PIN
170
4618242236
SCREW
180
4612032172
NUT
190
4618242234
SCREW
200
9500200934
NUT
210
4606504127
FLAT STEEL
220
4602202223
BUSHING
230
9500090440
WASHER
240
9508350931
SCREW
250
2040863
PLATE, LEFT SIDE
260
2040857
INSULATION PLATE
270
2040838
METAL PLATE
280
9216366921
SCREW
290
9216326921
SCREW
300
2041149
HEATING ROD
310
9610120095
NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
