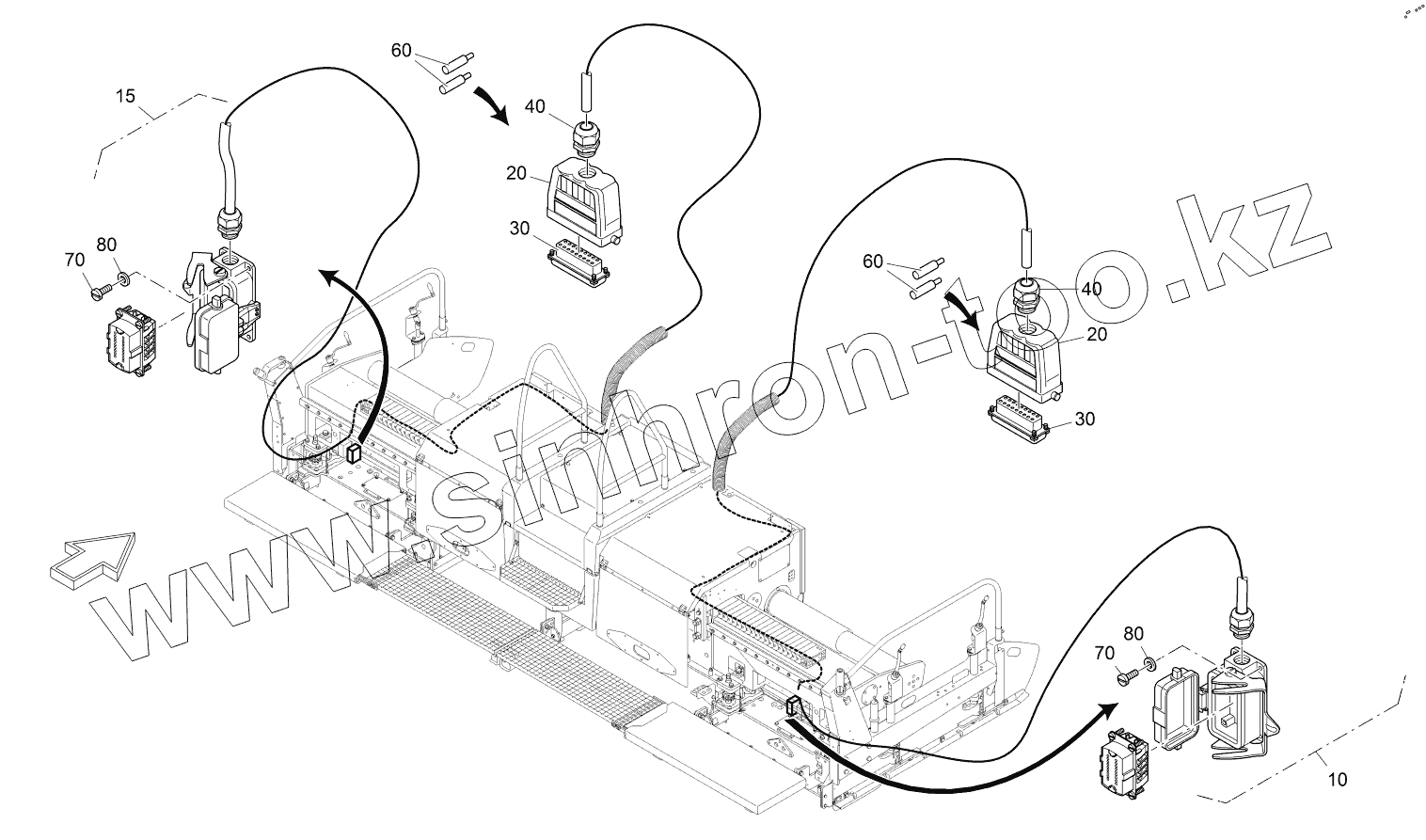

10
15
20
20
30
30
40
40
60
60
70
70
80
80
Позиция на иллюстрации
Заводской номер детали
Название детали
10
2264556
CABLE
15
2480135
CABLE
20
2032567
CONNECTOR SHELL
30
3515019289
PIN BASE
40
3515103020
SCREW CONNECTION
60
3515018917
LOCKING BOLT
70
9505250912
SCREW
80
9500050125
WASHER
