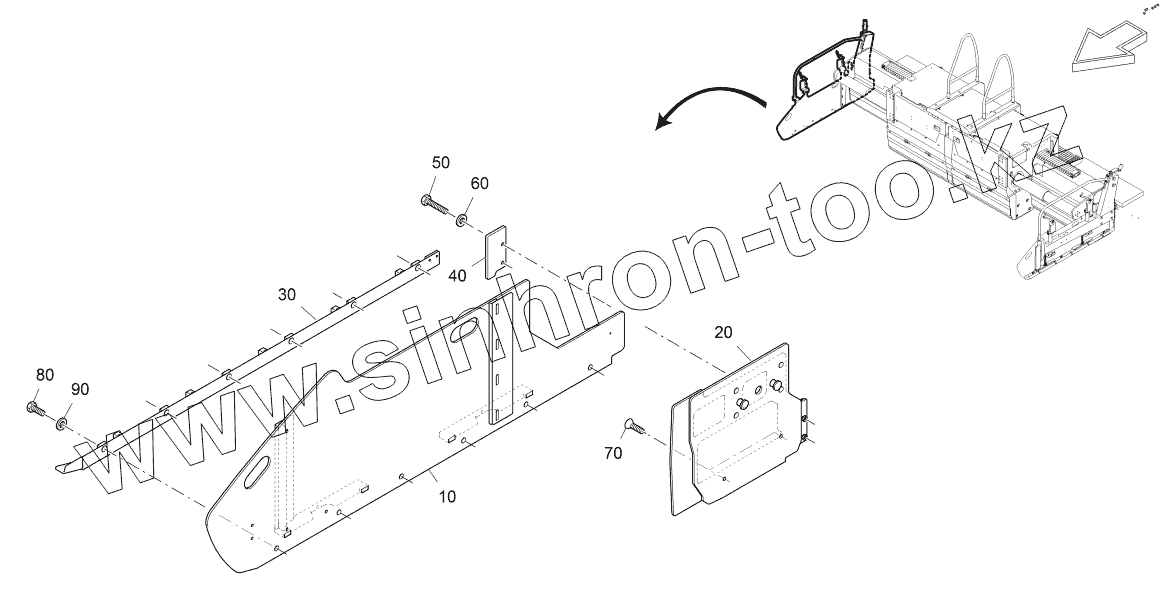

Каталог запасных частей к технике: VOGELE AB500-3 TV. END PLATE, RIGHT

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано AB 340 (2016) AB500-2 TV (2011) AB500-3 TV (2016) SUPER 1100-3 (2021) SUPER 1103-2 (2016) SUPER 1300-3 (2021) SUPER 1303-2 (2016) SUPER 1600-2 (2015) SUPER 1800-2 (2015) SUPER 1800-2SJ (2015)

Схема > Не выбрано OPERATING INSTRUCTIONS/WARNING OPERATING INSTRUCTIONS/WARNING USA TAMPER SHIELD, BASIC SCREED LE TAMPER SHIELD, BASIC SCREED RI TAMPER SHIELD, EXT. UNIT LEFT TAMPER SHIELD, EXT. UNIT RIGHT TAMPER: BASIC SCREED, LEFT TAMPER: BASIC SCREED, LEFT TAMPER: BASIC SCREED, RIGHT TAMPER: BASIC SCREED, RIGHT TAMPER: EXTENDING UNIT, LEFT TAMPER: EXTENDING UNIT, LEFT TAMPER: EXTENDING UNIT, RIGHT TAMPER: EXTENDING UNIT, RIGHT TROWEL: BASIC SCREED TROWEL: BASIC SCREED FRAME: EXTENDING UNIT, LEFT EXTENDING SCREED: LEFT SID FRAME: EXTENDING PART, RIGHT EXTENDING SCREED: RIGHT SIDE VIBRATORS: BASIC SCREED, LEFT VIBRATORS: BASIC SCREED, RIGHT VIBRATORS: EXTENDING UNIT SUSPENSION, LEFT SIDE, TV SUSPENSION, RIGHT SIDE, TV WIPER SHEET, LEFT SIDE WIPER SHEET, RIGHT SIDE HEIGHT REGULATOR, LEFT HEIGHT REGULATOR RH. CROWN ADJUSTMENT WITH DRIVE CROWN ADJUSTMENT CROWN ADJUSTMENT: HYDRAULIC VALVE BLOCK DUMMY PLUG COVER PANEL TV COVER TV COVER COVER TV GANGWAY ASCENT FOOTSTEP, TV FOOTSTEP, TV ASCENT END PLATE, LEFT END PLATE, LEFT END PLATE, LEFT CARRIER, LEFT SIDE GIRDER, LEFT SIDE HYD. END PLATE, RIGHT END PLATE, RIGHT END PLATE, RIGHT CARRIER, RIGHT SIDE GIRDER, RIGHT SIDE HYD. END PLATE, HYD. END PLATE, HYD. END PLATE, ELECTRICS CABLE WITH PLUG HYDR.:END PLATE (SCREED) END PLATE TV/TP1 END PLATE, HYD. VB0,75M END PLATE, HYD. VB1,25M BEVEL IRON BEVEL IRON BEVEL IRON DISPLAY:PAVE DATA (TAMPER) DISPLAY:PAVE DATA (VIBRATORS) DISPLAY:PAVE DATA (TEMP.) DISTRIBUTOR BLOCK VALVE BLOCK HYDRAULIC OIL FEED HYDRAULIC OIL FEED HYDRAULIC OIL FEED HYD.BASIC SCREED: TAMPER HYD.EXTENDING UNIT: TAMPER LE HYD.EXTENDING UNIT: TAMPER RI HYD.BASIC SCREED:VIBRATORS HYD.EXTENDING UNIT:VIBRATOR LE HYD.EXTENDING UNIT:VIBRATOR RE HYD.WIDTH CONTROL:SCREED LEFT HYD.WIDTH CONTROL:SCREED RIGHT HYDR. REVERSE MOTION POWER SUPPLY, 24 V MEASUREMENT: PAVE WIDTH FIXED CABLING (SCREED) VOLTAGE SUPPLY 400V DISTRIBUTOR: SCREED HEATING AB MONITORING HEATING ROD, TV MONITORING HEATING ROD HEATING: BEVEL IRON HEATING: BEVEL IRON HEATING: BEVEL IRON GREASING:BASIC SCREED, LEFT GREASING:BASIC SCREED, RIGHT GREASING: EXTENDING UNIT,LEFT GREASING: EXTENDING UNIT,RIGHT BRACKET: REMOTE CONTROL BRACKET: REMOTE CONTROL TAMPER SHIELD: VB 0,25M, LH TAMPER SHIELD: VB 0,25M, RH TAMPER SHIELD: VB 0,75M, LH TAMPER SHIELD: VB 0,75M, RH TAMPER SHIELD: VB 1,25M, CPL. TAMPER: VB 0,25M, LEFT SIDE TAMPER: VB 0,25M, LEFT SIDE TAMPER: VB 0,25M, RIGHT SIDE TAMPER: VB 0,25M, RIGHT SIDE TAMPER: VB 0,75M, LEFT SIDE TAMPER: VB 0,75M, LEFT SIDE TAMPER: VB 0,75M, RIGHT SIDE TAMPER: VB 0,75M, RIGHT SIDE TAMPER: VB 1,25M, LEFT SIDE TAMPER: VB 1,25M, LEFT SIDE TAMPER: VB 1,25M, RIGHT SIDE TAMPER: VB 1,25M, RIGHT SIDE FRAME: VB 0,25M, LEFT SIDE FRAME: VB 0,25M, RIGHT SIDE FRAME: VB 0,75M, LEFT SIDE FRAME: VB 0,75M, RIGHT SIDE FRAME: VB 1,25M, LEFT SIDE FRAME: VB 1,25M, RIGHT SIDE VIBRATORS VB 0,75M VIBRATORS VB 1,25M WIPER DEFLECTOR: VB 0,75M DEFLECTOR: VB 1,25M BRACING 1X, LEFT SIDE BRACING 1X, RIGHT SIDE BRACING 2X, LEFT SIDE BRACING 2X, RIGHT SIDE BRACING, LEFT SIDE BRACING, RIGHT SIDE COVER: VB 0,25M COVER: VB 0,75M, LEFT SIDE COVER: VB 0,75M, RIGHT SIDE COVER: VB 1,25M, LEFT SIDE COVER: VB 1,25M, RIGHT SIDE FOOTBOARD: VB 0,25M FOOTBOARD: VB 0,75M FOOTBOARD: VB 1,25M VOLTAGE SUPPLY CURRENT SUPPLY: SCREED HEATING CURRENT SUPPLY: SCREED HEATING MONITORING HEATING ROD, TV MONITORING HEATING ROD GREASING: TAMPER GREASING: TAMPER/VIBRATORS VSS_BASIC SCREED TV VSS_BOLT-ON EXTENSION 0,25M T VSS_BOLT-ON EXTENSION 0,75M TV VSS_BOLT-ON EXTENSION 1,25M TV SPARE PARTS LIST ACCESSORIES ACCESSORIES

10

20

20

30

40

40

50

60

70

80

90

Позиция на иллюстрации	Заводской номер детали		Название детали
10	2235848		END PLATE, RIGHT SIDE
20	2241949		PLATE, RIGHT SIDE
20	2381612		PLATE, RIGHT SIDE
30	2243475		SLIDING SHOE, RIGHT
40	2241511		METAL PLATE
40	2362302		METAL PLATE
50	9510320933		SCREW
60	9500100125		WASHER
70	9512257991		SCREW
80	9510160933		SCREW
90	9500106340		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
