Каталог запасных частей к технике: VOGELE AB500-3 TV. CURRENT SUPPLY: SCREED HEATING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
5
5
6
7
10
14
16
17
18
19
20
21
22
23
24
26
27
30
31
32

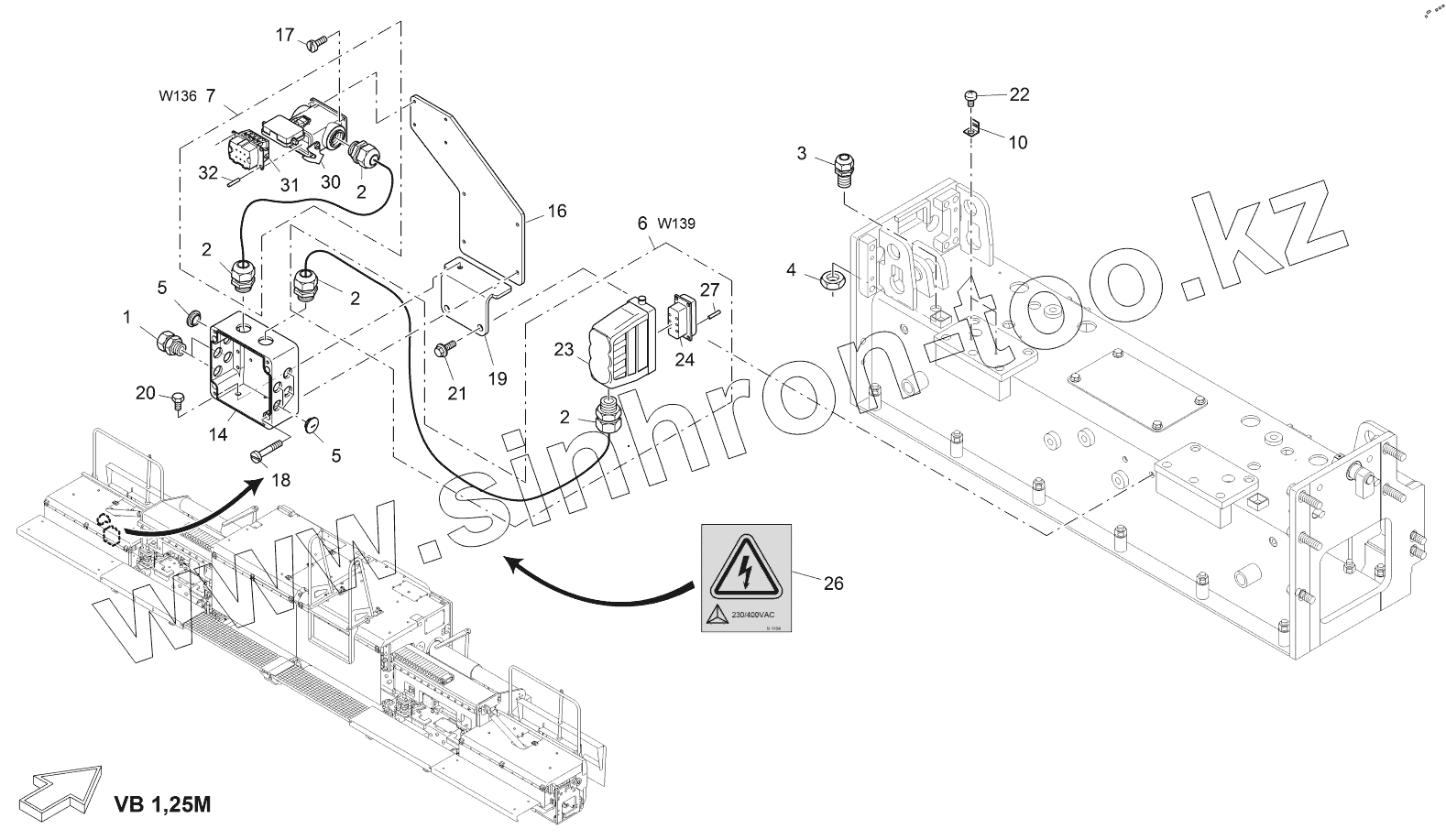

Позиция на иллюстрации Заводской номер детали Название детали
1 3515103020 SCREW CONNECTION
2 3515103025 SCREW
3 2040127 CABLE JOINT
4 3515104020 NUT
5 3515103220 BUNG
6 2041146 CABLE W139
7 2041145 CABLE W136
10 2032881 HOLDER
14 2431350 DISTRIBUTOR: SCREED HEATING AB
16 2042035 METAL PLATE
17 9505120912 SCREW
18 9506160084 SCREW
19 2039681 METAL PLATE
20 9508160912 SCREW
21 2000317 SCREW
22 9506107984 SCREW
23 2025145 CONNECTOR HOUSING
24 3515018317 PLUG INSERT (CCC)
26 9611040508 LABEL
27 3515018917 LOCKING BOLT
30 2034985 PLUG SOCKET
31 3515018117 POWER SOCKET INSERT
32 3515018917 LOCKING BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
