Каталог запасных частей к технике: VOGELE AB500-3 TV. COVER PANEL TV

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
20
30
40
50
50
60
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
260
270
270

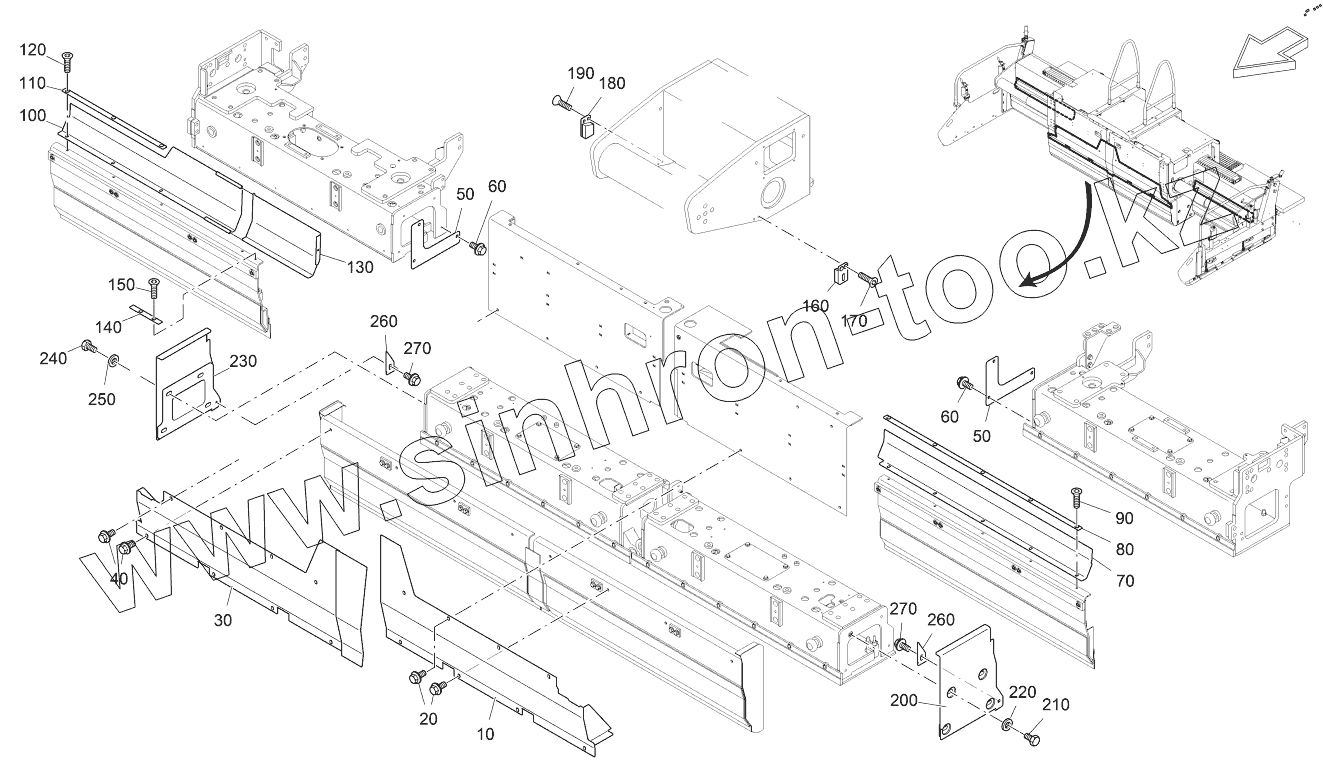

Позиция на иллюстрации Заводской номер детали Название детали
10 2243272 PLATE, LEFT SIDE
20 2000317 SCREW
30 2243267 PLATE, RIGHT SIDE
40 2000317 SCREW
50 2038346 METAL PLATE
60 2000317 SCREW
70 4602437132 PLATE, LEFT SIDE
80 4602426741 METAL PLATE
90 9508257991 SCREW
100 4602437143 PLATE, RIGHT SIDE
110 4602426742 METAL PLATE
120 9508257991 SCREW
130 4602437134 PLATE, RIGHT SIDE
140 4602426740 METAL PLATE
150 9508257991 SCREW
160 4602428220 PLATE, LEFT SIDE
170 9510257991 SCREW
180 4602428221 PLATE, RIGHT SIDE
190 9510257991 SCREW
200 2243316 PLATE, LEFT SIDE
210 9512200933 SCREW
220 9501139021 WASHER
230 2243319 PLATE, RIGHT SIDE
240 9512200933 SCREW
250 9501139021 WASHER
260 2001489 METAL PLATE
270 2000317 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
