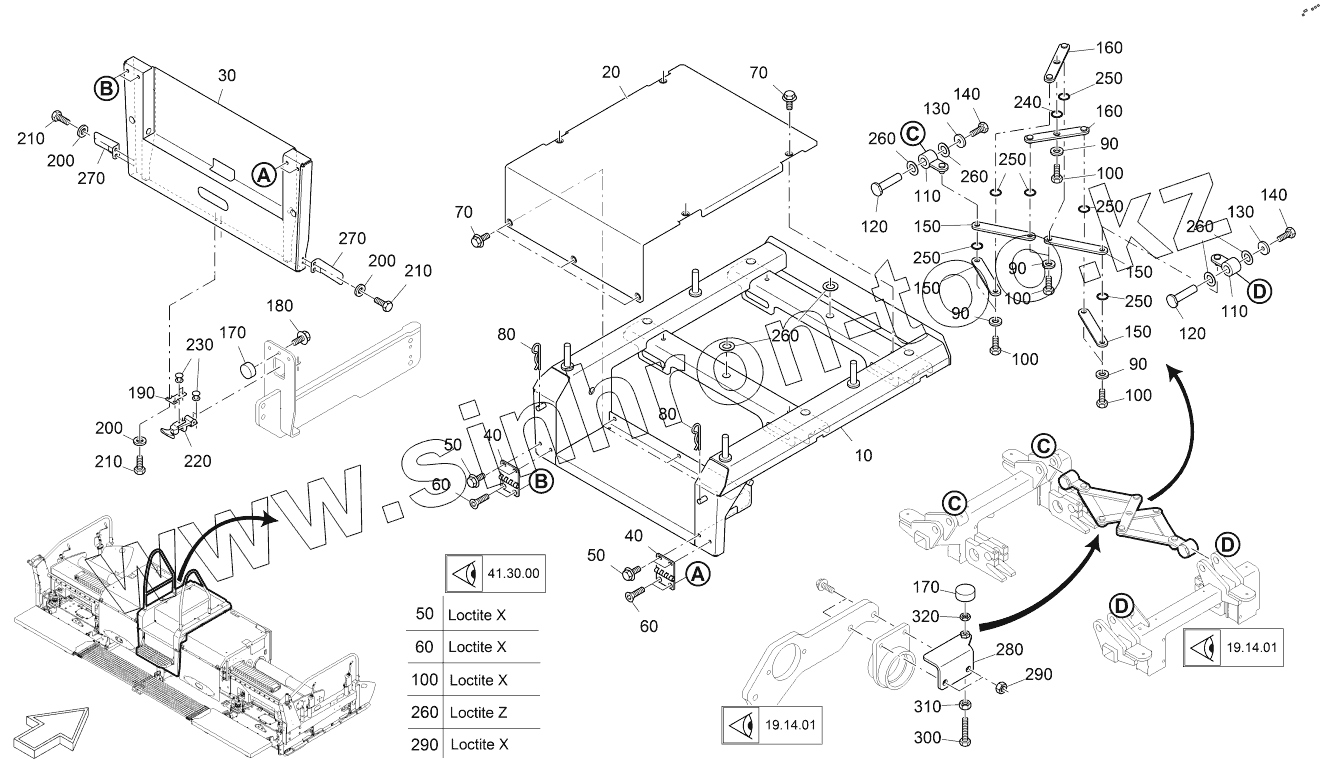

Каталог запасных частей к технике: VOGELE AB500-3 TV. COVER
10
20
30
40
40
50
50
50
60
60
60
70
70
80
80
90
90
90
90
100
100
100
100
100
110
110
120
120
130
130
140
140
150
150
150
150
160
160
170
170
180
190
200
200
200
210
210
210
220
230
240
250
250
250
250
250
260
260
260
260
260
270
270
280
290
290
300
310
320
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 2403365 | FOOTSTEP, TV | |
| 20 | 2400360 | CHECKERED PLATE | |
| 30 | 2403235 | FLAP | |
| 40 | 2403193 | HINGE | |
| 50 | 2000541 | SCREW | |
| 60 | 9508207991 | SCREW | |
| 70 | 2000317 | SCREW | |
| 80 | 9523111024 | SPRING PLUG | |
| 90 | 9500090440 | WASHER | |
| 100 | 9508160933 | SCREW | |
| 110 | 2236205 | SLEEVE | |
| 120 | 2234499 | BOLT | |
| 130 | 2150468 | WASHER | |
| 140 | 9512200933 | SCREW | |
| 150 | 2236430 | STEERING BRACKET | |
| 160 | 2236411 | STEERING BRACKET | |
| 170 | 2120681 | RUBBER BUFFER | |
| 180 | 2000310 | SCREW | |
| 190 | 2240852 | METAL PLATE | |
| 200 | 9500060125 | WASHER | |
| 210 | 9506100933 | SCREW | |
| 220 | 4324030282 | HOOD FASTENER | |
| 230 | 9604100083 | RIVET | |
| 240 | 9615910062 | O-RING SEAL | |
| 250 | 9613930062 | O-RING SEAL | |
| 260 | 2350655 | RUBBER | |
| 270 | 2335569 | METAL PLATE | |
| 280 | 2359554 | CONSOLE | |
| 290 | 9500120934 | NUT | |
| 300 | 9510360933 | SCREW | |
| 310 | 9500100934 | NUT | |
| 320 | 9500100439 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
