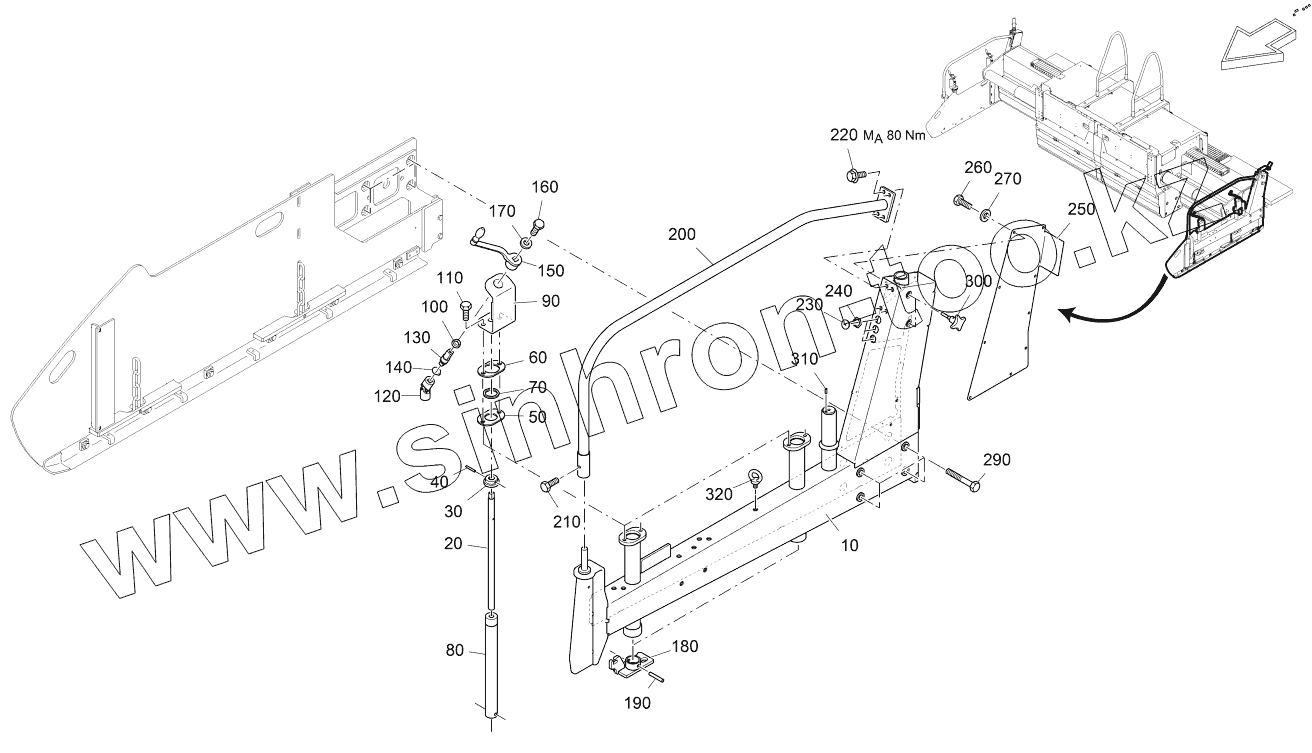

Каталог запасных частей к технике: VOGELE AB500-3 TV. CARRIER, LEFT SIDE
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
AB 340 (2016)
AB500-2 TV (2011)
AB500-3 TV (2016)
SUPER 1100-3 (2021)
SUPER 1103-2 (2016)
SUPER 1300-3 (2021)
SUPER 1303-2 (2016)
SUPER 1600-2 (2015)
SUPER 1800-2 (2015)
SUPER 1800-2SJ (2015)
Схема
>
Не выбрано
OPERATING INSTRUCTIONS/WARNING
OPERATING INSTRUCTIONS/WARNING USA
TAMPER SHIELD, BASIC SCREED LE
TAMPER SHIELD, BASIC SCREED RI
TAMPER SHIELD, EXT. UNIT LEFT
TAMPER SHIELD, EXT. UNIT RIGHT
TAMPER: BASIC SCREED, LEFT
TAMPER: BASIC SCREED, LEFT
TAMPER: BASIC SCREED, RIGHT
TAMPER: BASIC SCREED, RIGHT
TAMPER: EXTENDING UNIT, LEFT
TAMPER: EXTENDING UNIT, LEFT
TAMPER: EXTENDING UNIT, RIGHT
TAMPER: EXTENDING UNIT, RIGHT
TROWEL: BASIC SCREED
TROWEL: BASIC SCREED
FRAME: EXTENDING UNIT, LEFT
EXTENDING SCREED: LEFT SID
FRAME: EXTENDING PART, RIGHT
EXTENDING SCREED: RIGHT SIDE
VIBRATORS: BASIC SCREED, LEFT
VIBRATORS: BASIC SCREED, RIGHT
VIBRATORS: EXTENDING UNIT
SUSPENSION, LEFT SIDE, TV
SUSPENSION, RIGHT SIDE, TV
WIPER SHEET, LEFT SIDE
WIPER SHEET, RIGHT SIDE
HEIGHT REGULATOR, LEFT
HEIGHT REGULATOR RH.
CROWN ADJUSTMENT WITH DRIVE
CROWN ADJUSTMENT
CROWN ADJUSTMENT: HYDRAULIC
VALVE BLOCK
DUMMY PLUG
COVER PANEL TV
COVER TV
COVER
COVER TV
GANGWAY
ASCENT
FOOTSTEP, TV
FOOTSTEP, TV
ASCENT
END PLATE, LEFT
END PLATE, LEFT
END PLATE, LEFT
CARRIER, LEFT SIDE
GIRDER, LEFT SIDE HYD.
END PLATE, RIGHT
END PLATE, RIGHT
END PLATE, RIGHT
CARRIER, RIGHT SIDE
GIRDER, RIGHT SIDE HYD.
END PLATE, HYD.
END PLATE, HYD.
END PLATE, ELECTRICS
CABLE WITH PLUG
HYDR.:END PLATE (SCREED)
END PLATE TV/TP1
END PLATE, HYD. VB0,75M
END PLATE, HYD. VB1,25M
BEVEL IRON
BEVEL IRON
BEVEL IRON
DISPLAY:PAVE DATA (TAMPER)
DISPLAY:PAVE DATA (VIBRATORS)
DISPLAY:PAVE DATA (TEMP.)
DISTRIBUTOR BLOCK
VALVE BLOCK
HYDRAULIC OIL FEED
HYDRAULIC OIL FEED
HYDRAULIC OIL FEED
HYD.BASIC SCREED: TAMPER
HYD.EXTENDING UNIT: TAMPER LE
HYD.EXTENDING UNIT: TAMPER RI
HYD.BASIC SCREED:VIBRATORS
HYD.EXTENDING UNIT:VIBRATOR LE
HYD.EXTENDING UNIT:VIBRATOR RE
HYD.WIDTH CONTROL:SCREED LEFT
HYD.WIDTH CONTROL:SCREED RIGHT
HYDR. REVERSE MOTION
POWER SUPPLY, 24 V
MEASUREMENT: PAVE WIDTH
FIXED CABLING (SCREED)
VOLTAGE SUPPLY 400V
DISTRIBUTOR: SCREED HEATING AB
MONITORING HEATING ROD, TV
MONITORING HEATING ROD
HEATING: BEVEL IRON
HEATING: BEVEL IRON
HEATING: BEVEL IRON
GREASING:BASIC SCREED, LEFT
GREASING:BASIC SCREED, RIGHT
GREASING: EXTENDING UNIT,LEFT
GREASING: EXTENDING UNIT,RIGHT
BRACKET: REMOTE CONTROL
BRACKET: REMOTE CONTROL
TAMPER SHIELD: VB 0,25M, LH
TAMPER SHIELD: VB 0,25M, RH
TAMPER SHIELD: VB 0,75M, LH
TAMPER SHIELD: VB 0,75M, RH
TAMPER SHIELD: VB 1,25M, CPL.
TAMPER: VB 0,25M, LEFT SIDE
TAMPER: VB 0,25M, LEFT SIDE
TAMPER: VB 0,25M, RIGHT SIDE
TAMPER: VB 0,25M, RIGHT SIDE
TAMPER: VB 0,75M, LEFT SIDE
TAMPER: VB 0,75M, LEFT SIDE
TAMPER: VB 0,75M, RIGHT SIDE
TAMPER: VB 0,75M, RIGHT SIDE
TAMPER: VB 1,25M, LEFT SIDE
TAMPER: VB 1,25M, LEFT SIDE
TAMPER: VB 1,25M, RIGHT SIDE
TAMPER: VB 1,25M, RIGHT SIDE
FRAME: VB 0,25M, LEFT SIDE
FRAME: VB 0,25M, RIGHT SIDE
FRAME: VB 0,75M, LEFT SIDE
FRAME: VB 0,75M, RIGHT SIDE
FRAME: VB 1,25M, LEFT SIDE
FRAME: VB 1,25M, RIGHT SIDE
VIBRATORS VB 0,75M
VIBRATORS VB 1,25M
WIPER
DEFLECTOR: VB 0,75M
DEFLECTOR: VB 1,25M
BRACING 1X, LEFT SIDE
BRACING 1X, RIGHT SIDE
BRACING 2X, LEFT SIDE
BRACING 2X, RIGHT SIDE
BRACING, LEFT SIDE
BRACING, RIGHT SIDE
COVER: VB 0,25M
COVER: VB 0,75M, LEFT SIDE
COVER: VB 0,75M, RIGHT SIDE
COVER: VB 1,25M, LEFT SIDE
COVER: VB 1,25M, RIGHT SIDE
FOOTBOARD: VB 0,25M
FOOTBOARD: VB 0,75M
FOOTBOARD: VB 1,25M
VOLTAGE SUPPLY
CURRENT SUPPLY: SCREED HEATING
CURRENT SUPPLY: SCREED HEATING
MONITORING HEATING ROD, TV
MONITORING HEATING ROD
GREASING: TAMPER
GREASING: TAMPER/VIBRATORS
VSS_BASIC SCREED TV
VSS_BOLT-ON EXTENSION 0,25M T
VSS_BOLT-ON EXTENSION 0,75M TV
VSS_BOLT-ON EXTENSION 1,25M TV
SPARE PARTS LIST
ACCESSORIES
ACCESSORIES
10
20
30
40
50
60
70
80
90
100
110
120
130
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
290
300
310
320
Позиция на иллюстрации
Заводской номер детали
Название детали
10
2315156
CARRIER, LEFT SIDE
20
2333175
SPINDLE
30
4602202348
BUSHING
40
9506321481
TENSIONER PIN
50
2306819
METAL PLATE
60
2315482
METAL PLATE
70
9540025419
FELT RING
80
4606123418
GUIDANCE
90
2333356
METAL PLATE
100
2322025
SLEEVE
110
9512310933
SCREW
120
2175079
CROSS-JOINT
130
2175078
ADAPTER
130
2356807
ADAPTER
140
9500250471
SEEGER CIRCLIP RING
150
9516050468
CRANK
160
9508160933
SCREW
170
9511089021
WASHER
180
2292249
BRACKET, LEFT SIDE
190
9510361481
TENSIONER PIN
200
2236409
HANDRAIL
210
9510200933
SCREW
220
2171956
SCREW
230
3515103225
BUNG
240
3515104025
NUT
250
2291627
LID LEFT
260
9506120933
SCREW
270
9500060125
WASHER
290
9516550931
SCREW
300
2308283
STAR HANDLE
310
2157363
STRAIGHT PIN
320
9500100580
SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
