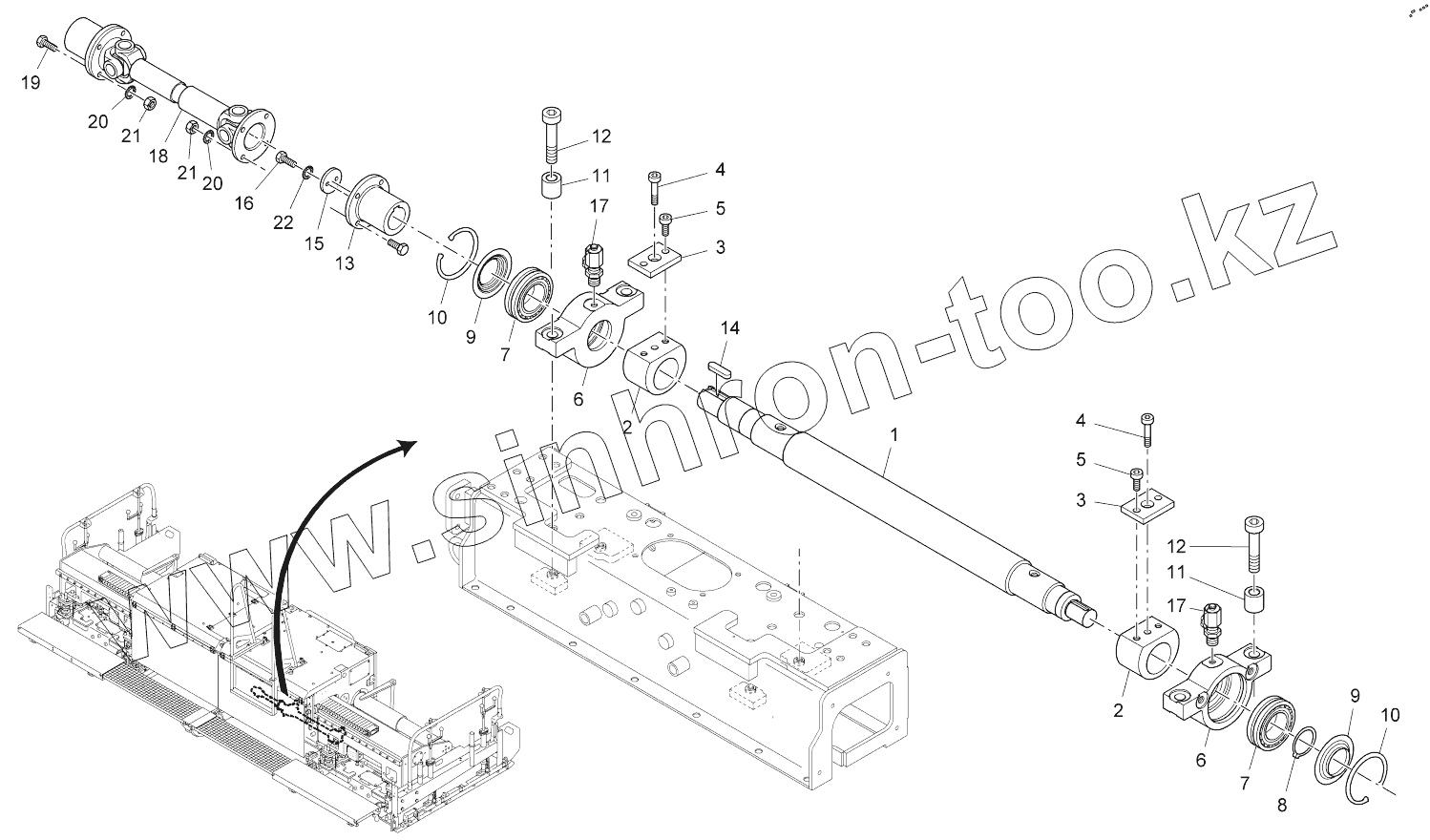

Каталог запасных частей к технике: VOGELE AB500-2 TV. VIBRATORS: BASIC SCREED, RIGHT
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4622012493 | SHAFT | |
| 2 | 4605040028 | EXZENTRIC BOLT | |
| 3 | 4606504153 | FLAT STEEL | |
| 4 | 9510300912 | SCREW | |
| 5 | 9510250912 | SCREW | |
| 6 | 2034939 | BEARING HOUSING | |
| 7 | 9540100635 | SELF-ALIGNING ROLLER BEARING | |
| 8 | 9500450471 | SEEGER RING | |
| 9 | 4604132154 | COVER | |
| 10 | 9500850472 | SEEGER CIRCLIP RING | |
| 11 | 4618042450 | WASHER | |
| 12 | 9516400912 | SCREW | |
| 13 | 4606172401 | FLANGE | |
| 14 | 9512456885 | FEATHER KEY | |
| 15 | 4618042772 | WASHER | |
| 16 | 9506200933 | SCREW | |
| 17 | 9603010057 | SCREW CONNECTION | |
| 18 | 4607180015 | CARDAN SHAFT | |
| 19 | 9508250933 | SCREW | |
| 20 | 9510846798 | SERRATED LOCK WASHER | |
| 21 | 9500080934 | NUT | |
| 22 | 9510646798 | FAN DISC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
