Каталог запасных частей к технике: VOGELE AB500-2 TV. VIBRATION
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
AB 340 (2016)
AB500-2 TV (2011)
AB500-3 TV (2016)
SUPER 1100-3 (2021)
SUPER 1103-2 (2016)
SUPER 1300-3 (2021)
SUPER 1303-2 (2016)
SUPER 1600-2 (2015)
SUPER 1800-2 (2015)
SUPER 1800-2SJ (2015)
Схема
>
Не выбрано
SIGNS AND WARNINGS
SIGNS AND WARNINGS USA
TAMPER SHIELD: BASIC SCREED
TAMPER SHIELD: BASIC SCREED
TAMPER SHIELD: EXTENDING UNIT
TAMPER SHIELD: EXTENDING UNIT
TAMPER: BASIC SCREED, LEFT
TAMPER: BASIC SCREED, RIGHT
TAMPER: EXTENDING UNIT, LEFT
TAMPER: EXTENDING UNIT, RIGHT
FRAME: BASIC SCREED
FRAME: EXTENDING UNIT, LEFT
FRAME: EXTENDING UNIT, RIGHT
VIBRATORS: BASIC SCREED, LEFT
VIBRATORS: BASIC SCREED, RIGHT
VIBRATORS: EXTENDING UNIT
SUSPENSION, LEFT SIDE, TV
SUSPENSION, RIGHT SIDE, TV
DEFLECTOR, LEFT SIDE
DEFLECTOR, RIGHT SIDE
HEIGHT ADJUSTMENT, LEFT SIDE
HEIGHT ADJUSTMENT, RIGHT SIDE
CROWN ADJUSTMENT, MECHANICAL
HYDRAULIC CROWN ADJUSTMENT
HYDRAULIC CROWN ADJUSTMENT
VOLTAGE SUPPLY
COVER PANEL
COVER
COVER SPRAYJET
FOOTBOARD
FOOTSTEP
END PLATE, LEFT SIDE
SUPPORT, LEFT SIDE
SUPPORT, LEFT SIDE HYD.
END PLATE, RIGHT SIDE
SUPPORT, RIGHT SIDE
SUPPORT, RIGHT SIDE HYD.
END PLATE, ELECTRICS
END PLATE, HYD.
BASIC SCREED, HYD.
EXTENSION:END PLATE,LEFT SIDE
END PLATE, LEFT
EXTENSION:END PLATE,RIGHT SIDE
END PLATE, RIGHT
SPINDLE
END PLATE
END PLATE, HYD. VB0,75M
END PLATE, HYD. VB1,25M
CUT-OFF SHOE
BEVEL IRON TV
BEVEL IRON TV
BEVEL IRON TV
BEVEL IRON TV
BEVEL IRON TV
DISPLAY:PAVE DATA (TAMPER)
DISPLAY:PAVE DATA (VIBRATORS)
DISPLAY:PAVE DATA (TEMP.)
DISTRIBUTOR BLOCK
SPEED CONTROL
CONTROL BLOCK
HYDRAULIC DRIVE: TAMPER
HYDRAULIC DRIVE: VIBRATORS
HYDRAULIC RAM 1, RIGHT SIDE, T
HYDRAULIC RAM 2, LEFT SIDE, TV
LEAKAGE OIL: TAMPER TV
LEAKAGE OIL: VIBRATORS
RETURN PIPE TV
POWER SUPPLY, 24 V
VOLTAGE SUPPLY
FIXED CABLING (SCREED)
FIXED CABLING (SCREED)
VOLTAGE SUPPLY 400V
DISTRIBUTOR: SCREED HEATING
HEATING ROD, STANDARD TV
MONITORING HEATING ROD, TV
HEATING: BEVEL IRON
HEATING: BEVEL IRON
HEATING: BEVEL IRON
GREASING:BASIC SCREED, LEFT
GREASING:BASIC SCREED, RIGHT
GREASING: EXTENDING UNIT,LEFT
GREASING: EXTENDING UNIT,RIGHT
TAMPER SHIELD, LEFT SIDE
TAMPER SHIELD, RIGHT SIDE
TAMPER SHIELD, LEFT SIDE
TAMPER SHIELD, RIGHT SIDE
TAMPER SHIELD COMPL.
TAMPER, LEFT SIDE
TAMPER, RIGHT SIDE
TAMPER, LEFT SIDE
TAMPER, RIGHT SIDE
TAMPER, LEFT SIDE
TAMPER, RIGHT SIDE
FRAME, LEFT SIDE
FRAME, RIGHT SIDE
FRAME, LEFT SIDE
FRAME, RIGHT SIDE
FRAME, LEFT SIDE
FRAME, RIGHT SIDE
VIBRATION
VIBRATION
DEFLECTOR
DEFLECTOR TV
DEFLECTOR TV
BRACING 1X, LEFT SIDE
BRACING 1X, RIGHT SIDE
BRACING 2X, LEFT SIDE
BRACING 2X, RIGHT SIDE
BRACING, LEFT SIDE
BRACING, RIGHT SIDE
COVER, LEFT SIDE
COVER, RIGHT SIDE
COVER, LEFT SIDE
COVER, RIGHT SIDE
COVER, LEFT SIDE
COVER, RIGHT SIDE
FOOTBOARD
FOOTBOARD
FOOTBOARD
VOLTAGE SUPPLY
VOLTAGE SUPPLY
VOLTAGE SUPPLY
HEATING ROD, STANDARD T
HEATING ROD, STANDARD TV
HEATING ROD, STANDARD TV
MONITORING HEATING ROD, TV
GREASING: TAMPER
GREASING: TAMPER/VIBRATORS
VSS_BASIC SCREED TV
VSS_BOLT-ON EXTENSION 0,25M T
VSS_BOLT-ON EXTENSION 0,75M TV
VSS_BOLT-ON EXTENSION 1,25M TV
ACCESSORIES
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
12
14
15
16
17
18
19
20
20
21
21
22
22

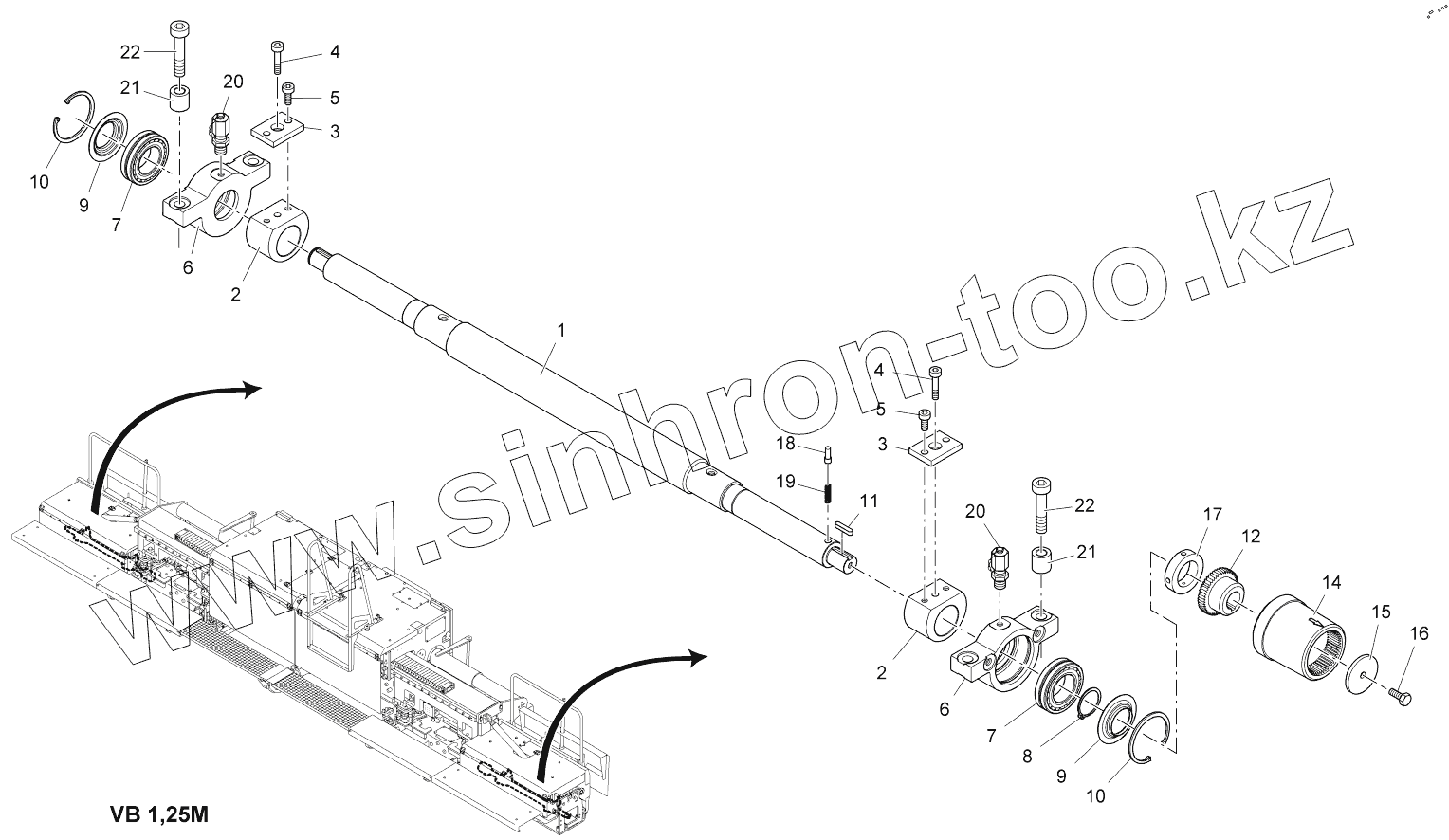

Позиция на иллюстрации
Заводской номер детали
Название детали
1
2043195
SHAFT
2
4605040028
EXZENTRIC BOLT
3
4606504153
FLAT STEEL
4
9510300912
SCREW
5
9510250912
SCREW
6
2034939
BEARING HOUSING
7
9540100635
SELF-ALIGNING ROLLER BEARING
8
9500450471
SEEGER RING
9
4604132154
COVER
10
9500850472
SEEGER CIRCLIP RING
11
9508366885
FEATHER KEY
12
4610222032
COUPLING HUB
14
4610222031
COUPLING SLEEVE
15
4618042116
WASHER
16
9510200933
SCREW
17
4618322005
SET COLLAR
18
4623152004
TENON
19
4606042014
COMPRESSION SPRING
20
9603010057
SCREW CONNECTION
21
4618042450
WASHER
22
9516400912
SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
