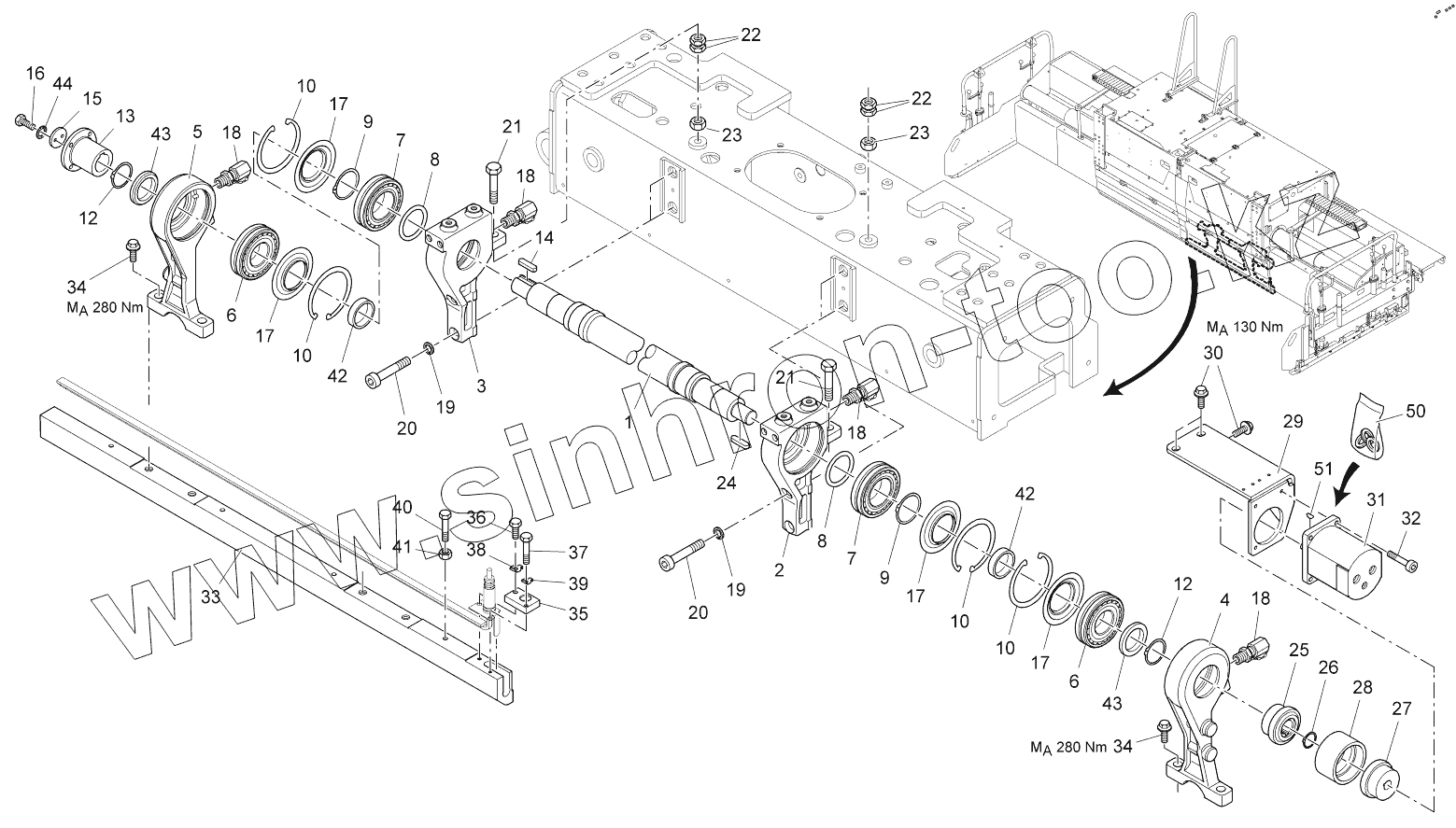

Каталог запасных частей к технике: VOGELE AB500-2 TV. TAMPER: BASIC SCREED, LEFT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
10
10
12
12
13
14
15
16
17
17
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
42
43
43
44
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 2043559 ECCENTRIC SHAFT
2 4611052066 BEARING, LEFT SIDE
3 4611052067 BEARING, RIGHT SIDE
4 4615042026 CONNECTING ROD
5 4615042027 CONNECTING ROD
6 9507100635 SELF-ALIGNING ROLLER BEAR
7 9540120635 SELF-ALIGNING ROLLER BEAR
8 9560500988 SUPPORTING WASHER
9 9500600471 SEEGER RING
10 9501120472 SEEGER CIRCLIP RING
12 9500500471 SEEGER RING
13 4606172401 FLANGE
14 9512456885 FEATHER KEY
15 4618042772 WASHER
16 9506200933 SCREW
17 4604132143 COVER
18 9603010057 SCREW CONNECTION
19 9500167980 SPRING RING
20 9516426912 SCREW
21 9516420933 SCREW
22 9500160439 NUT
23 9500160934 NUT
24 9508366885 FEATHER KEY
25 4610222109 COUPLING HUB
26 9500300471 SEEGER RING
27 4610222110 COUPLING HUB
28 4610222108 COUPLING SLEEVE
29 2007341 BRACKET, LEFT SIDE
30 2007173 SCREW
31 9629681000 HYDRAULIC MOTOR
32 9508250912 SCREW
33 2003833 TAMPER BAR, LEFT SIDE
34 9616340045 SCREW
35 4608512649 SUPPORT, LEFT SIDE
36 9508250933 SCREW
37 9506250933 SCREW
38 9500080093 LOCKING SHEET
39 9500060093 LOCKING PLATE
40 9508350933 SCREW
41 9500080934 NUT
42 4604172043 RING
43 4604172044 RING
44 9510646798 FAN DISC
50 9629661001 SET OF SEALS
51 9504066888 DISK SPRING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
