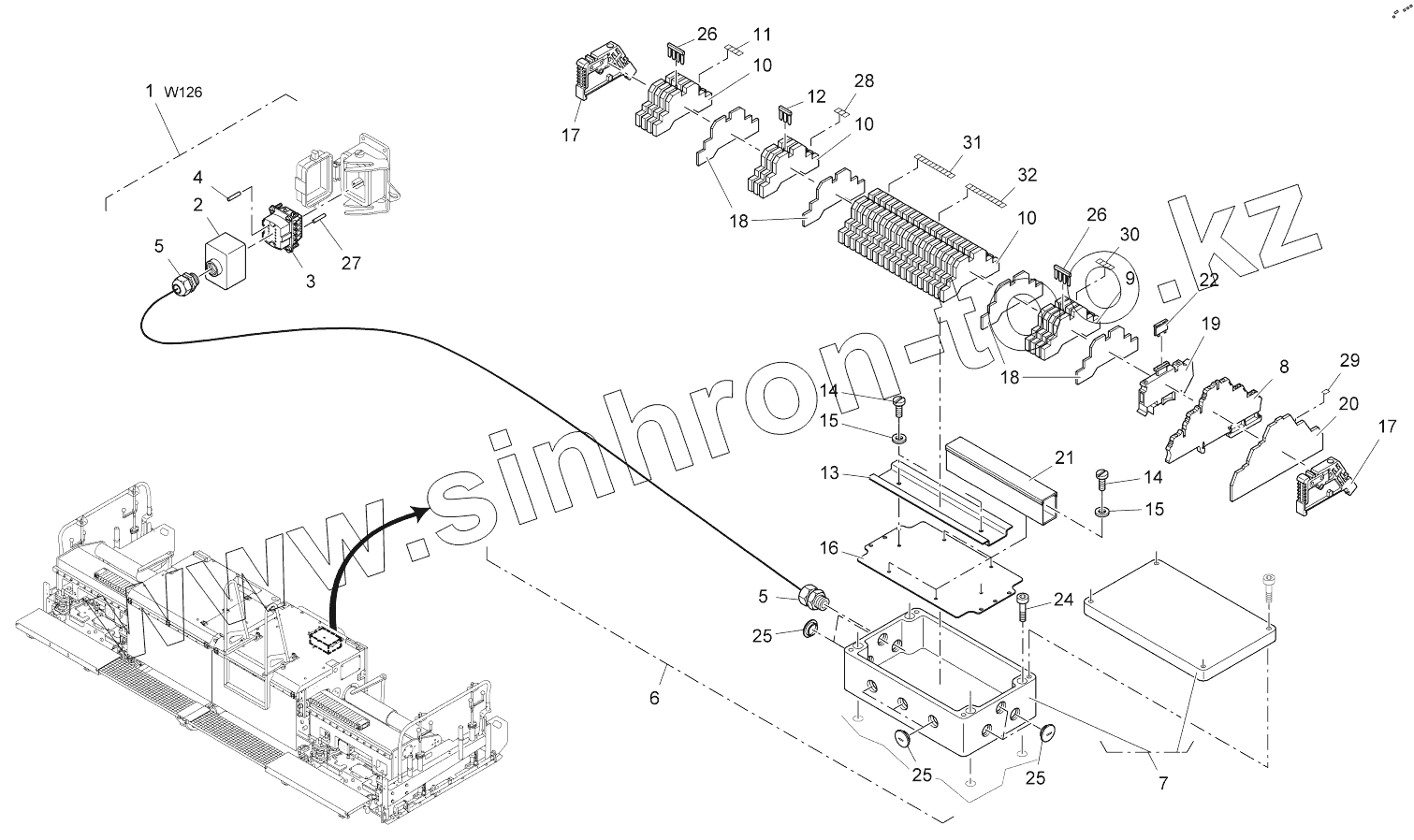

Каталог запасных частей к технике: VOGELE AB500-2 TV. POWER SUPPLY, 24 V
1
2
3
4
4
5
5
6
7
8
9
10
10
10
11
12
13
14
14
15
15
16
17
17
18
18
19
20
21
22
24
25
25
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2025316 | CABLE | |
| 2 | 3515050060 | PLUG SOCKET | |
| 3 | 3515019289 | PIN BASE | |
| 4 | 3515019283 | CRIMP CONTACT | |
| 4 | 3515019283 | CRIMP CONTACT | |
| 5 | 3515103020 | SCREW CONNECTION | |
| 6 | 4603012226 | CASING | |
| 7 | 4607110089 | CASING | |
| 8 | 3515116000 | RELAY: CONNECTOR | |
| 9 | 3515116002 | DIODE HOLDER | |
| 10 | 3515116004 | TERMINAL | |
| 11 | 3515116081 | STICKER | |
| 12 | 3515116025 | CROSS CONNECTION | |
| 13 | 2007675 | RAIL | |
| 14 | 9505060084 | SCREW | |
| 15 | 9500537349 | DISC | |
| 16 | 4602427376 | METAL PLATE | |
| 17 | 3515115207 | ANGLE | |
| 18 | 3515116011 | END PLATE | |
| 19 | 3515033850 | MICRO-FUSE TERMINAL | |
| 20 | 3515116012 | PLATE | |
| 21 | 2039938 | SPECIAL OPTION | |
| 22 | 2024043 | FUSE 32V | |
| 24 | 9506250912 | SCREW | |
| 25 | 3515103220 | BUNG | |
| 26 | 3515116026 | CROSS CONNECTION | |
| 27 | 3515018917 | LOCKING BOLT | |
| 28 | 3515116082 | STICKER | |
| 29 | 3515116083 | STICKER | |
| 30 | 3515116084 | STICKER | |
| 31 | 3515116085 | STICKER | |
| 32 | 3515116086 | STICKER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
