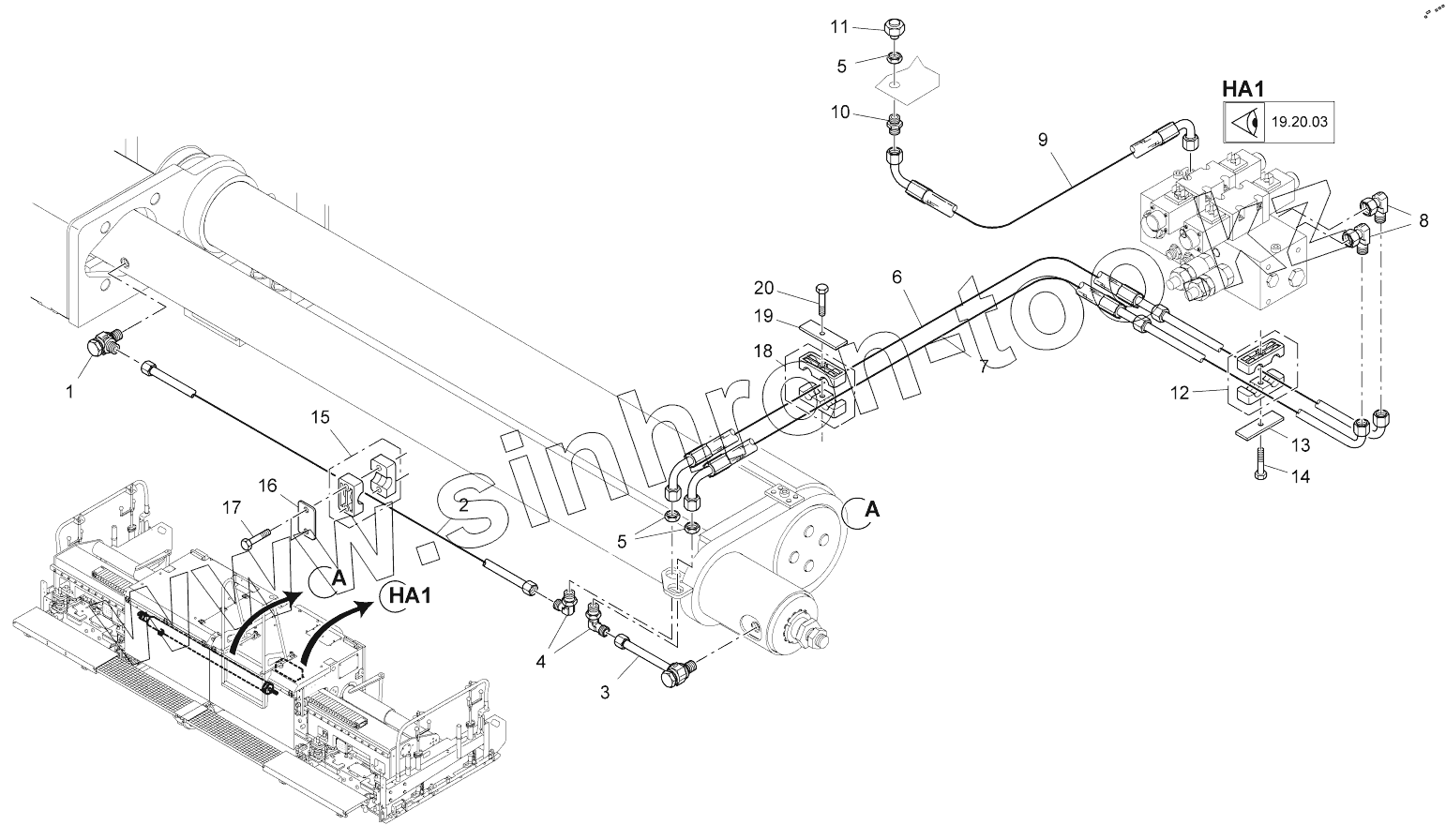

Каталог запасных частей к технике: VOGELE AB500-2 TV. HYDRAULIC RAM 2, LEFT SIDE, TV

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9678120058		SCREW CONNECTION
2	2036543		PIPE
3	2032510		FITTINGS
4	9651100058		SCREWED JOINT
5	9630180010		NUT
6	2036591		PIPEWORK/HOSES: SCREED I
7	2036589		PIPEWORK/HOSES: SCREED O
8	9627120057		SCREW CONNECTION
9	2040944		FLEXIBLE TUBING
10	9521203910		SCREW CONNECTION
11	9638040057		FILLER CAP
12	9660120185		PAIR OF CLAMPING HALVES
13	9685010185		COVER PLATE
14	9506320933		SCREW
15	9650120185		CLAMPING HALF PAIR
16	9680010185		TOP COVER
17	9506300933		SCREW
18	9660180185		PAIR OF CLAMPING HALVES
19	9685020185		TOP COVER
20	9508310933		SCREW
