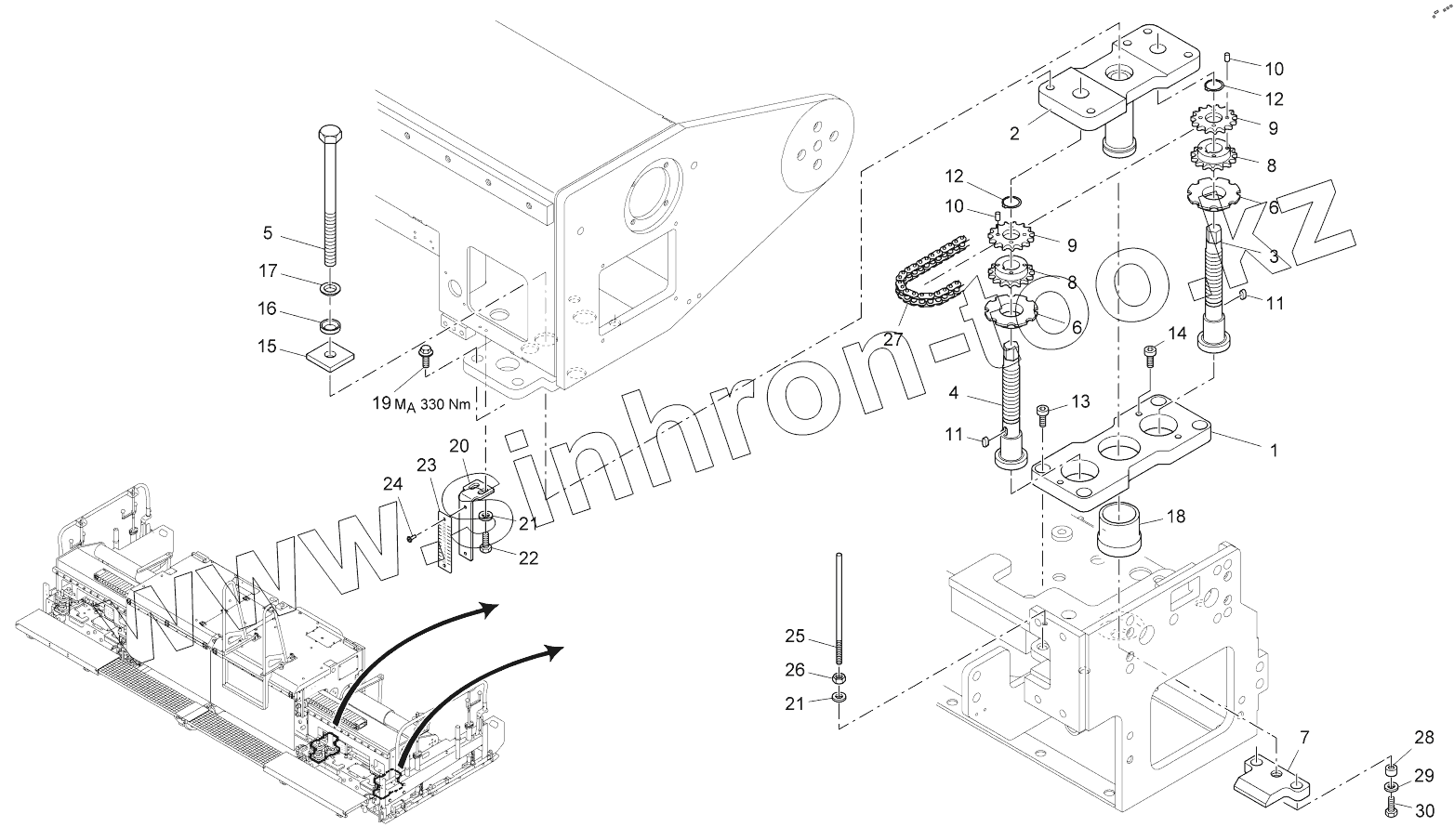

Каталог запасных частей к технике: VOGELE AB500-2 TV. HEIGHT ADJUSTMENT, RIGHT SIDE
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4602426361 | METAL PLATE | |
| 2 | 2039822 | MOUNTING DEVICE | |
| 3 | 4602042129 | BOLT | |
| 4 | 4602042130 | BOLT | |
| 5 | 9520670931 | SCREW | |
| 6 | 4604132621 | BEARING CAP | |
| 7 | 2038355 | METAL PLATE | |
| 7 | 2085778 | METAL PLATE | |
| 8 | 4610062249 | CHAIN WHEEL | |
| 9 | 4610062250 | CHAIN WHEEL | |
| 10 | 9508120915 | THREADED PIN | |
| 11 | 9508186885 | FEATHER KEY | |
| 12 | 9500300471 | SEEGER RING | |
| 13 | 2000402 | SCREW | |
| 14 | 9508160912 | SCREW | |
| 15 | 4615105967 | FLAT STEEL | |
| 16 | 9540236319 | CONICAL SOCKET | |
| 17 | 9530216319 | SPHERICAL WASHER | |
| 18 | 4602202378 | BUSHING | |
| 19 | 2000316 | SCREW | |
| 20 | 2038354 | METAL PLATE | |
| 21 | 9500060125 | WASHER | |
| 22 | 9506120933 | SCREW | |
| 23 | 2037745 | SCALE | |
| 24 | 9603100083 | RIVET | |
| 25 | 2038356 | THREADED BOLT | |
| 26 | 9500060934 | NUT | |
| 27 | 3301040039 | ROLLER CHAIN | |
| 28 | 2085780 | BUSHING | |
| 29 | 9500090440 | WASHER | |
| 30 | 9508310933 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
