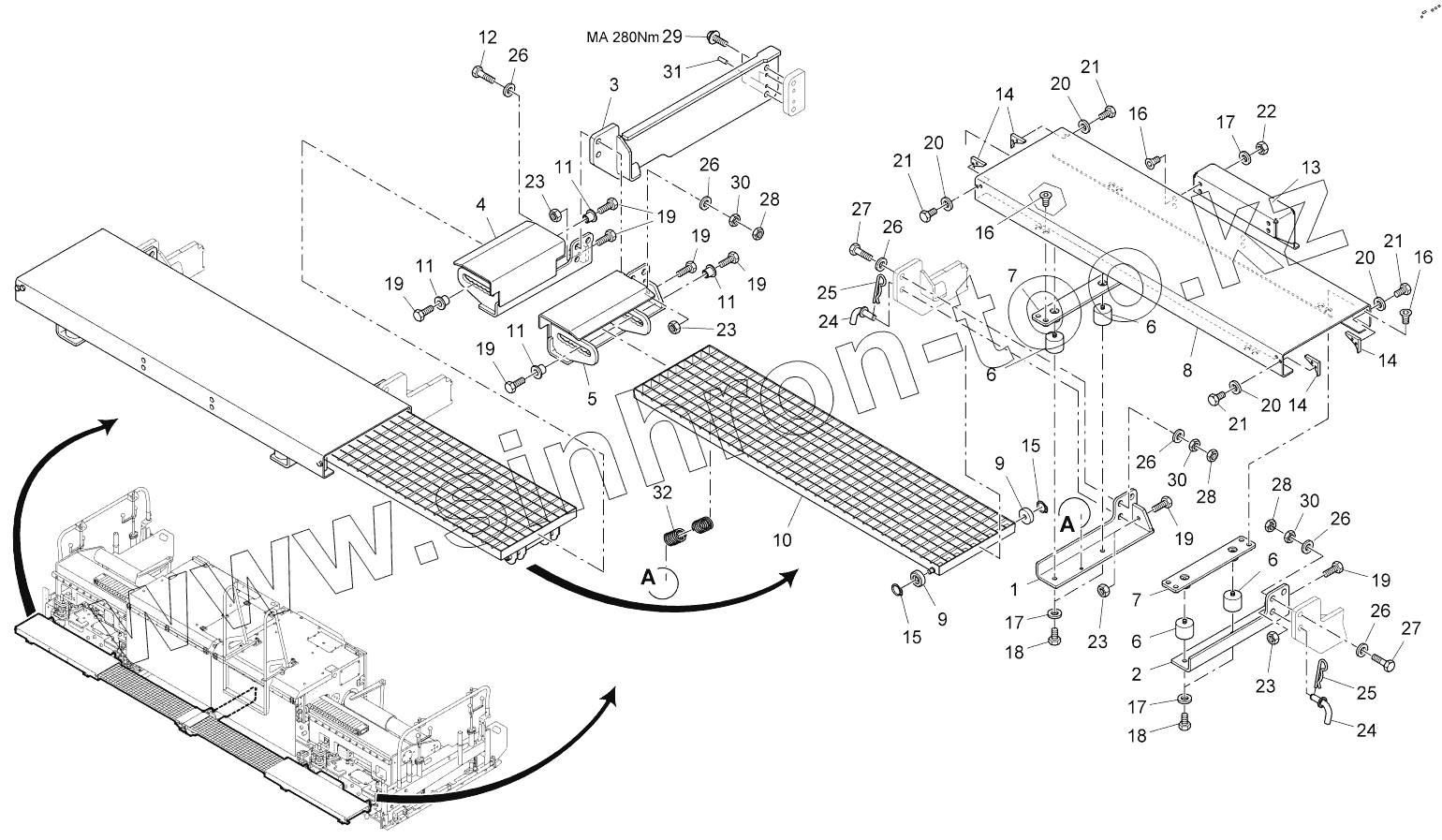

Каталог запасных частей к технике: VOGELE AB500-2 TV. FOOTBOARD
1
2
3
4
5
6
6
6
6
7
7
8
9
9
10
11
11
11
11
12
13
14
14
14
15
15
16
16
16
17
17
17
18
18
19
19
19
19
19
19
19
20
20
20
20
21
21
21
21
22
23
23
23
23
24
24
25
25
26
26
26
26
26
26
27
27
28
28
28
29
30
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2037975 | BRACKET, LEFT SIDE | |
| 2 | 2037978 | BRACKET, RIGHT SIDE | |
| 3 | 2037979 | BRACKET | |
| 4 | 2057110 | BRACKET, LEFT SIDE | |
| 5 | 2057099 | BRACKET, RIGHT SIDE | |
| 6 | 2043093 | RUBBER BUFFER | |
| 7 | 2037980 | METAL PLATE | |
| 8 | 2038158 | CHECKERED PLATE | |
| 9 | 2038238 | ROLLER | |
| 10 | 2037746 | GRATING | |
| 11 | 2050517 | BUSHING | |
| 12 | 9516360933 | SCREW | |
| 13 | 2038157 | CHECKERED PLATE | |
| 14 | 2038156 | METAL PLATE | |
| 15 | 9500120471 | SEEGER CIRCLIP RING | |
| 16 | 9510207991 | SCREW | |
| 17 | 9500100125 | WASHER | |
| 18 | 9510200933 | SCREW | |
| 19 | 9512310933 | SCREW | |
| 20 | 9500080125 | WASHER | |
| 21 | 9508160933 | SCREW | |
| 22 | 9500100934 | NUT | |
| 23 | 9500120934 | NUT | |
| 24 | 4602022607 | BOLT | |
| 25 | 9523111024 | SPRING PLUG | |
| 26 | 9520312093 | CUP SPRING | |
| 27 | 9516350933 | SCREW | |
| 28 | 9500160439 | NUT | |
| 29 | 9616320045 | SCREW | |
| 30 | 9500160934 | NUT | |
| 31 | 9510291481 | TENSIONER PIN | |
| 32 | 4906030014 | TENSION SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
