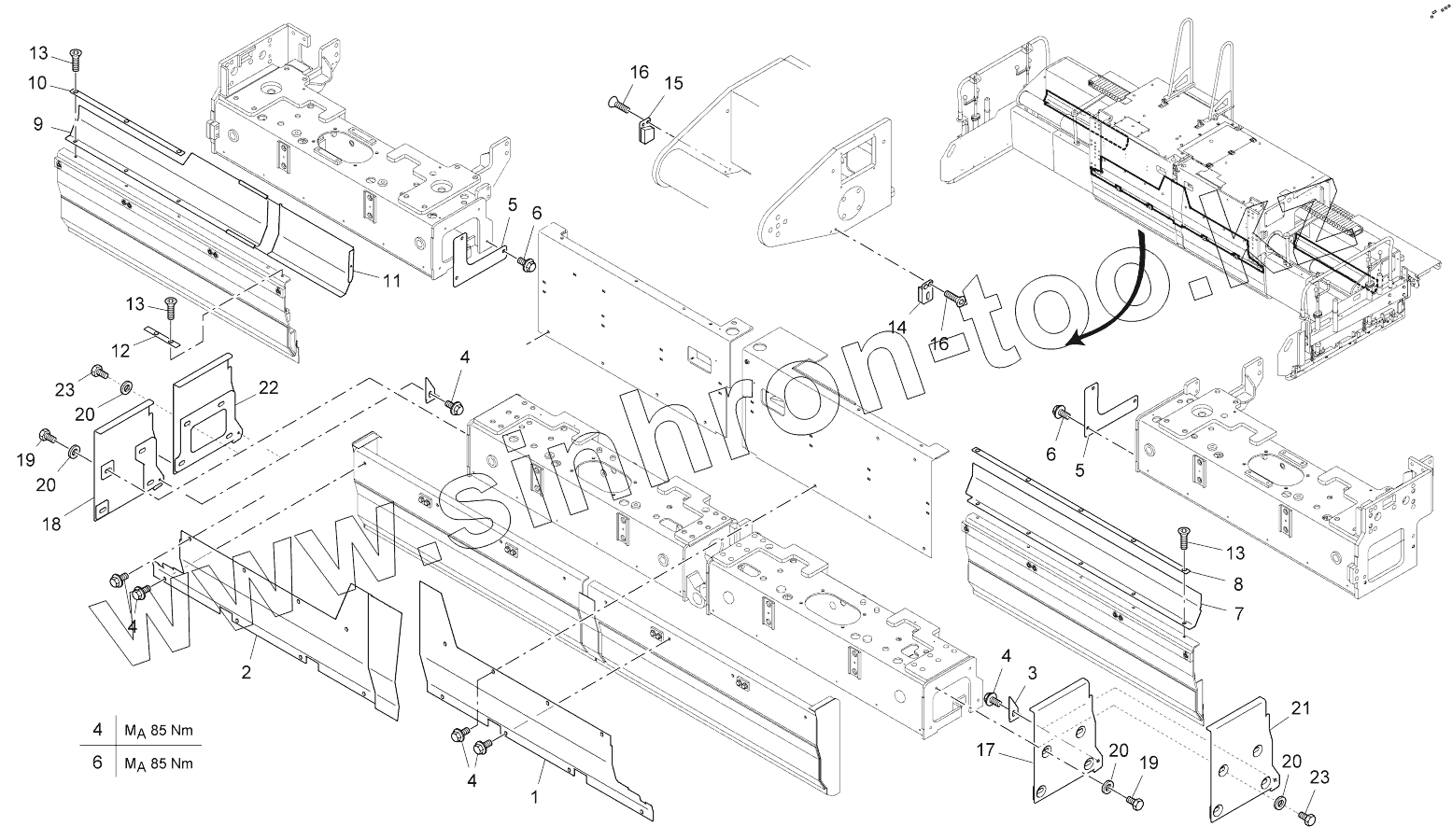

Каталог запасных частей к технике: VOGELE AB500-2 TV. COVER PANEL
1
2
3
4
4
4
4
4
5
5
6
6
6
7
8
9
10
11
12
13
13
13
14
15
16
16
17
18
19
19
20
20
20
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2037159 | PLATE, LEFT SIDE | |
| 2 | 2037161 | PLATE, RIGHT SIDE | |
| 3 | 2001489 | METAL PLATE | |
| 4 | 2000317 | SCREW | |
| 5 | 2038346 | METAL PLATE | |
| 6 | 2000310 | SCREW | |
| 7 | 4602437132 | PLATE, LEFT SIDE | |
| 8 | 4602426741 | METAL PLATE | |
| 9 | 4602437143 | PLATE, RIGHT SIDE | |
| 10 | 4602426742 | METAL PLATE | |
| 11 | 4602437134 | PLATE, RIGHT SIDE | |
| 12 | 4602426740 | METAL PLATE | |
| 13 | 9508257991 | SCREW | |
| 14 | 4602428220 | PLATE, LEFT SIDE | |
| 15 | 4602428221 | PLATE, RIGHT SIDE | |
| 16 | 9510257991 | SCREW | |
| 17 | 2037932 | PLATE, LEFT SIDE | |
| 18 | 2037933 | PLATE, RIGHT SIDE | |
| 19 | 9512250933 | SCREW | |
| 20 | 9501139021 | WASHER | |
| 21 | 2057668 | PLATE, LEFT SIDE | |
| 22 | 2057673 | PLATE, RIGHT SIDE | |
| 23 | 9512200933 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
