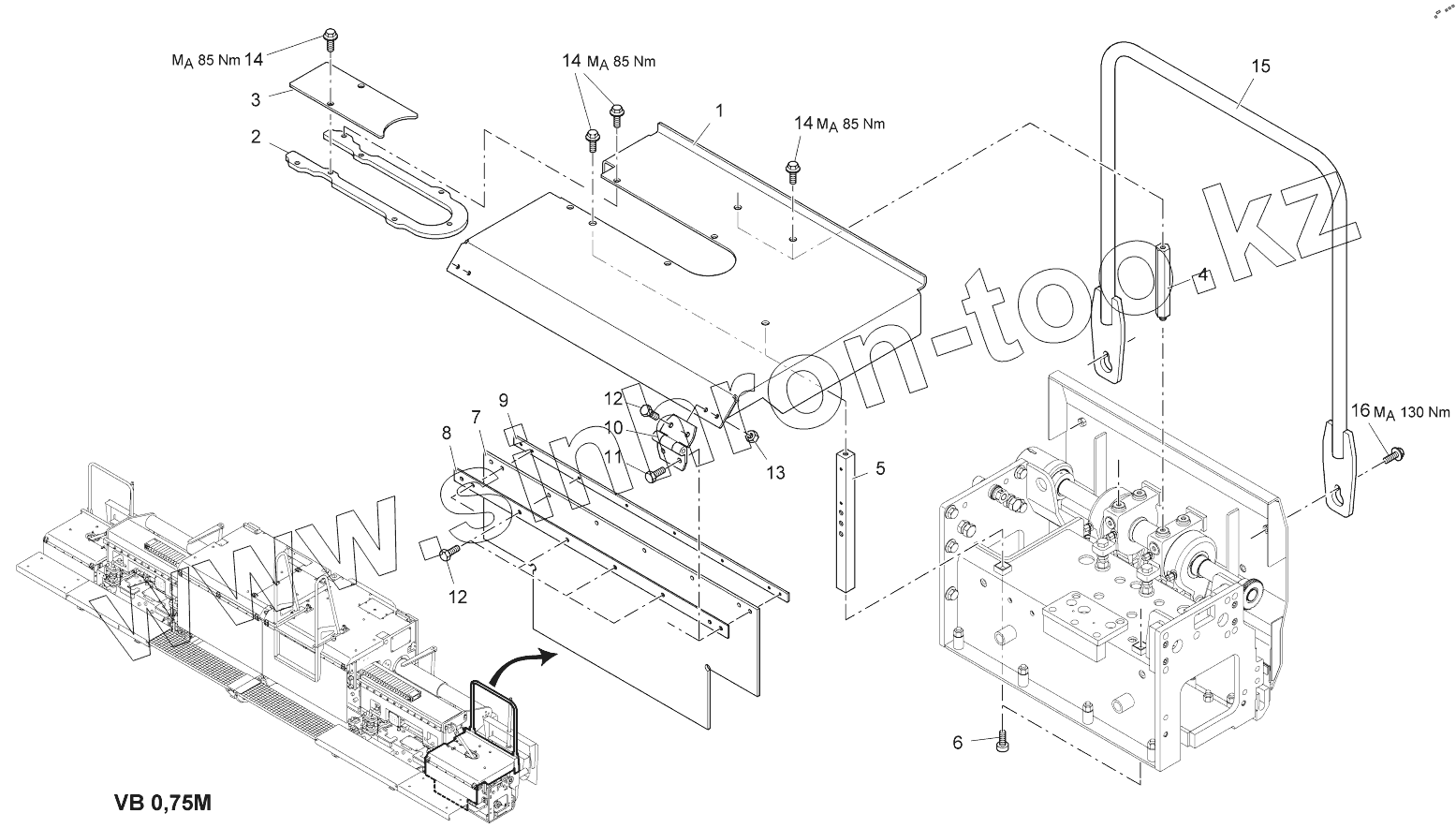

Каталог запасных частей к технике: VOGELE AB500-2 TV. COVER, RIGHT SIDE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 2039502 CHECKERED PLATE
2 2039505 METAL PLATE
3 2039504 COVER
4 2039536 INTERMEDIATE PIECE
5 2039506 SQUARE STEEL
6 9512200912 SCREW
7 4624032181 COVER
8 4602427937 METAL PLATE
9 4602427938 METAL PLATE
10 4618562160 HINGE
11 9506200933 SCREW
12 9506160933 SCREW
13 9500060934 NUT
14 2000310 SCREW
15 2039532 GUARD RAIL
16 2012088 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
