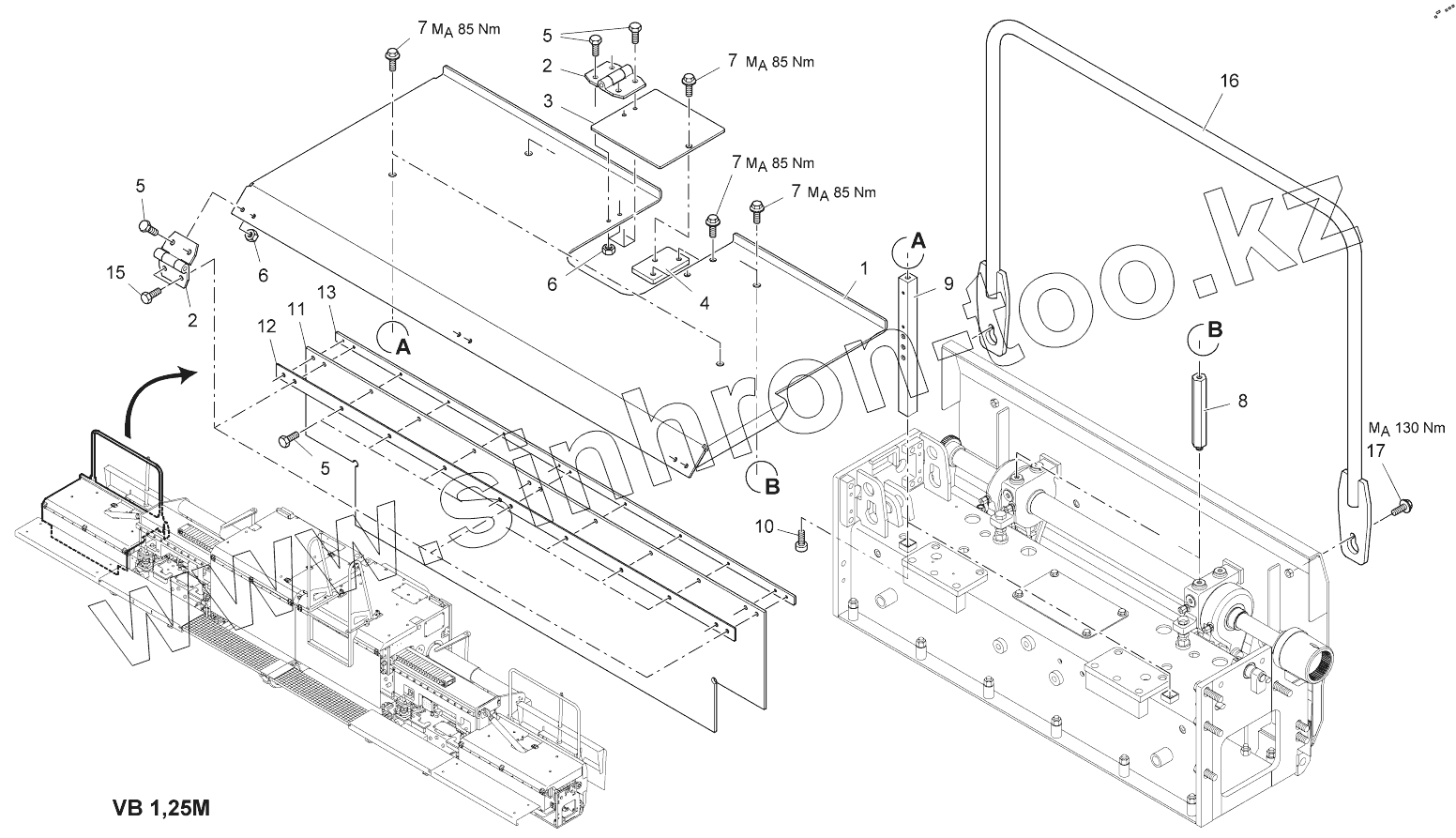

Каталог запасных частей к технике: VOGELE AB500-2 TV. COVER, LEFT SIDE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
5
6
6
7
7
7
7
8
9
10
11
12
13
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 2039564 BULB PLATE
2 4618562160 HINGE
3 2039571 BULB PLATE
4 2039568 METAL PLATE
5 9506160933 SCREW
6 9500060934 NUT
7 2000310 SCREW
8 2039536 INTERMEDIATE PIECE
9 2039506 SQUARE STEEL
10 9512200912 SCREW
11 4624032188 COVER
12 4602428293 METAL PLATE
13 4602428294 METAL PLATE
15 9506200933 SCREW
16 2039565 GUARD RAIL
17 2012088 SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
