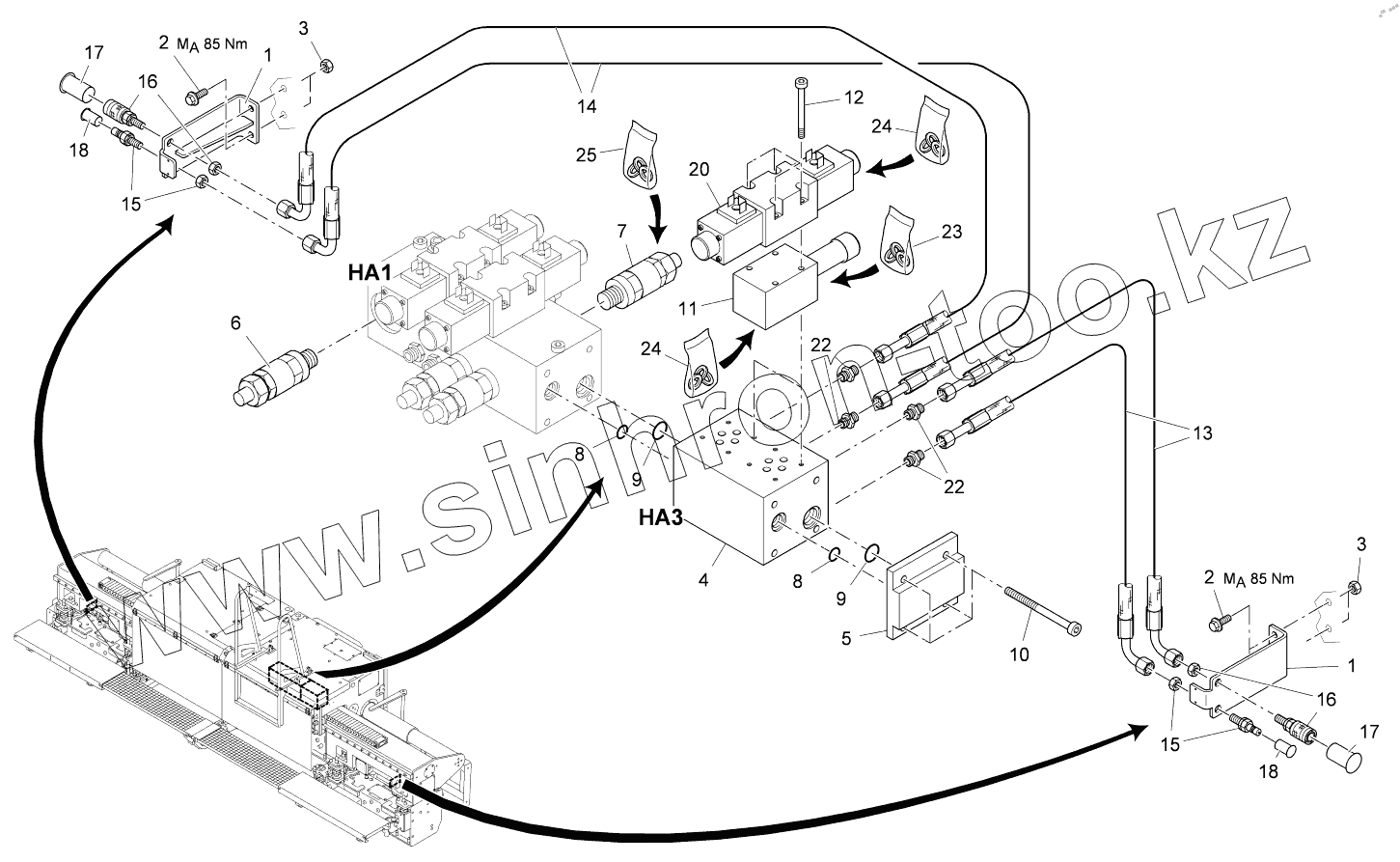

Каталог запасных частей к технике: VOGELE AB500-2 TV. BASIC SCREED, HYD.
1
1
2
2
3
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
18
20
22
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2047105 | SUPPORT | |
| 2 | 2000317 | SCREW | |
| 3 | 9500100934 | NUT | |
| 4 | 9653911000 | CONTROL BLOCK | |
| 5 | 9653931000 | COVER | |
| 6 | 2070378 | FLOW REGULATOR VALVE | |
| 7 | 9653901003 | PRESSURE-RELIEF VALVE | |
| 8 | 9650600062 | O-RING SEAL | |
| 9 | 9650610062 | O-RING SEAL | |
| 10 | 9508500912 | SCREW | |
| 11 | 9653971004 | PRESSURE RELIEF VALVE | |
| 12 | 9505380912 | SCREW | |
| 13 | 3411967365 | FLEXIBLE TUBING | |
| 14 | 3411967510 | FLEXIBLE TUBING | |
| 15 | 2045862 | COUPLING PLUG | |
| 16 | 2045863 | COUPLING SLEEVE | |
| 17 | 2047505 | PROTECTING CAP | |
| 18 | 2047506 | DUST CAP | |
| 20 | 2043875 | VALVE | |
| 22 | 9602080057 | SCREW CONNECTION | |
| 23 | 9653971011 | SET OF SEALS | |
| 24 | 9653971012 | SET OF SEALS | |
| 25 | 9653901005 | SET OF SEALS |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
