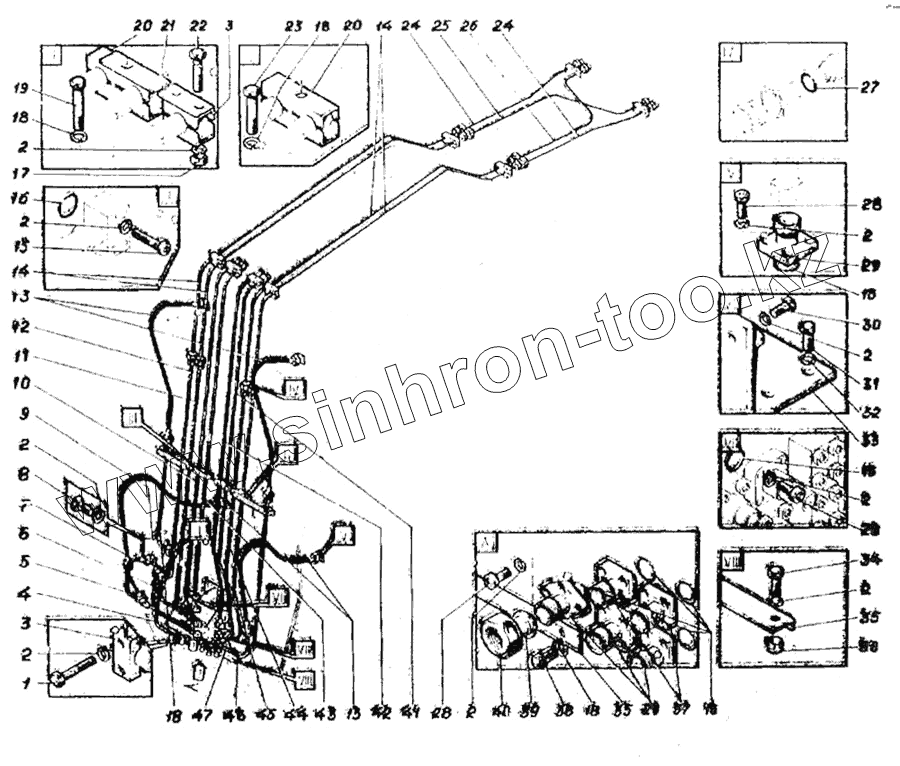

Каталог запасных частей к технике: ВЭКС ЭО-6123. ЭО-6123.28.05.000 Трубопроводы моноблочной стрелы
1
2
2
2
2
2
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
16
16
17
18
18
18
18
19
20
20
21
22
23
24
24
25
26
27
28
28
28
29
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798.12.80 | Болт | |
| 2 | 6402.12 | Шайба | |
| 3 | ЭО-5122.13.15.007-2 | Колодка | |
| 4 | ЭО-6123.06.07.040 | Труба | |
| 5 | ЭО-6123.06.07.020 | Труба | |
| 6 | ЭО-6123.06.07.010 | Труба | |
| 7 | 25.26.630 | Рукав высокого давления | |
| 8 | 7798.12.25 | Болт | |
| 9 | ЭО-5124.09.52.000 | Гидроапларат гидроаккумуляторов | |
| 10 | ЭО-6123.28.05.020 | Труба | |
| 11 | ЭО-6122А.06.02.050 | Труба | |
| 12 | ЭО-6123.06.07.050 | Труба | |
| 13 | 25.25.1580 | Рукав высокого давления | |
| 14 | ЭО-6123.28.05.060 | Труба | |
| 15 | 11738.12.65 | Винт | |
| 16 | 9833.032.040.46 | Кольцо | |
| 17 | 5915.12 | Гайка | |
| 18 | 6402.16 | Шайба | |
| 19 | 7798.16.90 | Болт | |
| 20 | ЭО-5122.06.07.005-2 | Колодка | |
| 21 | ЭО-6123.06.07.001 | Планка | |
| 22 | 7798.12.90 | Болт | |
| 23 | 7798.16.80 | Болт | |
| 24 | ЭО-6123.28.06.060 | Труба | |
| 25 | ЭО-6123.28.06.070 | Труба | |
| 26 | ЭО-6123.28.06.080 | Труба | |
| 27 | 9833.024.030.36 | Кольцо | |
| 28 | 11738.12.35 | Винт | |
| 29 | ЭО-5122.06.07.014-1 | Фланец | |
| 30 | 7798.12.30 | Болт | |
| 31 | 7798.20.40 | Болт | |
| 32 | 6402.20 | Шайба | |
| 33 | ЭО-5122.06.07.360-1 | Кронштейн | |
| 34 | 7798.12.40 | Болт | |
| 35 | ЭО-6122А.06.02.001 | Балка | |
| 36 | ЭО-5122.06.07.018 | Втулка | |
| 37 | ЭО-6122А.06.02.003 | Фланец | |
| 38 | 7798.16.30 | Болт | |
| 39 | ЭО-5122.70.07.016 | Заглушка | |
| 40 | ЭO-5122.70.07.017 | Гайка | |
| 41 | ЭО-6123.28.06.040 | Труба | |
| 42 | ЭО-6123.28.06.080 | Труба | |
| 43 | ЭО-6123.28.06.010 | Tруба | |
| 44 | ЭО-6122А.06.02.070 | Труба | |
| 45 | ЭО-6122А.06.02.060 | Труба | |
| 46 | ЭО-6123.06.07.070 | Труба | |
| 47 | ЭО-6123.06.07.060 | Труба | |
| 48 | ЭО-6123.06.07.030 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
