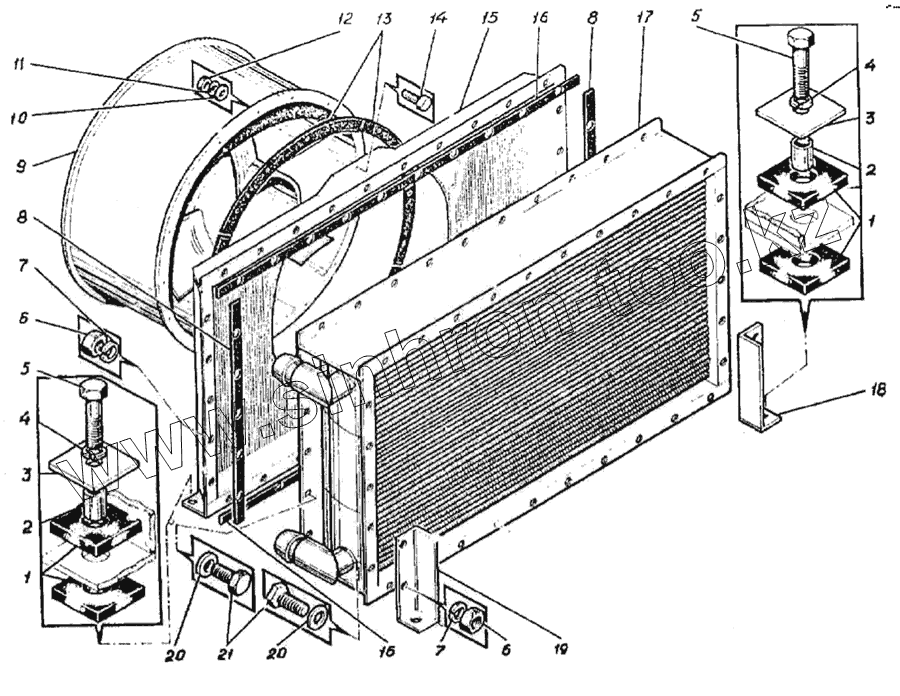

Каталог запасных частей к технике: ВЭКС ЭО-6123. ЭО-6122А.31.02.000 Установка маслоохладителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-6122А.31.02.002 Прокладка
2 ЭO-6122A.31.02.004 Трубка
3 ЭО-6122А.31.02.003 Прокладка
4 6402.12 Шайба
5 7798.12.60 Болт
6 5915.10 Гайка
7 6402.10 Шайба
8 ЭО-5122.11.25.007 Прокладка
9 10316.13-0.6-300-6.3 Вентилятор осевой
10 11371.6 Шайба
11 6402.6 Шайба
12 5915.6 Гайка
13 ЭО-6122А.31.02.001 Прокладка
14 7798.6.20 Болт
15 ЭО-6122А.31.02.200 Переходник
16 ЭО-5122.11.25.009 Прокладка
17 ЭО-6122А.31.02.100 Маслоохладитель
18 ЭО-6122А.31.02.400 Кронштейн правый
19 ЭО-6122А.31.02.300 Кронштейн левый
20 11371.10 Шайба
21 7798.10.25 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
