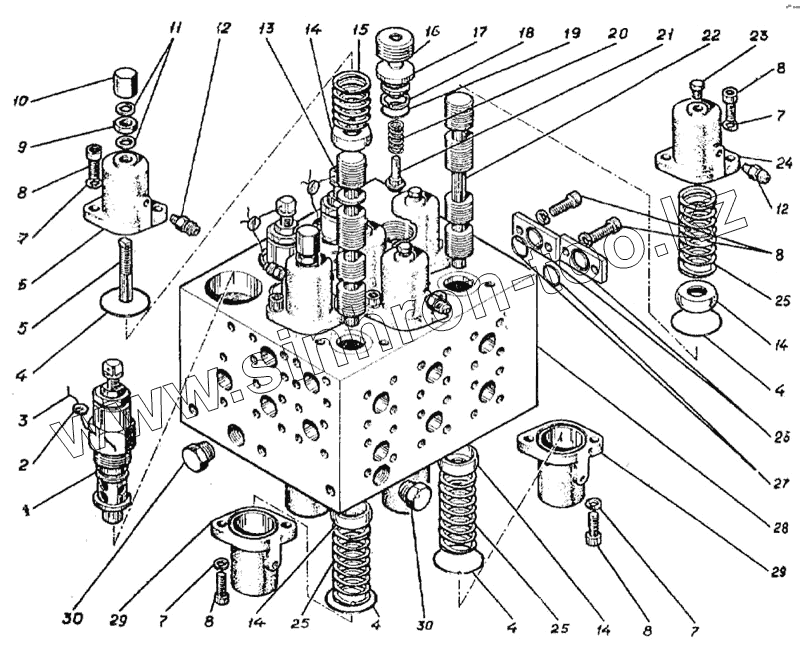

Каталог запасных частей к технике: ВЭКС ЭО-6123. ЭО-5122.06.09.000-2 Гидроаппарат гидроцилиндров
1
2
3
4
4
4
4
5
6
7
7
7
7
8
8
8
8
8
9
10
11
12
12
13
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.20.10Б | Клапан предохранительный | |
| 2 | 18677.4.12 | Пломба | |
| 3 | 3282.1.0.4 | Проволока L=1,6 м | |
| 4 | 9833.065.070.30 | Кольцо | |
| 5 | ЭО-5122.06.09.008 | Винт | |
| 6 | ЭО-6122.06.09.003-2 | Крышка | |
| 7 | 6402.12 | Шайба | |
| 8 | 11738.12.35 | Винт | |
| 9 | ЭО-5122.06.09.009 | Гайка | |
| 10 | ЭО-5122.03.08.011 | Колпачок | |
| 11 | 088.18 | Прокладка | |
| 12 | ЭО-6122.06.25.013 | Штуцер К1/4" | |
| 13 | ЭО-5122.06.09.002-1 | Золотник | |
| 14 | ЭО-5122.06.09.015 | Пробка | |
| 15 | ЭО-5122.06.09.006-1 | Пружина | |
| 16 | ЭО-5122.06.09.013 | Гайка | |
| 17 | ЭO-5122.06.09.007 | Втулка | |
| 18 | ЭО-5122.06.09.022 | Кольцо защитное | |
| 19 | 9833.032.040.46 | Кольцо | |
| 20 | ЭО-5122.06.09.016 | Пружина | |
| 21 | ЭО-5122.06.09.012 | Клапан | |
| 22 | ЭО-5122.06.09.001-1 | Золотник | |
| 23 | 12720КГ1/4 | Пробка | |
| 24 | ЭО-5122.06.09.006-2 | Крышка | |
| 25 | ЭО-5122.09.11.001 | Пружина | |
| 26 | ЭО-5122.06.09.014 | Планка | |
| 27 | 9833.024.030.36 | Кольцо | |
| 28 | ЭО-5122.06.09.100-2 | Корпус | |
| 29 | ЭО-5122.06.09.018-1 | Крышка | |
| 30 | ЭО-5122.06.09.104 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
