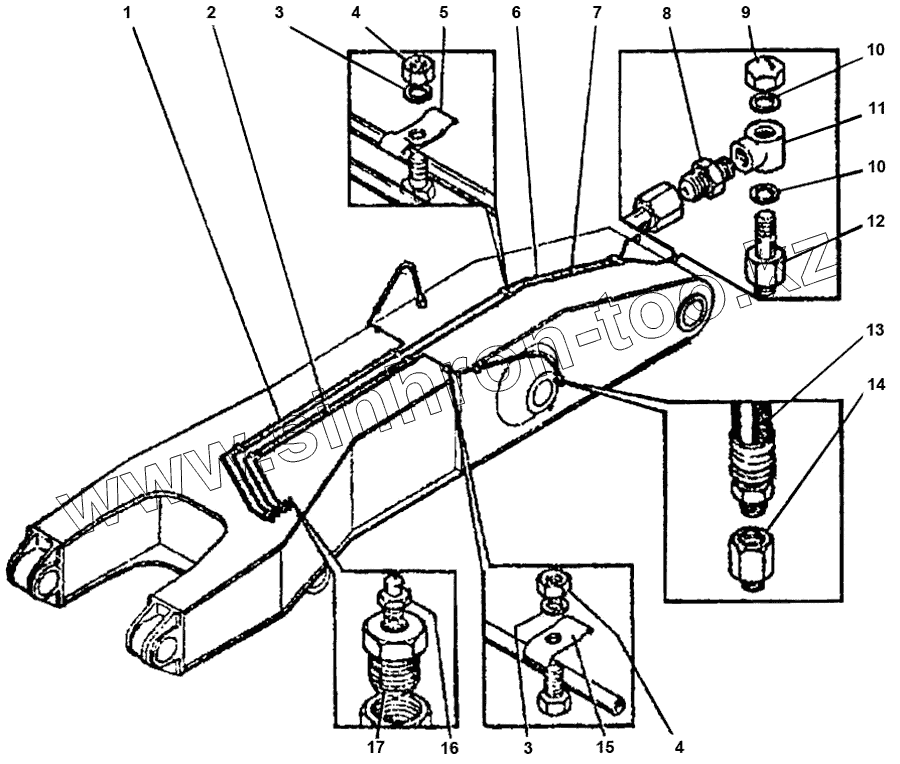

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.56.33.000 Трубопроводы смазки стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5225.56.33.001 Трубопровод
2 ЭО-5225.56.33.002 Трубопровод
3 6402.10 Шайба
4 5915.10 Гайка
5 ЭО-5124.56.03.001 Скоба
6 ЭО-5225.56.33.003 Трубопровод
7 ЭО-5225.56.33.004 Трубопровод
8 ЭО-5122.05.25.013 Штуцер К1/4
9 093.12 Гайка
10 088.12 Прокладка
11 ЭО-5126.29.07.003 Наконечник
12 ЭО-5126.29.07.002 Штуцер
13 ЭО-6124.05.16.020 Рукав
14 ЭО-5126.28.02.002 Коллектор
15 ЭО-5126.28.02.001 Скоба
16 19853.1,3 Масленка
17 ЭО-5126.28.02.003 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
